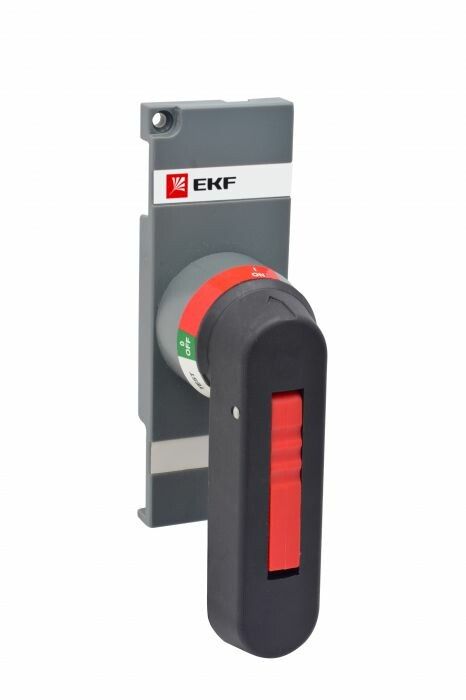

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 630-800А PROxima EKF tb-630-800-dh-rev

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 630-800А от EKF позволяет управлять силовым разъединителем из безопасной зоны, не открывая щит. Артикул TB-630-800-DH-REV совместим с рубильниками серии TwinBlock и оснащена механическим замком для фиксации положений.

Назначение и область применения

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 630-800А используется для удалённого переключения между положениями «Вкл.», «Выкл.» и «Оба выключены» у рубильников серии TwinBlock. Применяется в распределительных щитах, где требуется доступ к управлению без вскрытия корпуса - например, на производствах, в ТП, на конвейерах и в системах автоматизации.

Технические характеристики

• Тип: рукоятка для управления через дверь
• Совместима с рубильниками TwinBlock 630–800 А
• Функциональные положения: I – включено, 0 – выключено, II – реверс
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Цвет: черный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Наличие замка: да - фиксирует рукоятку в любом положении
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Рукоятка для управления через дверь рубильниками реверсивными (I-0-II) TwinBlock 630-800А устанавливается исключительно на рубильники серии TwinBlock с номинальным током 630–800 А. Монтаж выполняется непосредственно на корпус аппарата - не требует сверления или доработки. Подключение осуществляется через шток механизма, который уже предусмотрен в совместимых моделях. Не подходит для других серий или производителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует надёжную коммутацию и предотвращение случайного включения. Наличие механического замка обеспечивает блокировку в выбранном положении - важный элемент безопасности при обслуживании оборудования. IP20 не обеспечивает защиту от брызг и пыли - применение допускается только внутри закрытых щитов.

Преимущества

• Замок фиксирует рукоятку в трёх положениях - предотвращает неквалифицированное вмешательство
• Чёрный цвет повышает контрастность и удобство определения положения
• Совместимость с широким спектром моделей TwinBlock 630–800 А снижает необходимость запаса разных типов рукояток
• Долгий срок гарантии - 84 месяца - указывает на высокую надёжность компонентов

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий
• Подходит только для реверсивных рубильников TwinBlock 630–800 А; несовместима с однополярными или другими сериями
• Не предназначена для частого переключения - не является устройством нагрузочного включения/отключения, только для разъединения
• Требует наличия специального прохода в двери щита для вывода рукоятки - не все шкафы имеют такую возможность

Примеры использования

• Промышленные станки с реверсивным двигателем - управление включением/выключением через дверцу щита
• Щитовые помещения на заводах - операторы переключают режимы без открытия корпуса
• Системы конвейеров с двумя направлениями движения - рукоятка позволяет выбрать направление без доступа к контактам
• Распределительные пункты (РП) с высокими требованиями к безопасности - замок предотвращает случайное включение при ремонте

Практические советы

• Перед установкой проверьте, чтобы на вашем рубильнике TwinBlock был установлен подходящий механизм для выносной рукоятки - некоторые модели поставляются без него
• При монтаже в металлический шкаф убедитесь, что отверстие под рукоятку имеет правильный диаметр - не используйте насадки большего размера, чем указано в руководстве
• Замок рукоятки можно использовать для блокировки по методу LOTO (Lock Out Tag Out) - рекомендовано при плановых работах
• Не применяйте рукоятку в условиях постоянной вибрации без дополнительной фиксации - возможен люфт в соединении
• При замене старой рукоятки сохраните оригинальный шток - он не совместим с аналогами других брендов
