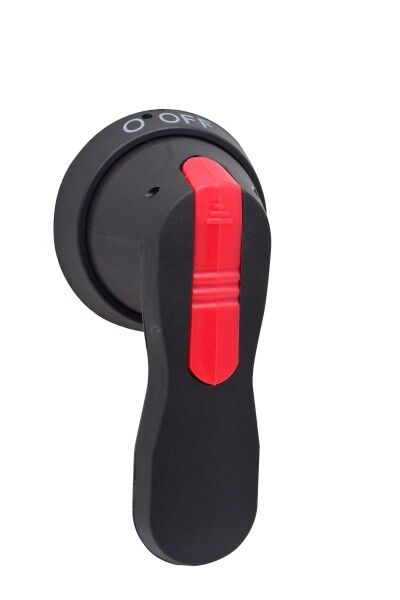

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А PROxima EKF tb-630-800-dh

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А от EKF позволяет управлять рубильниками из-за закрытой двери щита, обеспечивая безопасную и удобную операцию без необходимости открывать корпус. Артикул tb-630-800-dh совместим с рубильниками серии TwinBlock номиналом 630–800 А.

Назначение и область применения

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А используется для дистанционного включения и отключения рубильника, когда он установлен внутри электрошкафа или распределительной камеры. Это особенно важно в местах с ограниченным доступом или где требуется соблюдение правил безопасности — например, на производствах, в промышленных щитовых, на насосных станциях или в системах автоматизации.

Технические характеристики

• Тип изделия: рукоятка для управления
• Совместимость: с рубильниками TwinBlock 630–800 А
• Наличие замка: да — позволяет заблокировать положение «выкл» для предотвращения случайного включения
• Степень защиты: IP20 — защищает от контакта с пальцами и предметами более 12 мм, но не от пыли и воды
• Цвет: черный
• Климатическое исполнение: УХЛ3 — рассчитана на работу при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запыленности
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А устанавливается непосредственно на аппарат. Монтаж выполняется на рубильники серии TwinBlock мощностью 630–800 А. Она **не** подходит для моделей 80 А и 100 А — эти модели уже поставляются с рукояткой в комплекте. Для работы требуются только шток и фиксирующие элементы, которые есть в конструкции рубильника. Подключение кабелей к самому рубильнику осуществляется отдельно — рукоятка не влияет на электрическую часть.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует надежность коммутационных функций и соответствие международным нормам. Наличие механического замка позволяет применять её в режимах LOTO (Lock Out Tag Out) — для безопасного обслуживания оборудования. IP20 указывает, что рукоятка не предназначена для открытых или влажных сред — она должна использоваться исключительно внутри закрытых щитов.

Преимущества

• Замок обеспечивает физическую блокировку положения «выключено» — снижает риск аварийного включения
• Чёрный цвет и эргономичная форма обеспечивают хорошую видимость и комфорт при управлении
• Высокая долговечность — гарантированный срок службы 7 лет
• Поддерживает стандартизированную сборку — легко интегрируется в существующие системы на базе TwinBlock

Ограничения применения

• Не применяется с рубильниками TwinBlock 80 А и 100 А — они уже оснащены встроенной рукояткой
• IP20 не допускает использование вне закрытых щитов — нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Не предназначен для частого переключения — рукоятка служит для редкого ручного управления, а не для частой коммутации нагрузки

Примеры использования

• Промышленные распределительные щиты на заводах — управление питанием станков через дверцу
• Щитовые комнаты в жилых комплексах — отключение питания этажа без вскрытия щита
• Обслуживание HVAC-систем — безопасное отключение нагревательных контуров
• Автоматизированные объекты с удалённым контролем — рукоятка позволяет выполнять ручное вмешательство при сбоях

Практические советы

• Перед установкой проверьте, что ваш рубильник имеет подходящий механизм для крепления внешней рукоятки — модель должна быть именно 630–800 А
• При монтаже убедитесь, что длина штока достаточна для выхода за пределы двери щита — иначе рукоятка не будет доходить до нужного положения
• Используйте замок даже при редком использовании — это обязательное условие для выполнения требований по охране труда
• Не используйте рукоятку как рычаг для силового воздействия — прикладывайте усилие равномерно, чтобы не повредить внутренние механизмы
• При замене старой рукоятки сохраните оригинальный фиксатор — новые версии могут отличаться по форме крепления
