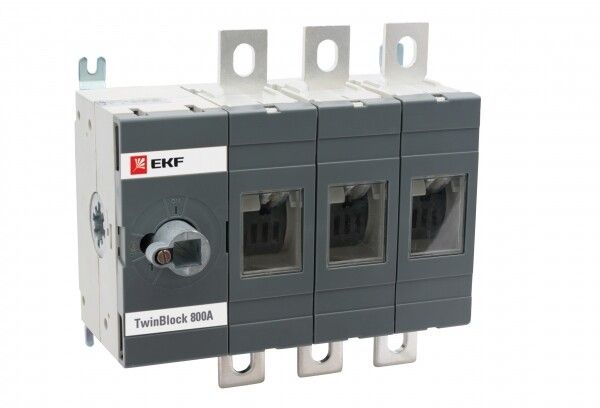

Рубильник 3п 800А без рукоятки управления TwinBlock PROxima EKF tb-s-800-3p

Рубильник 3-полюсный 800А без рукоятки управления TwinBlock - это выключатель-разъединитель для безопасной коммутации силовых цепей в системах распределения электроэнергии. Устройство серии TwinBlock от EKF рассчитано на работу в условиях промышленного оборудования, где требуется надежное механическое отключение нагрузки без автоматического отключения.

Назначение и область применения

Рубильник 3-полюсный 800А без рукоятки управления TwinBlock предназначен исключительно для ручного отключения и включения электрической цепи под нагрузкой или без неё. Он используется как главный выключатель в щитах распределения, обеспечивает видимый разрыв цепи для проведения работ по обслуживанию и ремонту. Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в системах освещения крупных помещений и других местах, где нужна физическая изоляция участка сети.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 800 А - способен длительно проводить ток такой величины без перегрева;
• Номинальное напряжение: 400 В - оптимально для сетей 380/220 В трёхфазного переменного тока;
• Условный ток короткого замыкания: 20 кА - гарантирует сохранение целостности при аварийном токе до этого значения;
• Номинальная мощность AC-23: 398 кВт - максимальная активная мощность, которую можно безопасно отключать под нагрузкой;
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не предохраняет от попадания воды или пыли - требует установки внутри закрытых шкафов;
• Тип подключения: винтовые зажимы - обеспечивают прочную фиксацию медных жил сечением до 185 мм2;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основание в сборке;
• Климатическое исполнение UХL3: работает при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C - подходит для неотапливаемых помещений в средней полосе России;
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник TwinBlock совместим со всеми комплектными шкафами, имеющими стандартную DIN-рейку или площадку для установки модульных аппаратов. Поскольку он имеет встроенный тип конструкции и не содержит собственной рукоятки, управление осуществляется через внешний механизм - например, рычаг, передаточную систему или привод, установленный сверху или сбоку. Для правильной установки важно проверить соответствие габаритов места монтажа - корпус устройства занимает место одного модуля шириной около 54 мм. Подключение выполняется только после полного отключения питания; рекомендуется использовать термоусадочные трубки или изолирующие колпачки на входящих жилах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует наличие необходимых показателей безопасности: гарантированный разрыв контактной группы, устойчивость к тепловому воздействию и механическая долговечность. Отсутствие рукоятки является дизайнерским решением - так снижаются риски случайного включения, однако требуются дополнительные средства контроля (например, запираемые крышки или сигнализация состояния). Нельзя применять этот рубильник как самостоятельное средство защиты от КЗ - всегда необходимо сочетать его с автоматическими выключателями или предохранителями.

Преимущества

• Высокая коммутационная способность - 20 кА позволяют использовать устройство даже в мощных распределительных точках;
• Простая и надежная конструкция - минимум движущихся деталей повышает срок службы;
• Совместимость с другими элементами серии TwinBlock - легко формируется единая система управления;
• Чёрный цвет корпуса - маскирует следы окисления и пыли, удобен для индустриального оформления шкафов;
• Отсутствие рукоятки - снижает риск неквалифицированного вмешательства, особенно в опасных зонах.

Ограничения применения

• Не допускается использование вне закрытых электрощитов - степень защиты IP20 не защищает от влаги и пыли;
• Не предназначен для частого включения/выключения под нагрузкой - применяется как глобальный отключающий элемент, а не оперативный выключатель;
• Требуется внешнее управление - нельзя вручную перевести положение без дополнительного механизма;
• Не поддерживает автоматические функции - не имеет расцепителей, дугогашения или удалённого управления;
• Не следует использовать в помещениях с высокой химической агрессивностью - материал корпуса не адаптирован для таких условий.

Примеры использования

• Главная секция распределительного щита на заводе, где требуется физический разрыв всех трех фаз перед плановым техобслуживанием;
• Щитовая на насосной станции - служит для быстрого отключения питания насосов при аварии;
• Общий рубильник в цеховой линии с несколькими потребителями - обеспечивает видимую изоляцию всей системы;
• Шкаф управления конвейерной лентой - используется как последняя точка отключения перед ремонтными работами.

Практические советы

• Перед установкой обязательно проверьте посадочный размер и свободное пространство вокруг аппарата - для теплоотвода требуется минимум 5 см с каждой стороны;
• Жилы подключаются плотно, но без перетяжки - используйте момент затяжки, указанный в руководстве производителя (обычно 1–1,5 Нм);
• Добавьте этикетку рядом с устройством: “Отключен - работа запрещена” - чтобы исключить случайное включение;
• Если вам нужна рукоятка - выбирайте другую модель серии TwinBlock с обозначением “с рукояткой”; данный вариант TB-S-800-3P специально создан для систем с централизованной блокировкой;
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии нагара или потемнения очищайте мягкой металлической щёткой.
