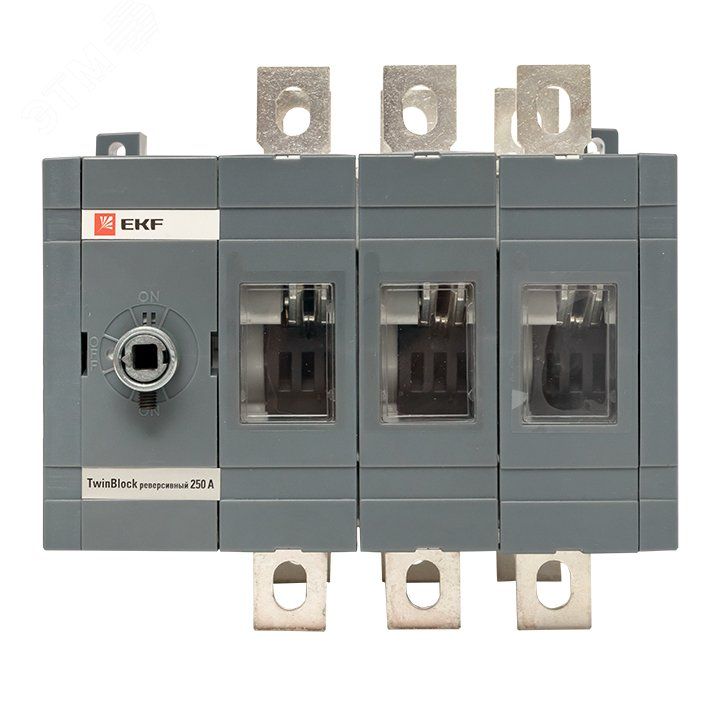

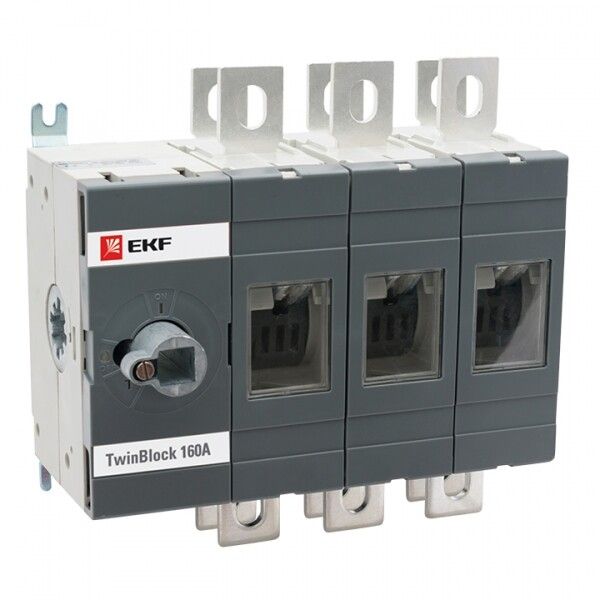

Рубильник 250A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-250-3p-rev

Рубильник 250 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock - это коммутирующее устройство для безопасного переключения нагрузки между двумя источниками питания в системах распределения электроэнергии. Модель из серии TwinBlock от EKF рассчитана на работу в промышленных распределительных щитах и обеспечивает надёжное отключение и включение цепей при токах до 250 А.

Назначение и область применения

Рубильник 250 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock предназначен для реверсивного переключения электрических цепей между основным и резервным источником питания с полным размыканием цепи. Устройство позволяет выполнить переключение под нагрузкой - даже при больших пусковых токах двигателей или высокой индуктивной составляющей. Применяется в системах бесперебойного , на производствах с автономными генераторами, в насосных станциях, на конвейерах и других объектах, где требуется гарантированное питание.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В переменного тока (50/60 Гц)
• Номинальная мощность при 400 В (AC-23): 124 кВт
• Условный ток короткого замыкания: 40,5 кА
• Номинальный кратковременно выдерживаемый ток: 750 кА
• Максимальное сечение кабеля: 120 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат с возможностью работы при температуре от −40 C до +40 C
• Способ монтажа: на монтажную плату (фиксированная установка)
• Тип присоединения: болтовое соединение
• Имеет блокировку - предотвращает одновременное включение обоих источников
• Соответствие стандарту: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рубильник 250 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock устанавливается на DIN-рейку или жесткую монтажную плиту внутри распределительного шита. Для подключения используются болты - максимальное сечение провода 120 мм2. Обратите внимание: устройство не имеет собственной рукоятки управления; управление осуществляется через внешний механизм (например, поворотный рычаг, установленный на лицевой стороне щита). Это требует продуманной компоновки корпуса щита. Подходит для установки в любые типовые распределительные щиты с достаточным свободным местом.

Безопасность и стандарты

Рубильник соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие европейским нормам безопасности для аппаратов низкого напряжения. Блокировка исключает параллельное включение двух источников питания, снижая риск короткого замыкания. Индикация положений (I-0-II) позволяет визуально определить текущий режим: активный источник, отключенное состояние или резервный источник. Напряжение до 690 В допускает применение в трёхфазных сетях промышленного типа, включая системы с глухозаземлённой нейтралью.

Преимущества

• Возможность переключения под нагрузкой - экономит время и исключает простои при переходе на резерв
• Высокая коммутационная способность (до 40,5 кА КЗ) - надёжна даже при аварийных ситуациях
• Фиксированная конструкция - минимизация механических отказов
• Совместимость с другими изделиями серии TwinBlock - легко масштабируется в крупных проектах
• Блокировка исключает человеческий фактор - автоматически запирает одно положение при включении другого

Ограничения применения

• Не предназначен для частого включения/выключения - не является автоматическим выключателем, служит для редких операций переключения
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Отсутствие встроенной рукоятки - требует проектирования внешнего органа управления, увеличивает сложность сборки щита
• Нет вспомогательных контактов - невозможно подключить сигнализацию состояния без внешних модулей
• Не рекомендован для бытовых или маломощных систем - избыточен по характеристикам и дороже аналогичных решений ниже 100 А

Примеры использования

• Переключение питания на технологической линии: основной источник - городская сеть, резервный - дизель-генератор
• Обеспечение бесперебойной работы насосной станции в условиях нестабильного электроснабжения
• Работа с двумя входами в промышленном здании: один от трансформаторной подстанции, второй - от резервного щита
• Автомобильные сервисы с постоянным потреблением: сварочные аппараты, компрессоры, освещение

Практические советы

• При монтаже проверьте совпадение посадочных отверстий на монтажной плате - серия TwinBlock использует стандартизированные крепления
• Выбирайте кабели с сечением ≤120 мм2 - более толстые не войдут в контактные зажимы
• Для удобства обслуживания предусмотрите место перед рубильником 250 ампер 3 полюсный реверсивный без рукоятки управления TwinBlock - необходим минимальный зазор 30 см для доступа к механизму
• Установите внешнюю рукоятку с яркой меткой “Основной” / “Резерв”, чтобы избежать ошибок при переключении
• Проверяйте затяжку болтов после первых нескольких включений - тепловое расширение может ослабить контакт
• Не применяйте в средах с химическими выбросами - материал корпуса не устойчив к агрессивным веществам
