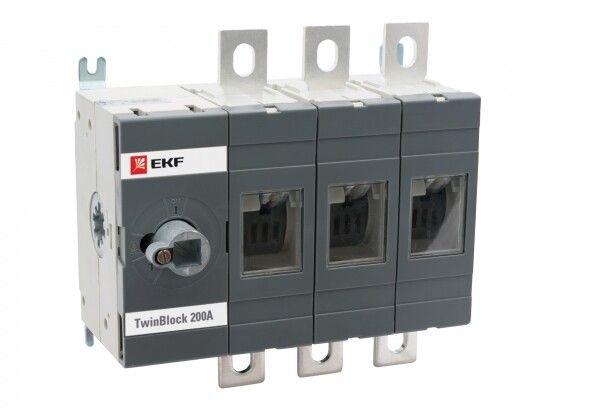

Рубильник 3п 200А без рукоятки управления TwinBlock PROxima EKF tb-s-200-3p

Рубильник 3-полюсный 200 А без рукоятки управления TwinBlock от EKF предназначен для безопасного отключения электрических цепей в системах распределения энергии. Модель TB-S-200-3P рассчитана на работу с током до 200 А и напряжением до 690 В, но требует отдельной установки рукоятки управления.

Назначение и область применения

Рубильник 3-полюсный 200 А без рукоятки управления TwinBlock используется для механического отключения нагрузки в распределительных щитах. Он не выполняет функцию автоматического защиты - только изоляцию цепи при обслуживании или аварийном отключении. Подходит для промышленных объектов: станков, конвейеров, насосных групп, систем освещения с высокой мощностью. Применяется там, где требуется физическое отключение питания для безопасности персонала.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 200 А
• Максимальное рабочее напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Тип контактов: для меди и алюминия
• Отсутствие встроенной рукоятки управления - требуется внешняя комплектация

Совместимость и монтаж

Рубильник TwinBlock TB-S-200-3P не имеет рукоятки - её нужно устанавливать отдельно. Совместим с двумя типами рукояток: выносной (для управления через дверцу шкафа) и прямой (для монтажа непосредственно на корпус). Клеммы рассчитаны на зажим проводов сечением до 95 мм2 (медные) и до 120 мм2 (алюминиевые). Установка осуществляется на DIN-рейку или жесткий монтаж с помощью крепёжных отверстий на корпусе. Обязательно проверьте совпадение посадочных габаритов перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на выключатели-разъединители. Отличается повышенной надёжностью контактов и устойчивостью к тепловому воздействию при длительной работе на номинальном токе. Наличие видимого разрыва обеспечивает подтверждённую изоляцию цепи - важное условие для работы по правилам техники безопасности.

Преимущества

• Поддержка двух типов проводов - медь и алюминий - снижает затраты на замену кабеля при реконструкции
• Гибкая система управления: можно выбрать рукоятку под конкретные условия доступа
• Увеличенная прочность конструкции за счёт технологии TwinBlock - уменьшена вероятность деформации контактов
• Возможность расширения до 4 полюсов - позволяет использовать одинаковые модели в различных схемах

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Запрещено оперировать под нагрузкой выше 200 А - возможен выход из строя контактов
• Не допускается использование в условиях постоянной вибрации без дополнительной фиксации
• Требуется обязательная установка рукоятки; без неё устройство невозможно включить/выключить

Примеры использования

• Отключение питания крупногабаритного станка перед техобслуживанием
• Разрыв цепи на главном входе в производственный участок
• Физическое отключение группы светильников в цеху для проведения работ
• Коммутирование силовой линии с алюминиевой проводкой в старых зданиях

Практические советы

• Перед заказом определитесь с типом рукоятки: выносная - для закрытых шкафов, прямая - для открытых панелей
• Проверьте посадочные размеры: модель TB-S-200-3P совместима с другими изделиями серии TwinBlock, но не со всеми аналогами
• При использовании алюминиевых проводов применяйте переходные контактные площадки - предотвращает окисление
• Обязательно отключите питание перед установкой рукоятки - даже при отключенном рубильнике есть риск попадания напряжения на клеммы
• Не используйте этот рубильник в качестве основного автомата - он не имеет расцепителей. Комбинируйте его с автоматическими выключателями для полноценной защиты
