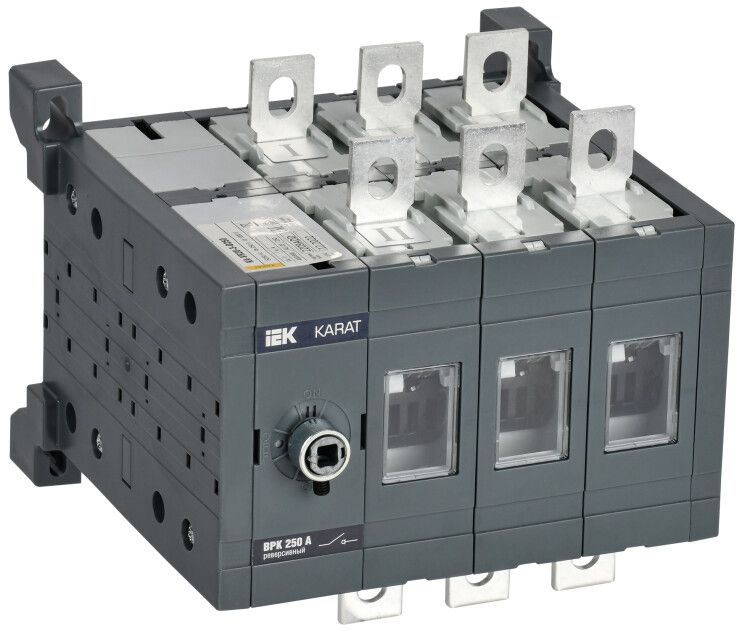

Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 250А KARAT - KA-VR20-3-0250 IEK

Выключатель-разъединитель реверсивный без рукоятки управления 3P 250А от IEK (ИЭК), артикул ka-vr20-3-0250, предназначен для безопасного отключения и переключения трёхфазных цепей в промышленных распределительных щитах. Отличается реверсивной конструкцией и фронтальным монтажом, что позволяет управлять направлением питания без внешней рукоятки.

Назначение и область применения

Выключатель-разъединитель реверсивный без рукоятки управления 3P 250А используется для ручного отключения и переключения трёхфазных электрических цепей. Применяется там, где требуется изменить направление тока - например, в системах с двойным питанием, на насосных станциях, конвейерах или вентиляционных установках. Подходит для промышленных объектов, энергообъектов, нефтегазовой отрасли и инфраструктуры. Управление осуществляется через кнопку или поворотную ручку, установленные внутри щита.

Технические характеристики

• Количество полюсов: 3 - обеспечивает управление всеми фазами одновременно
• Номинальный ток: 250 А - способен работать длительно при токе до этого значения
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременные аварийные токи до 80 тысяч ампер
• Тип элемента управления: кнопка / поворотная ручка - управление происходит механически, без автоматики
• Конструкция: монтаж в распределительном щите - устройство устанавливается внутрь шкафа, не имеет корпуса для открытого монтажа
• Тип присоединения: болтовое - провода крепятся к клеммам с помощью гаек и шайб
• Габариты: 170×100×172 мм - компактный размер для плотной компоновки в щитах
• Тип монтажа: фронтальный - доступ к рычагу и контактам с лицевой стороны щита
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки только во внутренних закрытых щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании

Совместимость и монтаж

Выключатель-разъединитель реверсивный без рукоятки управления 3P 250А совместим с распределительными щитами серии KARAT от IEK. Монтаж выполняется на DIN-рейку или жестко к основанию щита - зависит от конструкции шкафа. Болтовые зажимы позволяют подключать медные или алюминиевые провода сечением до 95 мм2. Для работы необходимо обеспечить свободный доступ к управляющей ручке с лицевой стороны щита. Напряжение питания - до 1000 В переменного тока, частота 50–60 Гц. Контакты не имеют встроенных вспомогательных сигнализаций - для контроля состояния потребуется внешняя система.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи при отключении - важное условие безопасности при проведении ремонтных работ. Однако из-за степени защиты IP00 запрещено использовать в условиях повышенной влажности, пыли или на открытом воздухе. Все операции должны выполняться только при отключенном питании и после проверки отсутствия напряжения.

Преимущества

• Реверсивная конструкция позволяет менять направление тока без установки двух отдельных аппаратов
• Высокая коммутационная стойкость - 80 кА при КЗ снижает риск выхода из строя в аварийных ситуациях
• Долгий срок службы - 15 лет при правильной эксплуатации
• Простая и надёжная механическая конструкция - минимум движущихся деталей, мало требует обслуживания
• Фронтальный монтаж удобен для быстрого доступа в уже смонтированных щитах

Ограничения применения

• Не допускается использование вне закрытых распределительных щитов - степень защиты IP00 исключает применение в сырых, пыльных или наружных условиях
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки предохранителей или автоматических выключателей в цепи
• Нет вспомогательных контактов - нельзя подключить сигналы удалённого контроля состояния
• Номинальная мощность указана как 0 кВт - значит, мощностные параметры не определены и не гарантируются; следует выбирать по току и напряжению

Примеры использования

• Переключение между двумя источниками питания на насосной станции
• Обратное включение двигателя в системе конвейера с реверсом
• Отключение секции цепи перед техническим обслуживанием в промышленном щите
• Ручное управление питанием в системах освещения крупных складских помещений

Практические советы

• При монтаже используйте только рекомендованное сечение проводов - не более 95 мм2, чтобы избежать перегрева клемм
• Проверьте посадочные размеры щита - габариты устройства 170×100×172 мм требуют достаточного места для открывания крышки
• Подпишите положения переключателя ("Вкл." / "Выкл." / "Реверс") - так снижается вероятность ошибки при работе
• Регулярно проверяйте затяжку болтов - особенно после первых нескольких включений, когда возможна усадка контактов
• Не используйте этот выключатель как единственный защитный аппарат - всегда сочетайте его с автоматическими выключателями или предохранителями
