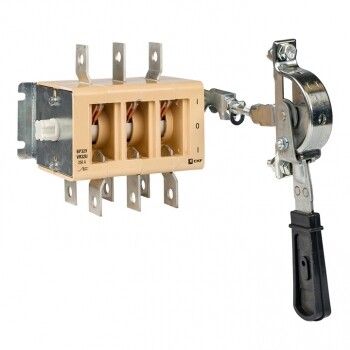

Выключатель-разъединитель ВР32У-35A71240-R 250А 2 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-35a71240-r

Выключатель-разъединитель 32У-35A71240-R 250А от EKF предназначен для безопасного ручного отключения и включения трёхфазных цепей переменного тока до 400 В. Устройство сочетает функции разъединителя и аварийного отключения, благодаря чему применяется в распределительных щитах на объектах с высокими требованиями к безопасности. Артикул UVR32-35A71240-R относится к серии PROxima и оснащён дугогасительными камерами для работы под нагрузкой.

Назначение и область применения

Выключатель-разъединитель 32У-35A71240-R 250А используется для ручного отключения электроцепей при обслуживании, ремонте или аварийной ситуации. Он выполняет три функции одновременно: аварийную остановку, сервисное отключение и главный разъединитель. Подходит для установки в силовые щиты на производствах, где есть двигатели, конвейеры, насосы и другое оборудование с токами до 250 А. Применяется в системах с частотой 50 Гц, напряжением до 400 В и активной нагрузкой до 125 кВт.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 14 кА
• Кратковременно выдерживаемый ток: 8 кА
• Номинальная мощность (AC-23): 125 кВт
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытого щита
• Тип присоединения: болтовое соединение
• Тип рукоятки: рычажного типа, смещённая вперёд для удобного доступа
• Способ монтажа: на монтажную плату
• Конструкция: комплектное устройство в жестком корпусе
• Цвет элементов управления: черный
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель-разъединитель 32У-35A71240-R 250А устанавливается исключительно на монтажную плиту внутри металлического или пластикового щита. Болтовые зажимы позволяют надёжно подключить медные шины или кабели сечением до 50 мм2. Для правильного монтажа необходимо соблюдать шаг крепёжных отверстий и использовать момент затяжки, соответствующий нормам DIN EN 60947-3. Устройство совместимо с другими компонентами серии PROxima, но не имеет встроенных вспомогательных контактов - для сигнализации состояния требуется внешнее решение.

Безопасность и стандарты

Выключатель-разъединитель 32У-35A71240-R 250А соответствует требованиям IEC/EN 60947-3 для разъединителей. Конструкция с двойным видимым разрывом гарантирует физическое отделение всех полюсов от сети при отключении - это обязательное условие для работ по техобслуживанию. Дугогасительные камеры снижают риск возгорания при отключении под нагрузкой, однако устройство нельзя считать автоматическим выключателем - оно не защищает от перегрузок и КЗ.

Преимущества

• Двойной видимый разрыв - наглядное подтверждение отключения, соответствует нормам безопасности
• Эффективное гашение дуги позволяет отключать нагрузку даже при работе оборудования
• Передняя смещённая рукоятка обеспечивает удобный доступ и быстрое управление
• Жёсткий корпус и прочная контактная система повышают долговечность при частых операциях
• Совместимость с типовой монтажной платой упрощает интеграцию в существующие щиты

Ограничения применения

• Не допускается установка вне щита - степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям
• Не работает как защитное устройство: не отключает при перегрузках, КЗ или потере фазы
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Не рекомендуется для частого включения/отключения более 10–15 раз в день - это сокращает срок службы контактов
• Нельзя использовать в сетях выше 400 В - максимальное напряжение 400 В, хотя серия рассчитана на 690 В, этот конкретный артикул ограничен 400 В

Примеры использования

• Главный разъединитель в распределительном щите промышленного станка
• Автоматический отключающий элемент на входе в цепь конвейера
• Сервисный разъединитель для отключения питания насосной группы во время планового ТО
• Общий рубильник в щите управления теплицей или холодильной установкой

Практические советы

• Выбирая место установки, убедитесь, что рукоятка свободно перемещается - она смещена вперёд, поэтому нужен запас минимум 100 мм спереди
• Используйте только медные провода с подходящим сечением; алюминий не рекомендован из-за риска ослабления контакта
• Проверьте соответствие момента затяжки болтов - слишком слабый контакт вызывает перегрев, слишком сильный - деформацию клеммы
• Если вам нужны сигналы о положении разъединителя - установите отдельный микровыключатель или датчик положения рядом
• При замене старого разъединителя сверьте габариты и расположение крепёжных отверстий - модель 32У-35A71240-R имеет специфическую форму корпуса
