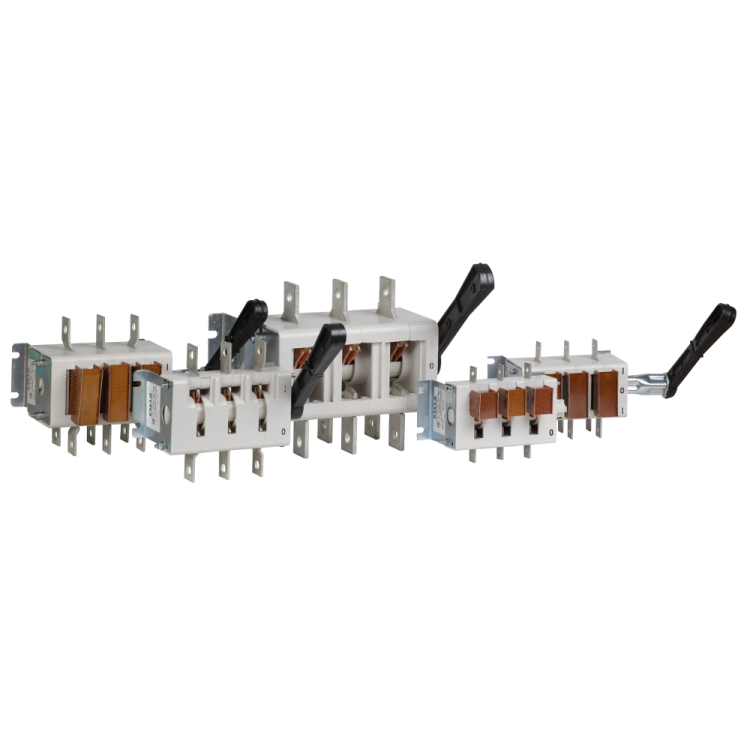

Рубильник ВР32-35 В31251 250А УХЛ3 КЭАЗ 103362

Выключатель-разъединитель ВР32-35-В31251-250А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки и создания видимого разрыва цепи в распределительных щитах. Применяется в промышленных системах переменного и постоянного тока до 660 В, особенно там, где требуется надёжная коммутация и возможность аварийного отключения.

Назначение и область применения

Выключатель-разъединитель ВР32-35-В31251-250А-УХЛ3 выполняет две основные функции: коммутирует нагрузку и создаёт видимый разрыв цепи для проведения работ. Подходит для использования в качестве:

• сервисного выключателя - для отключения оборудования перед обслуживанием;
• устройства аварийной остановки - для быстрого отключения питания при ЧП;
• предохранительного выключателя - для защиты цепи от перегрузок и коротких замыканий (в сочетании с предохранителями).

Используется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой. Работает в сетях с частотой 50/60 Гц и током до 250 А.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно.
• Номинальный ток: 250 А - рассчитан на длительную работу при такой нагрузке.
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу в сетях до этого значения.
• Условный ток короткого замыкания: 14 кА - способен выдерживать кратковременные сверхтоки без повреждений.
• Номинальная мощность (AC-3, 400 В): 100 кВт - соответствует нагрузкам типичных асинхронных двигателей.
• Дугогасительная камера: есть - гасит дугу при отключении под нагрузкой, продлевает срок службы контактов.
• Тип подключения: винтовые зажимы - удобны для подключения медных кабелей сечением до 150 мм2.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости.
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри закрытых щитов.
• Способ монтажа: монтажная плата - крепится болтами к металлической панели.
• Количество НЗ контактов: 1 - используется для сигнализации положения (включено/выключено).
• Род тока: переменный и постоянный - совместим с обоими типами тока.
• Габариты корпуса: 79×164×186 мм - компактный размер для плотной укладки в щите.

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-В31251-250А-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Монтаж осуществляется через отверстия в монтажной плате с помощью болтов. Для правильной установки необходимо соблюдать:

• расстояние между соседними аппаратами - минимум 10–15 мм для теплоотвода;
• посадочные отверстия должны точно соответствовать габаритам корпуса (79×164 мм);
• зажимы кабелей затягиваются моментом 1,5–2,0 Нм - переусиливать нельзя, чтобы не повредить контактные элементы.

Съемная рычажная рукоятка черного цвета позволяет оперативно отключать устройство с лицевой стороны щита. После монтажа рукоятка легко устанавливается и фиксируется.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35-В31251-250А-УХЛ3 соответствует требованиям:

• ГОСТ Р 50030.3 - стандарт на низковольтные коммутационные аппараты;
• ТУ 3424-036-05758109-2006 - технические условия производителя КЭАЗ.

Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте согласно ПУЭ. Отключение происходит одним движением, исключающим случайное включение.

Преимущества

• Наличие дугогасительной камеры снижает риск возгорания и увеличивает долговечность контактов при частых отключениях под нагрузкой.
• Совместимость с переменным и постоянным током делает устройство универсальным для различных технологических процессов.
• Высокая коммутационная способность (14 кА) гарантирует надёжность даже в условиях сложных аварийных ситуаций.
• Климатическое исполнение УХЛ3 позволяет использовать в холодных и влажных помещениях без дополнительного обогрева.
• Фронтальный монтаж и съемная рукоятка обеспечивают удобство управления и обслуживания.

Ограничения применения

• Степень защиты IP00 - **нельзя** устанавливать вне закрытых щитов, в сырых или пыльных местах без дополнительной защиты.
• Не предназначены для частого включения/отключения под максимальной нагрузкой - рекомендовано не более 10–15 циклов в час.
• Не является автоматическим выключателем - не защищает от перегрузок самостоятельно, требует параллельной установки предохранителей или автоматов.
• Работает только в одном направлении - не подлежит реверсу, что важно учитывать при проектировании схем.

Примеры использования

• Отключение двигателя 100 кВт на конвейере перед плановым техобслуживанием.
• Автоматическая остановка насосной станции при аварии по сигналу от системы контроля.
• Разъединение секции силового щита для проверки изоляции кабелей.
• Коммутация цепей постоянного тока в выпрямительных установках.

Практические советы

• Выбирая этот выключатель-разъединитель ВР32-35-В31251-250А-УХЛ3, убедитесь, что посадочное отверстие в щите соответствует габаритам 79×164 мм - иначе потребуется доработка.
• Для кабелей сечением 150 мм2 используйте только медные жилы - алюминиевые не подходят по механической прочности и проводимости.
• Проверьте состояние контактов каждые 6–12 месяцев: при появлении следов нагара или оплавления - произведите замену или очистку.
• При использовании в качестве аварийного отключения - расположите рукоятку на уровне глаз и в доступной зоне, желательно с маркировкой “Аварийное отключение”.
• Не забудьте подключить один НЗ контакт к световой сигнализации - это позволит визуально контролировать состояние аппарата.
