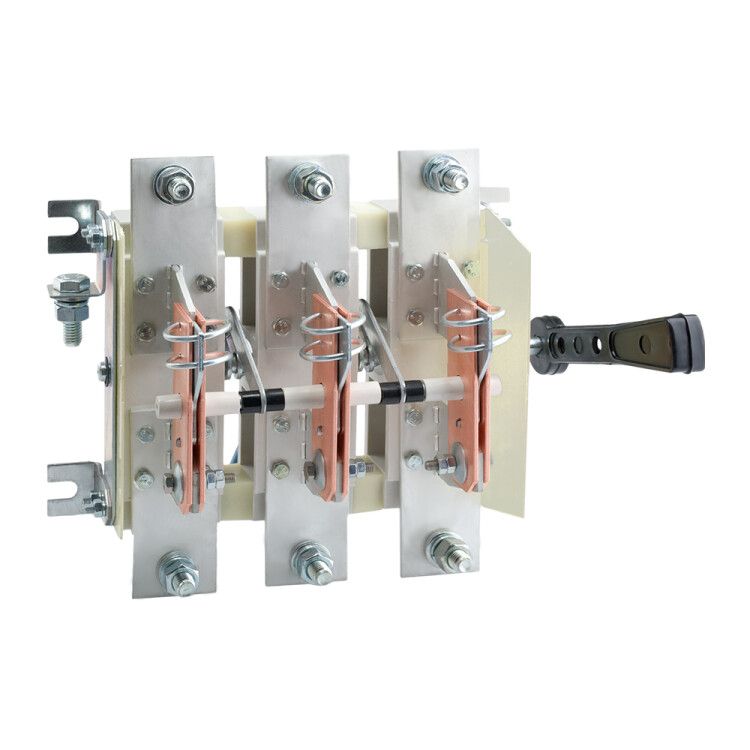

Разъединитель РЕ19-35-31120-250А-УХЛ3 | 119563 КЭАЗ

Разъединитель РЕ19-35-31120-250А-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат, предназначенный для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и выключателя нагрузки, обеспечивает механическую надёжность до 10 000 циклов и соответствует требованиям ГОСТ Р 50030.3. Этот разъединитель РЕ19-35-31120-250А-УХЛ3 применяется там, где требуется явное видимое разрывание цепи и частое управление нагрузкой.

Назначение и область применения

Разъединитель РЕ19-35-31120-250А-УХЛ3 используется для ручного отключения и включения электрической цепи под нагрузкой. Его основная задача - обеспечить безопасную изоляцию участка сети перед обслуживанием, одновременно допуская переключение рабочих токов до 250 А. Применяется в качестве:

• сервисного выключателя - для отключения оборудования при плановом техобслуживании;
• устройства аварийной остановки - быстрое отключение питания при ЧП;
• предохранительного выключателя - в паре с предохранителями для защиты цепей;
• главного рубильника - в распределительных щитах средней мощности.

Подходит для установки в промышленных системах: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с переменным током 50/60 Гц.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно;
• Номинальный ток: 250 А - максимальный постоянный ток, который аппарат способен коммутировать;
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 690 В переменного тока;
• Номинальная мощность (AC-3, 400 В): 100 кВт - эквивалентная мощность двигателя, которую можно безопасно отключать;
• Условный ток короткого замыкания: 14 кА - способен выдерживать кратковременные сверхтоки без повреждений;
• Максимальное сечение кабеля: 120 мм2 - позволяет подключать крупногабаритные провода;
• Тип присоединения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - корпус не защищён от внешних воздействий; требует установки внутри шкафа;
• Механическая износостойкость: 10 000 циклов - срок службы при регулярном использовании;
• Габариты: 114×285×224 мм - компактный размер для монтажа в типовые щиты;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Цвет рукоятки: серый - стандартизированная цветовая маркировка для удобства идентификации.

Совместимость и монтаж

Разъединитель РЕ19-35-31120-250А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Подходит для фронтальной установки - рукоятка доступна для оператора без вскрытия крышки. Для монтажа используются четыре крепёжных отверстия на корпусе. Обязательно соблюдайте минимальные зазоры между устройствами согласно нормам ГОСТ Р 50030.3. Не рекомендуется использовать вне закрытых шкафов из-за отсутствия защиты IP.

Безопасность и стандарты

Разъединитель РЕ19-35-31120-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 (эквивалент IEC 60947-3) и техническим условиям ТУ3424-063-05758109-2012. Конструкция обеспечивает явное размыкание цепи - визуальное подтверждение отключения. Несменяемая рычажная рукоятка исключает случайное отключение и снижает риск ошибок при работе. Все материалы соответствуют требованиям пожарной безопасности.

Преимущества

• Явное размыкание цепи - визуальный контроль состояния аппарата;
• Высокая механическая долговечность - 10 000 циклов работы;
• Широкий диапазон токов - от 250 А до 14 кА при КЗ;
• Универсальность применения - подходит как для сервисного, так и для аварийного отключения;
• Совместимость с популярными щитами - габариты позволяют легко интегрировать в существующие решения;
• Исполнение УХЛ3 - надёжная работа в суровых климатических условиях.

Ограничения применения

• Не предназначен для автоматического управления - только ручное включение/отключение;
• Степень защиты IP00 - нельзя устанавливать на открытом воздухе или во влажных помещениях без корпуса;
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использование с предохранителями или автоматическими выключателями;
• Не подходит для частого коммутирования высоких импульсных токов (например, частотных преобразователей) без дополнительной защиты;
• Нельзя применять в цепях постоянного тока выше 440 В - только переменный ток 50/60 Гц.

Примеры использования

• Главный разъединитель в щите питания станка с двигателем 75 кВт;
• Автоматический выключатель аварийной остановки на конвейере с питанием 400 В;
• Сервисный выключатель перед частотным преобразователем для проведения ремонта;
• Распределительный щит насосной станции с несколькими насосами по 30–40 кВт каждый.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 120 мм2) и момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контакт;
• Обеспечьте свободный доступ к рукоятке - она должна быть легко достижима при аварии;
• При групповой установке нескольких разъединителей РЕ19-35-31120-250А-УХЛ3 в одном щите соблюдайте интервалы между ними для теплоотвода;
• Не используйте этот разъединитель как единственный защитный элемент - всегда комбинируйте его с предохранителем или автоматическим выключателем;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - возможна окисление при высокой влажности даже в закрытом щите.
