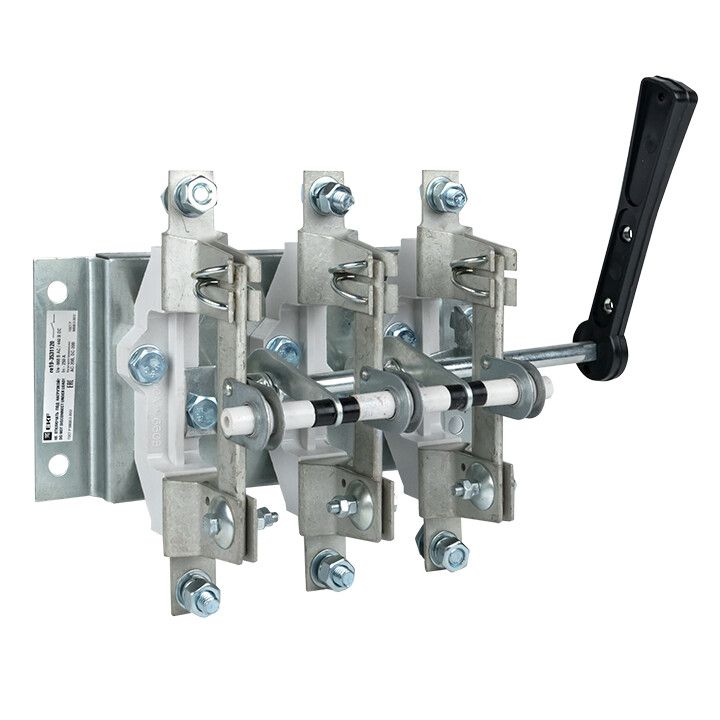

Разъединитель РЕ19-35-31120 250А EKF PROxima - re19-3531120

Разъединитель РЕ19-35-31120 250А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель используется там, где требуется физическое отключение питания для обслуживания или ремонта - например, перед работой на оборудовании. Артикул re19-3531120 соответствует модели с током 250 А и трёхполюсным исполнением.

Назначение и область применения

Разъединитель РЕ19-35-31120 250А применяется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, в отличие от автоматических выключателей. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования.

Используется в распределительных щитах промышленных объектов: на входе в станки, конвейеры, насосные группы, системы вентиляции. Подходит для систем с напряжением до 660 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 660 В - максимальное рабочее напряжение для переменного тока.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Условный номинальный ток короткого замыкания: 14 кА - способен выдерживать кратковременный импульс КЗ до этой величины без повреждений.
• Номинальный кратковременно выдерживаемый ток: 8 кА - способен сохранять целостность при прохождении тока КЗ в течение времени срабатывания защиты.
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается только внутри закрытых щитов.
• Тип рукоятки: рычажного типа - удобна для ручного включения/отключения одним движением.
• Тип присоединения: болтовое - провода крепятся гайками и шайбами к клеммам.
• Способ монтажа: на монтажную плату - фиксируется на DIN-рейке или жестком основании внутри щита.
• Пригоден в качестве сервисного выключателя: да - может использоваться как точка отключения для проведения работ по техобслуживанию.

Совместимость и монтаж

Разъединитель РЕ19-35-31120 250А монтируется на монтажную плиту или DIN-рейку внутри распределительного щита. Для установки требуются свободные места по ширине и глубине - размеры устройства не указаны, но типовой для серий РЕ19 позволяет совмещать его с другими аппаратами одной серии.

Присоединение проводов осуществляется через болтовые зажимы. Максимальное сечение кабеля не указано - необходимо сверяться с документацией завода-изготовителя. Убедитесь, что затяжка болтов выполнена с моментом, указанным в руководстве, чтобы избежать нагрева и окисления контактов.

Не допускается установка вне щита или в условиях повышенной запылённости, влаги или температур выше +40 C - устройство не имеет внешней защиты.

Безопасность и стандарты

Разъединитель РЕ19-35-31120 250А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для разъединителей. Обеспечивает видимый разрыв цепи - важное условие для соблюдения правил техники безопасности при работе с электрооборудованием.

Как сервисный выключатель, он позволяет заблокировать питание и предотвратить случайное включение - рекомендуется использовать с замками и пломбировкой в соответствии с ПТЭ и ПТБ.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 14 кА, что делает его надёжным даже в сетях с высокой мощностью.
• Простая и прочная механическая конструкция - минимум подвижных деталей снижает риск отказа.
• Удобная рычажная рукоятка - быстрое и чёткое управление, легко зафиксировано в положениях “вкл” / “выкл”.
• Совместимость с другими изделиями серии РЕ19 - можно комплектовать щит едиными элементами.

Ограничения применения

• Не предназначен для отключения под нагрузкой - попытки коммутировать ток вызывают дугу, повреждают контакты и опасны для оператора.
• IP00 - нельзя использовать в открытых корпусах, на улице, в сырых помещениях или местах с пылью.
• Требует наличия защитного кожуха или закрытого щита - сам по себе не создаёт безопасную среду.
• Не имеет сигнализации состояния - невозможно определить положение контактов визуально издалека, если не установлены индикаторы.

Примеры использования

• Отключение питания станка CNC перед заменой инструмента.
• Физический разрыв цепи на вводе в группу конвейеров для планового ТО.
• Разъединитель на входе в распределительный щит холодильной установки.
• Точка отключения для тестирования цепей в лаборатории или мастерской.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - некорректная затяжка - одна из причин перегрева.
• Обязательно используйте разъединитель РЕ19-35-31120 250А вместе с автоматическим выключателем - он не защищает от перегрузок и КЗ, только отключает цепь.
• При сборке щита располагайте его так, чтобы рукоятка была доступна для ручного воздействия - не закрывайте её другими аппаратами.
• Для повышения безопасности примените замок на рукоятке или пломбу - особенно в многопользовательских режимах работы.
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии потемнения, нагара или ослабления креплений - произведите очистку или замену.
