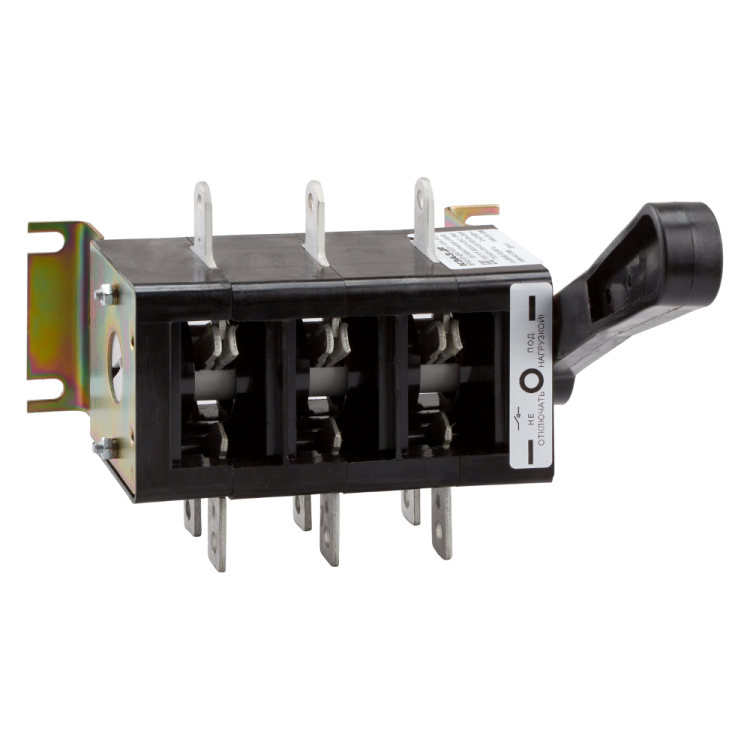

Рубильник ВР32-35Ф В31250 250А УХЛ3 КЭАЗ 110218

Выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3 от КЭАЗ - устройство для безопасного отключения электрической цепи под нагрузкой, предназначенное для монтажа в распределительных щитах. Он сочетает функции коммутационного аппарата и разъединителя, обеспечивает надежную изоляцию и подходит для частых операций в промышленных системах переменного и постоянного тока.

Назначение и область применения

Выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой до 250 А. Применяется как сервисный, аварийный или предохранительный выключатель в силовых цепях. Подходит для установки в щитовые шкафы промышленного оборудования: станков, конвейеров, насосных групп, систем вентиляции и нагрева. Обеспечивает видимый разрыв цепи - необходимое условие для проведения техобслуживания и ремонта.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток этой величины без перегрева
• Количество полюсов: 3 - управляет трёхфазными цепями
• Номинальное напряжение изоляции: 660 В - допустимо применение в сетях до 660 В переменного или постоянного тока
• Условный ток короткого замыкания: 14 кА - выдерживает кратковременные токи КЗ до этого значения
• Номинальная мощность (AC-3): 100 кВт - рассчитан на коммутацию двигателей мощностью до 100 кВт
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичным стандартом
• Максимальное сечение кабеля: 150 мм2 - позволяет подключать крупногабаритные медные жилы
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри корпуса или щита
• Габариты: 186×164×79 мм - компактный размер для плотной компоновки в щите
• Тип присоединения: винтовые зажимы - надёжное соединение с кабелем
• Тип рукоятки: рычажный - удобное управление одной рукой, с возможностью снятия для блокировки
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита
• Цвет управляющего элемента: черный - высокая контрастность, легко определяется положение

Совместимость и монтаж

Выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3 монтируется на монтажную плиту с помощью четырёх отверстий под болты M6. Для фронтального монтажа требуется доступ к лицевой стороне - рукоятка выступает за грань щита. Устройство совместимо с другими аппаратами серии ВР-32, что упрощает замену и модульную сборку. Съемная рукоятка позволяет заблокировать выключатель в положении “выкл” с помощью замка - соответствует требованиям безопасности при обслуживании. Нельзя использовать вне закрытого корпуса - IP00 исключает работу на открытом воздухе или в сыром помещении без защиты.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3 соответствует ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Соответствие нормам гарантирует надёжность при работе в промышленных условиях. Конструкция обеспечивает видимый разрыв цепи - обязательное требование для устройств аварийной остановки. Съемная рукоятка позволяет применять методы LOTO (Lock Out Tag Out) - стандартизированный подход к энергоизоляции при техобслуживании.

Преимущества

• Объединяет функции выключателя и разъединителя - снижает количество компонентов в щите
• Съемная рукоятка - повышает безопасность при работах на оборудовании
• Высокая коммутационная стойкость - выдерживает до 14 кА КЗ, подходит для сложных сетей
• Широкий диапазон рабочих температур - надёжна в холодных и влажных помещениях
• Простая механическая конструкция - мало подвижных деталей, долгий срок службы
• Подходит для всех типов нагрузок: активных, реактивных, двигательных

Ограничения применения

• Не предназначена для автоматического управления - только ручная коммутация
• Степень защиты IP00 - нельзя устанавливать на открытом воздухе, в местах с брызгами воды, пылью или агрессивной средой без дополнительной оболочки
• Не является предохранителем - не отключается при перегрузке, требует внешнего защиты (например, автоматического выключателя или предохранителей)
• Ограниченная частота включения/отключения - рекомендовано не более 10–15 операций в час для продления срока службы
• Не подходит для цепей с током выше 250 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Автономный выключатель питания на станке ЧПУ - позволяет отключить питание перед заменой инструмента
• Аварийный отключатель на конвейере - быстрое отключение при возникновении опасности
• Сервисный разъединитель в щите управления насосной станцией - создаёт видимый разрыв для ремонтных работ
• Компонент в распределительном щите промышленного цеха - служит точкой входа для трёхфазного питания

Практические советы

• При монтаже используйте болты M6 с гроверами - предотвращают самопроизвольное ослабление
• Проверьте соответствие сечения кабеля (до 150 мм2) - слишком толстый провод не войдёт в зажим
• Используйте съемную рукоятку для блокировки: после отключения снимите её и поместите в замок - это соответствует правилам OSHA и ГОСТ Р 12.3.047
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы контактной системы
• При замене старого аппарата проверьте габариты: 186×164×79 мм - новый выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3 должен точно попасть в место крепления
• Для работы в условиях повышенной влажности обязательно используйте герметичный щит - внутренняя часть устройства не защищена от влаги
