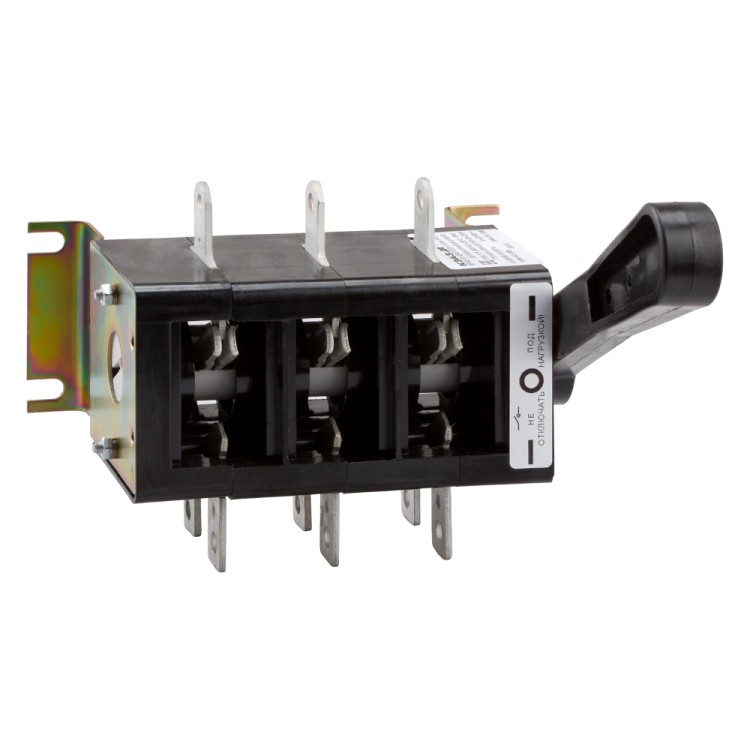

Рубильник ВР32-35Ф А30220 250А УХЛ3 КЭАЗ 110209

Выключатель-разъединитель ВР32-35Ф А30220 250А УХЛ3 - это стационарный рубильник с рычажным управлением, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Бренд КЭАЗ обеспечивает надежность этого решения в промышленных условиях, особенно там, где требуется явное видимое разрывание цепи. Артикул А30220 соответствует сериям ВР-32, применяемым в силовых распределительных системах.

Назначение и область применения

Выключатель-разъединитель ВР32-35Ф А30220 250А УХЛ3 используется для ручного отключения нагрузки в трехфазных сетях до 660 В. Он не предназначен для частых коммутаций - его задача - обеспечить явный разрыв цепи при техобслуживании, ремонте или аварийной ситуации. Подходит в качестве сервисного, аварийного и предохранительного выключателя. Применяется в распределительных щитах на заводах, в цехах, на насосных станциях, в системах управления технологическим оборудованием.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток такой величины без перегрева;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Номинальное напряжение изоляции: 660 В - рассчитан на работу в сетях до этой величины;
• Условный ток короткого замыкания: 14 кА - выдерживает кратковременные импульсы тока КЗ до этого значения;
• Номинальная мощность AC-3: 100 кВт - позволяет отключать двигатели мощностью до 100 кВт;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Максимальное сечение кабеля: 150 мм2 - подходит для крупногабаритных медных жил;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Тип подключения: винтовой - зажимы клемм обеспечивают прочное соединение;
• Тип рукоятки: рычажный - удобен для ручного оперирования, несъемный;
• Габариты: 186×164×79 мм - компактный размер для плотной укладки в щите;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Цвет рукоятки: черный - контрастный, легко заметен в рабочей зоне.

Совместимость и монтаж

Выключатель-разъединитель ВР32-35Ф А30220 250А УХЛ3 монтируется на монтажную плату или DIN-рейку через специальные крепления (не входят в комплект). Подходит для фронтального монтажа - рукоятка выступает вперед, что позволяет управлять устройством без вскрытия шкафа. Для установки в распределительный щит необходимо предусмотреть свободное пространство вокруг аппарата - минимум 50 мм с боков и сверху для теплоотвода и доступа. Отсутствие вспомогательных контактов исключает возможность автоматизации или сигнализации состояния - только механический контроль положения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Соответствует нормам безопасности для аппаратов ручного управления. Наличие явного разрыва цепи гарантирует выполнение правил техники безопасности при работах под напряжением. Код в реестре радиоэлектронной продукции РЭ-2497/20 подтверждает легальность производства.

Преимущества

• Явный визуальный разрыв цепи - обеспечивает безопасность при обслуживании;
• Высокая коммутационная стойкость - выдерживает 14 кА КЗ без повреждений;
• Устойчивость к климатическим условиям - исполнение УХЛ3 делает его пригодным для холодных и влажных помещений;
• Простота и долговечность - отсутствие сложной электроники снижает риск отказа;
• Широкая совместимость с кабелями до 150 мм2 - подходит для мощных линий питания.

Ограничения применения

• Не предназначен для частого включения/выключения - только для редких операций отключения;
• Степень защиты IP00 - нельзя использовать вне закрытого шкафа; открытый монтаж опасен;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматики;
• Несъемная рукоятка - нельзя заменить или переустановить в другую сторону;
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно, нуждается в сочетании с предохранителем или автоматом.

Примеры использования

• Отключение питания станка перед плановым техобслуживанием;
• Автоматическая остановка конвейера при аварии - как ручной аварийный выключатель;
• Разъединение входного кабеля в распределительном щите для проверки изоляции;
• Отключение группы освещения или нагревательных элементов в цеховой сети;
• Обеспечение “запрета на включение” (LOTO) при ремонтных работах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 150 мм2) и момент затяжки винтов - недостаточно затянутые контакты вызывают перегрев;
• Устанавливайте выключатель-разъединитель ВР32-35Ф А30220 250А УХЛ3 в вертикальном положении - так обеспечивается гарантированная работа механизма;
• Не используйте его как основной выключатель нагрузки - всегда дополняйте его автоматическим выключателем или предохранителем;
• При использовании в холодных помещениях убедитесь, что механизм не заблокирован льдом или конденсатом - периодически проверяйте подвижность рукоятки;
• Помните: этот аппарат - не предохранитель. Его функция - разрыв, а не защита. Защиту обеспечивает другой элемент в цепи.
