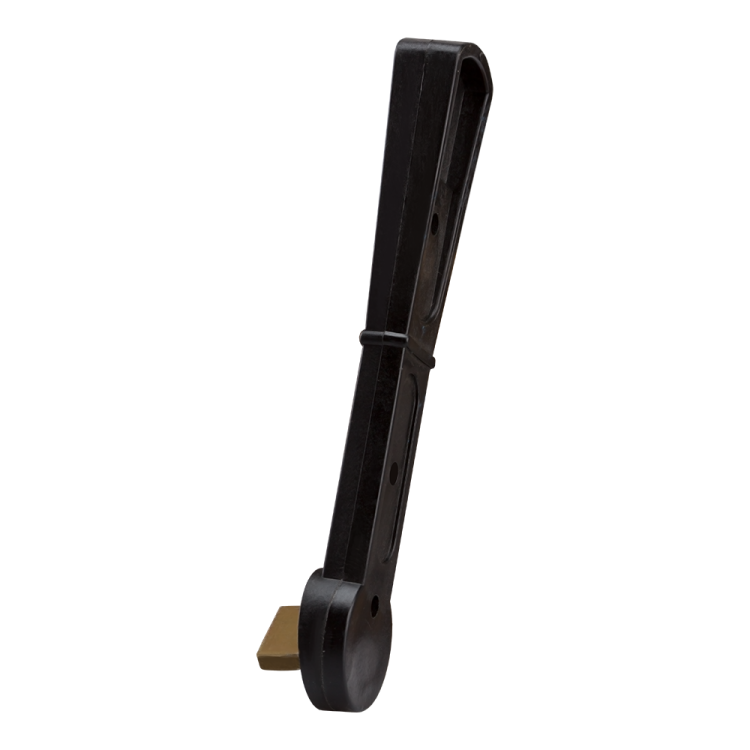

Рукоятка боковая смещенная ВР32-31-УХЛ3 КЭАЗ (Курский электроаппаратный завод) 110453

Рукоятка боковая смещенная ВР32-31-УХЛ3 от КЭАЗ предназначена для удобного и безопасного ручного управления силовыми выключателями и разъединителями габарита 31. Этот элемент является частью комплекта аксессуаров для устройств серий ВА04, ВА51 и ВА57.

Назначение и область применения

Рукоятка боковая смещенная ВР32-31-УХЛ3 используется для дистанционного переключения положений выключателя-разъединителя, особенно когда доступ к самому аппарату затруднён из-за расположения в шкафу или на стенде. Подходит для установки на устройствах серии ВА04, ВА51, ВА57, где требуется перемещение рычага в сторону, а не прямо перед собой. Применяется в распределительных щитах, на производствах, в энергетических объектах и других местах с высокой степенью защиты IP67 и требованием к надёжному механическому управлению.

Технические характеристики

• Тип изделия: рукоятка боковая смещенная
• Тип рукоятки: рычажная с осью
• Метод крепления: монтируется напрямую на аппарат через винтовое соединение
• Цвет: черный
• Совместимость: выключатели-разъединители габарита 31
• Стандарт исполнения: УХЛ3 - устойчивость к холодным температурам и повышенной влажности

Совместимость и монтаж

Рукоятка ВР32-31-УХЛ3 совместима исключительно с аппаратурой габарита 31 из семейства ВА04, ВА51 и ВА57. Монтаж выполняется путём фиксации на специальный выходной вал механизма выключателя с помощью винтового зажима. Для правильной сборки необходимо использовать оригинальную посадочную поверхность - адаптеры или переходники не предусмотрены. Перед установкой проверьте соответствие формы вала и наличие резьбового отверстия на корпусе аппарата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и имеет исполнение УХЛ3, что гарантирует работу при температурах от −40 C до +40 C и в условиях повышенной влажности. Конструкция обеспечивает жесткую связь между рукояткой и механизмом, предотвращая случайное отключение или проворачивание во время работы. Цвет - черный - повышает контрастность и снижает риск ошибочного воздействия.

Преимущества

• Смещённое положение позволяет работать с аппаратом даже при ограниченном пространстве вокруг него
• Фиксация на валу через винты обеспечивает прочное и долговечное соединение
• Поддержание функциональности в суровых климатических условиях благодаря исполнению УХЛ3
• Не требует внешнего питания или сложных систем управления - полностью механическая работа

Ограничения применения

• Не применяется с другими габаритами выключателей - только с 31-м
• Не предназначен для автоматического или дистанционного управления - только ручное оперирование
• Запрещено применять в средах с химически активными парями или маслом - материал не рассчитан на такие условия
• Не заменяет основной орган управления - дополняет его там, где прямой доступ невозможен

Примеры использования

• Переключение силового разъединителя внутри глубоко установленного ШРА в цеху металлургии
• Обслуживание выключателя ВА57 в тесном распределительном щите на тепловой электростанции
• Работа с коммуникационным оборудованием в помещениях с низкими потолками и плотной компоновкой

Практические советы

• Проверяйте, чтобы вал аппарата был чистым и не имел заусенцев - они могут повредить внутреннюю муфту рукоятки
• При первичной установке затяните винты равномерно, избегая перегрузки - это продлит срок службы соединения
• Если рукоятка становится трудно повернуть - возможно, проблема не в ней, а в механизме самого выключателя; диагностируйте целостность контактов и смазку
• Для обслуживания в сыром помещении рекомендовано периодическое осмотреть место крепления на предмет окисления контактных поверхностей
