Рубильник ВР32-31 А70220 100А УХЛ3 КЭАЗ 103387

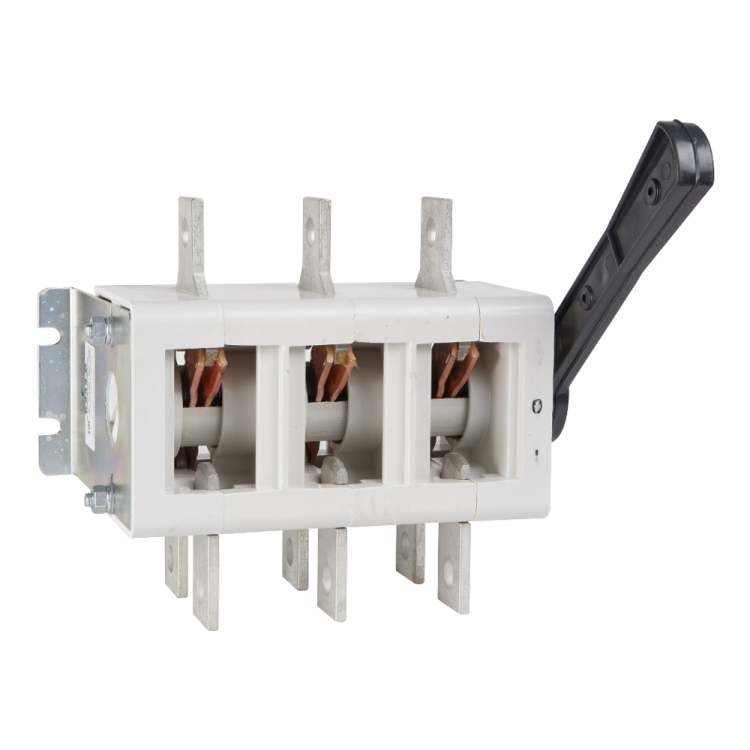

Выключатель-разъединитель ВР32-31-А70220-100А-УХЛ3 от КЭАЗ - трёхполюсный рубильник с рычажным управлением, предназначенный для безопасного отключения цепей в распределительных щитах. Он сочетает функции сервисного и аварийного выключателя, обеспечивает механическую изоляцию нагрузки и подходит для работы в условиях УХЛ3. Артикул 103387 соответствует серии ВР-32.

Назначение и область применения

Выключатель-разъединитель ВР32-31-А70220-100А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматического выключателя или контактора. Это необходимо при обслуживании оборудования, ремонте или экстренной остановке. Применяется в промышленных распределительных щитах: на станках, конвейерах, насосных станциях, системах вентиляции. Подходит как сервисный выключатель, так и устройство аварийной остановки. Также может выполнять роль предохранительного выключателя в схемах, где требуется явная видимая разрывная точка.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - коммутирует три фазы одновременно;
• Номинальное напряжение изоляции: 660 В - допустимо использование в сетях до 660 В переменного или постоянного тока;
• Номинальная мощность при AC-3 (400 В): 40 кВт - рекомендованная максимальная нагрузка для двигателей;
• Условный ток короткого замыкания: 8 кА - способен выдерживать кратковременные токи КЗ до этой величины (не является защитой!);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать медные жилы до указанного размера;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - нет защиты от прикосновений и внешних воздействий; требует установки внутри корпуса;
• Габариты: 162×120×107,5 мм - компактный размер для монтажа в шкафах;
• Тип присоединения: винтовые зажимы - надёжное, проверенное соединение;
• Тип рукоятки: рычажный - удобный для быстрого включения/выключения одним движением;
• Способ монтажа: монтажная плата - крепится болтами к металлической пластине внутри щита;
• Подходит для фронтального монтажа - рукоятка доступна для оператора при установленном щите;
• Два направления - рычаг можно перемещать влево и вправо, что удобно при ограниченном пространстве;
• Не имеет контактных групп - не предназначен для коммутации под нагрузкой!

Совместимость и монтаж

Выключатель-разъединитель ВР32-31-А70220-100А-УХЛ3 устанавливается на DIN-рейку через монтажную плату (прилагаемую или собственную). Для монтажа используются два болта, которые проходят через отверстия в основании. Нельзя устанавливать на открытых поверхностях - из-за IP00 требуется помещение в закрытый щит. Винтовые зажимы рассчитаны на кабели сечением до 50 мм2. Перед подключением обязательно отключите питание и убедитесь, что все фазы обесточены. Рукоятка несъёмная - её нельзя заменить или переустановить. Монтаж возможен как вертикально, так и горизонтально, но важно сохранить свободный доступ к рычагу.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31-А70220-100А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает четкий визуальный разрыв цепи - важное условие безопасности при работах на оборудовании. Не защищает от перегрузок и КЗ - всегда используйте его в паре с автоматическим выключателем или предохранителем. Черный цвет рукоятки соответствует стандартному цветовому кодированию для отключающих устройств.

Преимущества

• Надёжная механическая конструкция - минимум подвижных частей, долгий срок службы;
• Функциональность как сервисного и аварийного выключателя - снижает количество компонентов в щите;
• Совместимость с широким спектром кабелей (до 50 мм2) - универсальность подключения;
• Климатическое исполнение УХЛ3 - стабильная работа в суровых условиях;
• Фронтальная установка и двунаправленный рычаг - удобство обслуживания даже в плотных щитах;
• Производитель КЭАЗ - известный российский бренд с проверенным качеством.

Ограничения применения

• Нельзя использовать для коммутации под нагрузкой - только для отключения уже обесточенной цепи;
• Степень защиты IP00 - не допускается установка вне герметичного шкафа или щита;
• Отсутствие встроенной защиты - обязательна установка с автоматом или предохранителем;
• Несъёмная рукоятка - невозможно заменить на другую форму или тип управления;
• Не предназначен для частых включений/выключений - оптимален для редких операций (обслуживание, аварии).

Примеры использования

• На станке ЧПУ - отключение питания перед заменой инструмента или техобслуживанием;
• В распределительном щите цеха - сервисный выключатель для отключения группы конвейеров;
• На насосной станции - аварийный отключатель для быстрой остановки системы;
• В системе вентиляции - предохранительный разъединитель для проведения ремонтных работ.

Практические советы

• Выбирайте место установки так, чтобы рукоятка была легко доступна - не за другими элементами;
• Используйте бирки с пометкой “Отключено” рядом с рукояткой - повышает безопасность персонала;
• Проверьте посадочные отверстия на монтажной плате - габариты 162×120 мм должны точно совпадать с местом крепления;
• Не затягивайте винты слишком сильно - риск повреждения изоляции и деформации контактов;
• При использовании в холодных помещениях - убедитесь, что механизм не замёрз и легко перемещается;
• Обязательно сверьте сечение кабеля с максимумом 50 мм2 - превышение вызывает нагрев и выход из строя.
