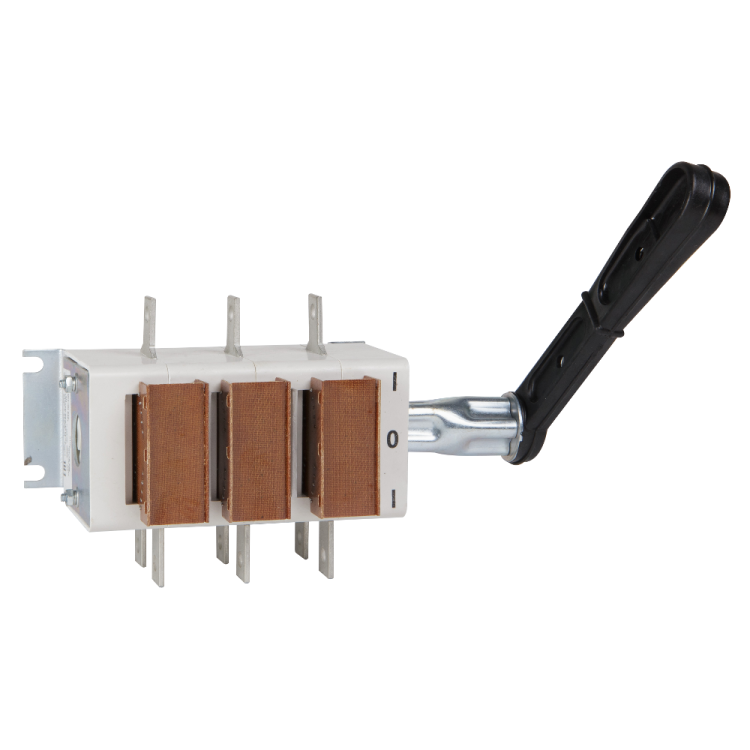

Рубильник ВР32-31 В71250 100А УХЛ3 КЭАЗ 103386

Выключатель-разъединитель ВР32-31-В71250-100А-УХЛ3 от КЭАЗ - это стационарный трёхполюсный рубильник с дугогасительной камерой, предназначенный для безопасного отключения цепей до 100 А в распределительных щитах. Он сочетает функции сервисного, аварийного и предохранительного выключателя, что делает его универсальным решением для промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32-31-В71250-100А-УХЛ3 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Подходит для работы в системах переменного и постоянного тока. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции и других установках, где требуется надёжное механическое отключение питания.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Род тока: переменный (AC) и постоянный (DC)
• Частота: 50/60 Гц
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность (AC-3, 400 В): 40 кВт
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP00 (без внешней защиты, требует установки в корпус)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Тип рукоятки: рычажный, с возможностью снятия
• Тип присоединения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Габариты: 162×120×107,5 мм
• Направление переключения: два (вперёд/назад)

Совместимость и монтаж

Выключатель-разъединитель ВР32-31-В71250-100А-УХЛ3 предназначен для установки на монтажную плиту внутри распределительного шита. Поддерживает фронтальный монтаж - рукоятка доступна для управления с лицевой стороны. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 50 мм2. Обязательно соблюдайте посадочные размеры: габариты устройства позволяют установить его в стандартные щиты с достаточным свободным пространством вокруг. Снимаемая рукоятка обеспечивает возможность блокировки в положении «выключено» - рекомендуется использовать при работах по техобслуживанию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ТУ 3424-036-05758109-2006. Наличие дугогасительной камеры позволяет безопасно отключать нагрузку даже при высоких токах, снижая риск повреждения контактов и возгорания. Выключатель-разъединитель ВР32-31-В71250-100А-УХЛ3 пригоден для использования в качестве устройства аварийной остановки и предохранительного выключателя, однако не заменяет автоматический выключатель - он не имеет тепловой или электромагнитной защиты.

Преимущества

• Двухпозиционный рычажный механизм обеспечивает чёткую визуальную индикацию состояния (вкл/выкл)
• Съемная рукоятка позволяет применять системы LOTO (Lock Out Tag Out) для безопасности персонала
• Высокая коммутационная способность (8 кА) гарантирует надёжность при коротких замыканиях
• Климатическое исполнение УХЛ3 - работает в суровых условиях: холод, сырость, запылённость
• Совместим с большинством типовых распределительных щитов благодаря стандартизированным габаритам

Ограничения применения

• Степень защиты IP00 - устройство нельзя устанавливать открыто; обязательно использование в закрытом корпусе
• Не предназначен для частого включения/отключения под нагрузкой - применяется как разъединитель, а не как регулярный выключатель
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо совмещать с автоматическими выключателями
• Запрещается эксплуатация вне диапазона температур и влажности, указанных для УХЛ3

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Авторизация аварийной остановки на конвейере
• Разъединение участка сети при плановых работах в распределительном щите
• Функция предохранительного выключателя в системе нагрева или освещения промзоны

Практические советы

• При монтаже проверьте соответствие сечения кабеля (не более 50 мм2) и плотность затяжки винтов - слабый контакт вызывает перегрев
• Обязательно используйте снятую рукоятку с замком при выполнении ремонтных работ - это обязательное условие безопасности
• Для удобства обслуживания выбирайте щиты с фронтальной доступностью - рукоятка должна быть легко видима и доступна
• Не устанавливайте этот выключатель-разъединитель ВР32-31-В71250-100А-УХЛ3 вместо автомата - он не защищает от перегрузок
• Проверяйте целостность дугогасительной камеры при каждом техосмотре - повреждённая камера снижает безопасность
