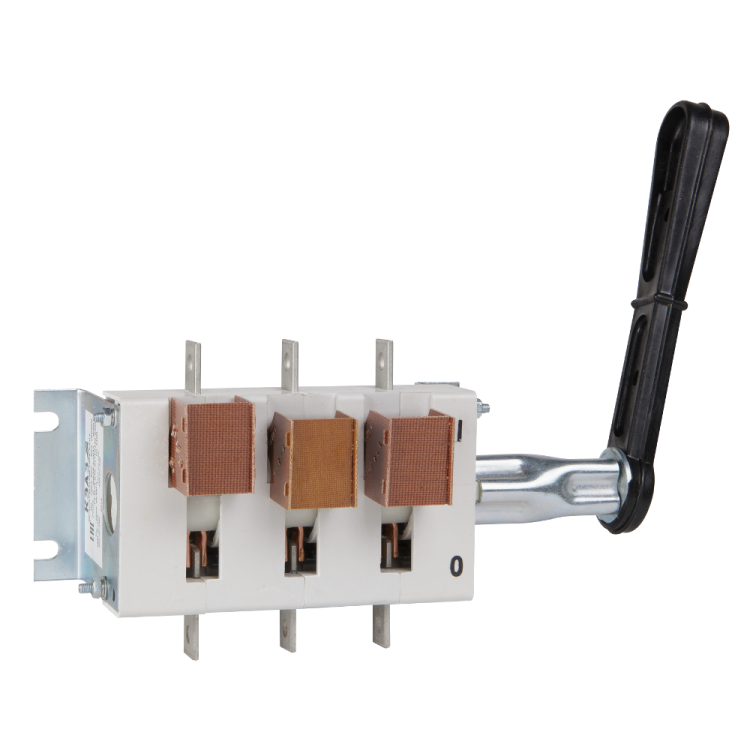

Выключатель-разъединитель ВР32-31-В31250 100А 660В КЭАЗ 103367

Выключатель-разъединитель ВР32-31 В31250 100А УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва в сетях переменного и постоянного тока. Этот аппарат применяется в распределительных щитах как сервисный, аварийный или предохранительный выключатель, особенно там, где требуется надежное механическое отключение без автоматических функций.

Назначение и область применения

Выключатель-разъединитель ВР32-31 В31250 100А УХЛ3 сочетает функции коммутационного аппарата и разъединителя. Он позволяет вручную отключить питание оборудования под рабочей нагрузкой до 100 А и обеспечивает четкий визуальный разрыв цепи - необходимый для проведения техобслуживания или ремонта. Применяется в промышленных системах: станках, конвейерах, насосных группах, тепловых установках, где нужна ручная аварийная остановка или обслуживание без автоматического отключения.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - управляет тремя фазами одновременно;
• Номинальное напряжение изоляции: 660 В - рассчитан на работу в сетях до этой величины;
• Номинальная мощность: 40 кВт (при AC-23/AC-3) - соответствует нагрузкам типичных двигателей средней мощности;
• Условный ток короткого замыкания: 8 кА - выдерживает кратковременные токи КЗ до этого уровня без повреждений;
• Дугогасительная камера: есть - гасит электрическую дугу при отключении под нагрузкой, продлевая срок службы;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Максимальное сечение кабеля: 50 мм2 - подходит для крупногабаритных медных жил;
• Степень защиты IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Тип подключения: винтовой - зажимы для кабелей затягиваются гайками;
• Тип рукоятки: рычажный - удобен для быстрого включения/выключения одной рукой;
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности;
• Габариты: 176,5×117×72,5 мм - компактный размер для плотной укладки в щите;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Род тока: переменный/постоянный - работает как в сети 380 В, так и в DC-системах;
• Вспомогательные контакты: отсутствуют - не имеет сигнализации состояния;
• Цвет рукоятки: черный - контрастный, легко заметен в работе;
• Направление действия: одно - включается и выключается одним движением вперед/назад.

Совместимость и монтаж

Выключатель-разъединитель ВР32-31 В31250 100А УХЛ3 монтируется на монтажную плату с помощью четырех отверстий под болты M6. Подходит для установки в любые распределительные щиты с достаточным свободным местом. Для фронтального монтажа предусмотрено окно в лицевой панели шкафа - рукоятка доступна для оператора. Обязательно соблюдайте посадочные размеры: габариты 176,5×117 мм должны точно совпадать с отверстием в панели. Нельзя использовать в открытых помещениях без корпуса - степень защиты IP00 исключает контакт с окружающей средой.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31 В31250 100А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Конструкция гарантирует надежное отключение даже при высоких токах КЗ (до 8 кА). Съемная рукоятка позволяет заблокировать устройство в положении “выкл” - используется для энергоблокировки при работах по ТБ. Отсутствие вспомогательных контактов делает его подходящим только для ручного управления - не подходит для автоматизации.

Преимущества

• Надежная дугогасительная камера снижает риск возгорания при частых отключениях;
• Климатическое исполнение УХЛ3 обеспечивает долгую службу в суровых условиях;
• Винтовые зажимы обеспечивают прочное соединение с кабелями до 50 мм2;
• Рычажная рукоятка требует меньше усилий для включения/выключения по сравнению с кнопками;
• Фронтальная установка и наличие монтажной плиты упрощают интеграцию в существующие щиты;
• Пригоден сразу как сервисный, аварийный и предохранительный выключатель - универсальное решение.

Ограничения применения

• Не предназначен для частого включения/выключения под максимальной нагрузкой - не является аппаратом для интенсивной коммутации;
• IP00 - нельзя устанавливать вне закрытого шкафа; допускается только внутренняя сборка;
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния к системе контроля;
• Одностороннее действие - нельзя применять в системах с двунаправленным управлением;
• Не подходит для автоматических систем - только ручное управление.

Примеры использования

• Автоматическая линия с трехфазным двигателем 30–40 кВт - выключатель-разъединитель ВР32-31 В31250 100А УХЛ3 установлен перед частотником для ручного отключения питания при ремонте;
• Щитовая в цеху с несколькими станками - один выключатель отвечает за отключение группы оборудования;
• Индукционная печь - используется как аварийный выключатель, позволяющий быстро отключить питание при срабатывании защиты;
• Система освещения промзоны - в качестве предохранительного выключателя для планового отключения света без снятия напряжения с всей системы.

Практические советы

• При монтаже используйте кабели сечением не более 50 мм2 - большие жилы не войдут в зажимы;
• Обязательно проверьте соответствие посадочных отверстий в панели щита габаритам 176,5×117 мм - иначе потребуется доработка;
• Для безопасности работы всегда используйте съемную рукоятку и храните ее отдельно после отключения - это предотвращает случайное включение;
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и КЗ, только отключает;
• Проверяйте состояние контактов каждые 6–12 месяцев - при частом использовании возможен нагар, который снижает надежность;
• При замене старого аналога - сверьте номинальный ток (100 А) и количество полюсов (3); другие модели ВР32 могут иметь меньший ток.
