Выключатель-разъединитель ВР32У-31А31220 100А, 1 направление с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-31a31220

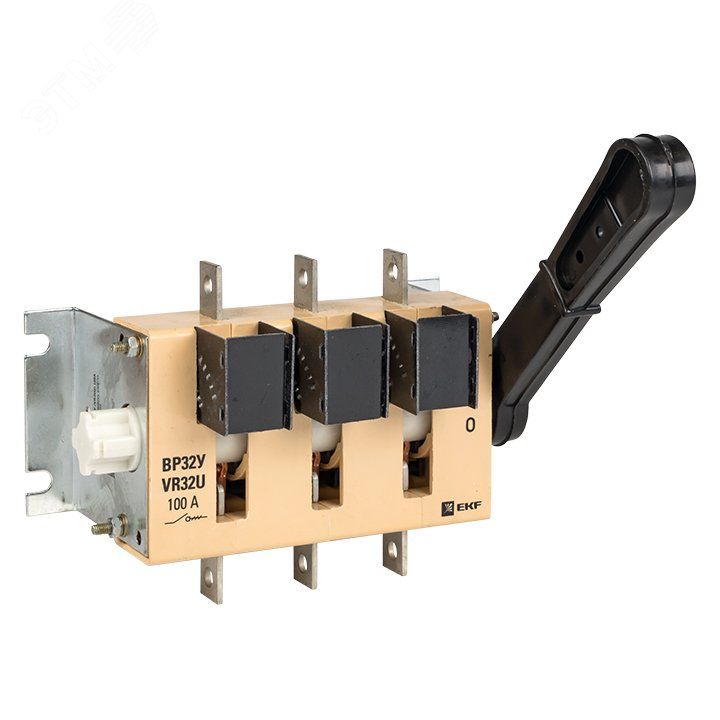

Выключатель-разъединитель ВР32У-31А31220 от EKF - это надёжный трёхполюсный рубильник с дугогасительными камерами, предназначенный для ручного отключения и включения силовых цепей переменного тока до 690 В. Модель из серии PROxima подходит для установки в распределительные щиты и используется там, где требуется безопасное механическое отключение питания - например, на станках, конвейерах или в системах автоматизации.

Назначение и область применения

Выключатель-разъединитель ВР32У-31А31220 применяется как главный выключатель для ручного отключения электроцепей при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых операций включения-выключения под нагрузкой, но способен безопасно гасить дугу при отключении токов до 100 А. Подходит для промышленных объектов, энергоустановок, производственных линий и распределительных пунктов с напряжением 400–690 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение: 400…690 В
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность (AC-23, 400 В): 80 кВт
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип подключения: болтовое - через клеммы с возможностью подключения кабелей с наконечниками
• Способ монтажа: на монтажную плату (фиксированная установка)
• Количество вспомогательных контактов: 0 - нет возможности подключения сигнализации или блокировки
• Цвет рукоятки: чёрный

Совместимость и монтаж

Выключатель-разъединитель ВР32У-31А31220 устанавливается на DIN-рейку или жесткую монтажную плиту внутри распределительного щита. Болтовые клеммы позволяют подключать медные провода с наконечниками сечением до 35 мм2. Клеммы расположены перпендикулярно поверхности монтажа - это удобно при подводке шин или кабелей сверху или снизу. Рукоятка несъёмная, но её положение (левое или правое) можно изменить во время эксплуатации - достаточно перевернуть корпус устройства на 180°. Для этого не нужны инструменты - просто открутите крепления, поверните и закрепите обратно.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-31А31220 соответствует ГОСТ Р 50030.3-99 (эквивалент МЭК 60947.3-99). Применена двухкратная визуальная разрывная система - при отключенном состоянии между всеми полюсами явно виден воздушный зазор, что гарантирует безопасность при работах на оборудовании. Дугогасительные камеры предотвращают повреждение контактов при отключении нагрузки, снижают риск возгорания и увеличивают срок службы.

Преимущества

• Двойной видимый разрыв цепи - гарантированная изоляция при отключении
• Дугогасительные камеры обеспечивают долговечность контактов даже при частых отключениях под нагрузкой
• Универсальное расположение рукоятки - легко адаптируется под компоновку щита
• Высокая коммутационная способность (8 кА) - выдерживает токи короткого замыкания
• Изготовлен в соответствии с европейскими нормами - совместим с большинством зарубежных решений

Ограничения применения

• Не предназначен для частого включения-отключения под нагрузкой - это не автоматический выключатель
• IP20 - не допускается установка в сырых, пыльных или открытых помещениях без дополнительной защиты
• Отсутствие вспомогательных контактов - нельзя использовать для дистанционной сигнализации состояния “вкл/выкл”
• Требуется ручное управление - не подходит для автоматических систем
• Максимальное сечение кабеля - 35 мм2; более толстые провода требуют переходника или другого решения

Примеры использования

• Главная точка отключения питания на станке ЧПУ перед техобслуживанием
• Разъединитель в распределительном щите производственной линии
• Отключающее устройство для группы насосов или вентиляторов
• Резервный выключатель в системе бесперебойного питания (до преобразователя)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и наконечников - не используйте провода больше 35 мм2 без адаптеров
• При установке в щит с ограниченным пространством выбирайте сторону рукоятки так, чтобы она не мешала открыванию дверцы
• Обязательно отключайте питание перед любыми действиями с устройством - даже при отключённом положении есть опасность прикосновения к клеммам
• Проверяйте плотность затяжки болтов после первого включения - термические циклы могут вызвать ослабление соединений
• Для работы в условиях высокой запылённости рекомендуется дополнительно помещать ВР32У-31А31220 в герметичный бокс с классом защиты не ниже IP54
