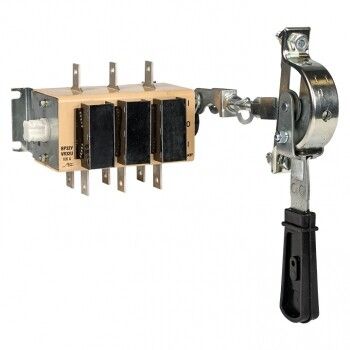

Выключатель-разъединитель ВР32У-31A71240-R 100А 2 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-31a71240-r

Выключатель-разъединитель ВР32У-31A71240-R 100А от EKF предназначен для безопасного ручного отключения и включения трёхфазных цепей до 100 А в распределительных щитах. Модель оснащена дугогасительными камерами и передней смещённой рукояткой, что делает её надёжным решением для аварийной остановки и обслуживания оборудования.

Назначение и область применения

Выключатель-разъединитель ВР32У-31A71240-R используется для ручного отключения электроцепей в режимах аварийной остановки, сервисного обслуживания и как главный разъединитель. Подходит для установки в силовые щиты на объектах с высокими требованиями к безопасности: промышленные станки, конвейеры, насосные станции, системы вентиляции. Обеспечивает физическое размыкание цепи - необходимое условие для проведения работ под напряжением.

Технические характеристики

• Номинальное напряжение: 400 В (до 690 В по заявке производителя)
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 8 кА
• Кратковременно выдерживаемый ток: 5 кА
• Номинальная мощность (AC-23): 80 кВт при 400 В
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый щит
• Тип присоединения: болтовое (зажимы для проводов сечением до 50 мм2)
• Тип рукоятки: рычажного типа, смещённая вперёд для удобного доступа
• Конструкция: комплектное устройство в жестком корпусе, с ножевой контактной системой
• Функции: аварийная остановка, сервисный разъединитель, главный выключатель

Совместимость и монтаж

Выключатель-разъединитель ВР32У-31A71240-R монтируется на монтажную плату внутри распределительного щита. Устройство совместимо с шинами и кабелями, соответствующими классу 100 А. Болтовые зажимы позволяют подключить медные провода сечением до 50 мм2. Для правильной работы необходимо соблюдать минимальный зазор между соседними аппаратами - рекомендуется не менее 50 мм. Отсутствие вспомогательных контактов исключает возможность удалённого контроля положения переключателя.

Безопасность и стандарты

Конструкция ВР32У-31A71240-R соответствует принципам безопасности IEC 60947-3: дублирующий разрыв цепи, визуально определяемое положение контактов, устойчивость к импульсным перегрузкам. Наличие дугогасительных камер снижает риск возгорания при отключении нагрузки. Применение в щите с уровнем защиты IP54+ обязательно - сам прибор не защищён от пыли и влаги (IP00).

Преимущества

• Двойной видимый разрыв - гарантия полного отключения цепи, соответствует нормам ГОСТ и OSHA
• Эффективное гашение дуги благодаря специальным камерам - продлевает срок службы контактов
• Передняя смещённая рукоятка позволяет легко оперировать прибором даже при плотном расположении других элементов в щите
• Жёсткий металлический корпус повышает механическую прочность и устойчивость к вибрациям
• Идеальная совместимость с сериями EKF PROxima - можно использовать в составе унифицированных щитов

Ограничения применения

• Не предназначен для частых включений/выключений - не является автоматическим выключателем, рассчитан на редкие операции (не более 1–2 раз в день)
• IP00 - нельзя устанавливать вне щита; запрещено использование во влажных, пыльных или взрывоопасных средах без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния “вкл./выкл.”
• Не подходит для защиты от перегрузок или КЗ - требуется обязательная установка автоматического выключателя или предохранителей в цепи

Примеры использования

• Главный разъединитель в щите питания станка ЧПУ - позволяет полностью отключить питание перед техобслуживанием
• Сервисный выключатель на конвейере - даёт возможность безопасно отключить линию для ремонта без снятия напряжения с остальной части цепи
• Разъединитель в распределительном щите производственного участка - выполняет функцию аварийной остановки по кнопке “стоп”

Практические советы

• При монтаже проверьте соответствие сечения кабеля и зажимов - максимальное сечение 50 мм2, меньшие провода требуют кольцевых наконечников
• Обязательно используйте блокировочные механизмы (например, замки на рукоятке) при работе в коллективных условиях - предотвращает случайное включение
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях под нагрузкой
• Выбирая аналогичные модели, обращайте внимание на посадочное место: ВР32У-31A71240-R имеет фиксированную ширину, совместимую с большинством DIN-рейок EKF PROxima
• Не путайте с автоматическими выключателями - этот прибор не отключается при перегрузке, он лишь создаёт физическую точку разрыва
