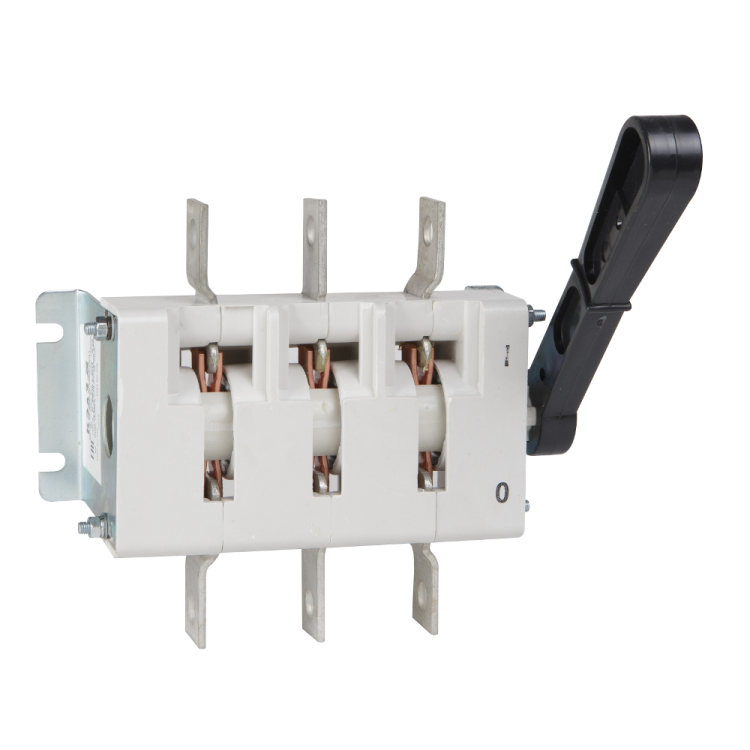

Рубильник ВР32-31 А30220 100А УХЛ3 КЭАЗ 103374

Выключатель-разъединитель ВР32-31 А30220 100А УХЛ3 от КЭАЗ - это стационарный рубильник с рычажным управлением, предназначенный для безопасного отключения цепей в распределительных щитах. Он обеспечивает механическую изоляцию нагрузки при обслуживании и аварийной остановке, особенно в условиях умеренного и холодного климата (Исполнение УХЛ3).

Назначение и область применения

Выключатель-разъединитель ВР32-31 А30220 100А УХЛ3 используется для ручного отключения электрической цепи без нагрузки или с минимальной нагрузкой. Его основная задача - обеспечение безопасности при техобслуживании, ремонте или аварийном отключении оборудования.

• Подходит для установки в распределительные щиты как сервисный или предохранительный выключатель
• Применяется в системах с переменным током до 400 В (до 40 кВт по классу AC-3) и постоянным током
• Идеален для станков, конвейеров, насосных групп, где требуется явное визуальное отключение питания
• Может использоваться как устройство аварийной остановки (E-Stop)

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева
• Количество полюсов: 3 - позволяет одновременно отключать все три фазы трёхфазной сети
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при повышенных напряжениях
• Условный ток короткого замыкания: 8 кА - выдерживает кратковременные токи КЗ до этой величины без разрушения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Максимальное сечение кабеля: 50 мм2 - можно подключать медные жилы до указанного сечения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Габариты: 176,5 × 117 × 72,5 мм - компактный размер для плотной компоновки в щите
• Тип присоединения: винтовые зажимы - надёжное, проверенное временем соединение
• Тип рукоятки: рычажный - удобное, четкое положение “ВКЛ” / “ВЫКЛ”, однонаправленное движение
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в корпусе

Совместимость и монтаж

Выключатель-разъединитель ВР32-31 А30220 100А УХЛ3 предназначен для монтажа на металлическую монтажную плиту или внутреннюю панель распределительного щита. Подходит для фронтального монтажа - рукоятка выступает на переднюю часть шкафа, что позволяет оперативно управлять им без вскрытия корпуса.

• Не требует специальных креплений - достаточно четырёх отверстий под болты M5
• Не имеет съемной рукоятки - управление возможно только при открытой дверце шкафа
• Винтовые зажимы рассчитаны на медные кабели сечением до 50 мм2; не допускается использование алюминиевых жил без переходных наконечников
• При сборке щита учтите габариты: устройство занимает около 180×120 мм места

Безопасность и стандарты

Выключатель-разъединитель ВР32-31 А30220 100А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи - обязательное условие для сервисного отключения согласно нормам электробезопасности.

• Отсутствие степени защиты IP00 означает, что контактные части полностью открыты - нельзя использовать вне закрытых шкафов
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, только отключает вручную
• Работает в соответствии с правилами ПУЭ для устройств отключения

Преимущества

• Надёжная конструкция от КЭАЗ - проверенная серия ВР-32 с долгим сроком службы
• Явный визуальный разрыв - легко определить состояние “вкл/выкл” без тестирования
• Высокая коммутационная стойкость - выдерживает 8 кА КЗ, что покрывает большинство промышленных сетей
• Устойчивость к климату УХЛ3 - подходит для неотапливаемых помещений, цехов, наружных щитовых
• Простота монтажа и обслуживания - нет сложных механизмов, доступ к зажимам при снятой крышке

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для отключения без тока или с малым током
• IP00 - нельзя применять в сырых, пыльных или открытых местах без корпуса
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель
• Фиксированная рукоятка - невозможно заблокировать в положении “выкл” или установить замок (для этого нужна модель с возможностью блокировки)
• Не подходит для управления удалённо или автоматически - исключительно ручное управление

Примеры использования

• Отключение питания станка CNC перед техническим обслуживанием
• Автоматическая остановка конвейера при срабатывании аварийной кнопки (через внешний контур)
• Главный разъединитель в распределительном щите цеха для отключения всей группы потребителей
• Отключающее устройство перед преобразователем частоты - чтобы гарантировать отсутствие напряжения при работе

Практические советы

• Выбирайте этот выключатель-разъединитель ВР32-31 А30220 100А УХЛ3, когда вам нужен чёткий, визуально контролируемый разрыв цепи, а не защита от перегрузок
• Обязательно используйте его внутри закрытого щита - открытая установка опасна!
• Проверьте сечение кабеля: если жила больше 50 мм2 - используйте наконечники НШВИ
• При монтаже соблюдайте расстояние между соседними аппаратами - минимум 10–15 мм для теплоотвода
• Для повышения безопасности рекомендуется сочетать с предохранителем или автоматом - он лишь отключает, но не защищает
• Если нужна возможность блокировки рукоятки - выбирайте другую модификацию, например, с ключевой блокировкой
