Комплект дугогасительных камер ВР32-1Н 100А 1 полюс КЭАЗ (Курский электроаппаратный завод) 110373

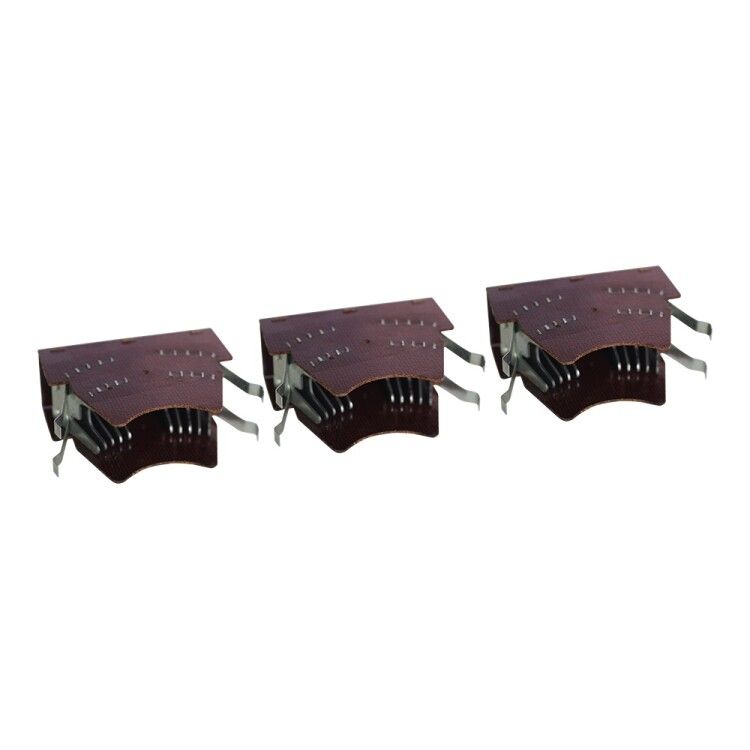

Комплект дугогасительных камер ВР32-1Н-100А-УХЛ3 (6 штук) от КЭАЗ предназначен для гашения электрической дуги при отключении нагрузки в автоматических выключателях серий ВА04, ВА51 и ВА57. Этот комплект содержит шесть однополюсных камер, каждая рассчитана на ток до 100 А и напряжение до 690 В. Продукт совместим с модульными распределительными устройствами и применяется в промышленной автоматизации.

Назначение и область применения

Дугогасительные камеры ВР32-1Н-100А-УХЛ3 используются внутри автоматических выключателей для безопасного прекращения тока при отключении нагрузки. Без них дуга перегревает контакты и повреждает аппарат. Эти камеры заменяют износившиеся элементы в уже установленных выключателях или собираются в новые устройства. Подходят для установки в щитах управления, на станках, конвейерах, в системах аварийного отключения.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который камера может коммутировать без повреждений;
• Номинальное напряжение: 690 В - предельное рабочее напряжение переменного тока;
• Номинальное напряжение цепи управления постоянного тока: 440 В - допустимый уровень для дугогашения при работе с DC;
• Количество полюсов: 1 - одна камера обслуживает один фазовый проводник;
• Количество в комплекте: 6 штук - достаточно для замены всех полюсов в трёхполюсном выключателе;
• Тип зажима: винтовой - надёжное соединение с контактами через болтовые зажимы;
• Модульное исполнение: да - позволяет легко вставлять в стандартные модульные направляющие;
• Степень защиты IP00 - камера не имеет внешней защиты, работает только внутри аппарата;
• Материал корпуса: пластик с классом воспламеняемости V0 - самозагасающий материал, не поддерживает горение;
• Форма: прямоугольная - соответствует внутреннему контуру выключателей ВА04/ВА51/ВА57.

Совместимость и монтаж

Комплект дугогасительных камер ВР32-1Н-100А-УХЛ3 совместим только с выключателями серии ВА04, ВА51 и ВА57 от КЭАЗ. Установка возможна только при полностью отключённом питании. Каждую камеру вставляют в своё место внутри корпуса выключателя, фиксируют винтовыми зажимами. Нельзя использовать с другими типами аппаратов - форма, размеры и расположение контактов отличаются. Монтаж требует точного соблюдения порядка сборки: перепутанные камеры снижают эффективность гашения дуги.

Безопасность и стандарты

Камеры изготовлены из материала с классом воспламеняемости V0 по UL 94 - это гарантирует, что они не поддерживают горение даже при высоких температурах дуги. Соответствуют требованиям ГОСТ Р 50030.2 и IEC 60947-2 для компонентов коммутационной аппаратуры. Однако, поскольку степень защиты IP00, использование вне корпуса выключателя запрещено - открытые части опасны при наличии напряжения.

Преимущества

• Высокая долговечность за счёт термостойкого пластика и оптимальной формы каналов гашения;
• Замена одной камеры не требует замены всего выключателя - экономичное решение;
• Модульная конструкция ускоряет ремонт и техобслуживание;
• Комплект из 6 штук покрывает потребность в замене для трёхполюсного автомата - не нужно докупать отдельно.

Ограничения применения

• Не предназначены для работы вне корпуса выключателя - открытое положение создаёт риск поражения током;
• Не подходят для выключателей других производителей - несмотря на схожесть форм, габариты и контактные площадки различаются;
• Не рекомендованы для частых операций более 1000 раз в час - это превышает проектную нагрузку;
• Не работают при напряжении выше 690 В AC / 440 В DC - риск пробоя изоляции.

Примеры использования

• Замена изношенных камер в автоматическом выключателе ВА51-31 на участке конвейера;
• Обновление дугогасительных элементов в щите управления станком после 5–7 лет эксплуатации;
• Сборка нового распределительного устройства на базе ВА04 с использованием оригинальных компонентов КЭАЗ.

Практические советы

• Перед заменой проверьте номер модели выключателя - он должен точно совпадать с ВА04, ВА51 или ВА57;
• Используйте только комплекты по 6 штук - не смешивайте камеры от разных партий, чтобы избежать несоответствия характеристик;
• При монтаже не затягивайте винты слишком сильно - можно повредить пластиковую основу;
• Упаковка может содержать 6, 12 или 18 камер - выбирайте нужное количество в зависимости от числа заменяемых аппаратов;
• Храните в сухом месте, избегайте воздействия прямого солнечного света - длительное UV-воздействие может ослабить пластик.
