Рубильник ВР32-31Ф В31250 100А УХЛ3 КЭАЗ 110205

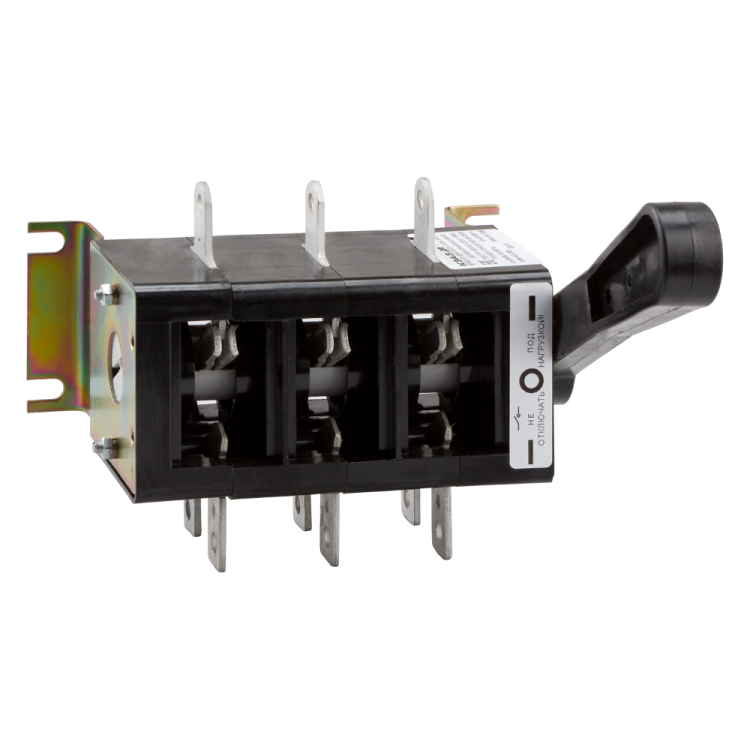

Выключатель-разъединитель ВР32-31Ф-В31250-100А-УХЛ3 от КЭАЗ - это стационарный рубильник с трехполюсным размыканием цепи на 100 А, предназначенный для безопасного отключения питания в распределительных щитах. Он подходит как для сервисного отключения, так и для аварийной остановки оборудования, обеспечивает надежную работу в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ3.

Назначение и область применения

Выключатель-разъединитель ВР32-31Ф-В31250-100А-УХЛ3 используется для механического отключения электрической цепи без нагрузки или с минимальной нагрузкой. Его основная задача - обеспечение безопасности при обслуживании, ремонте или экстренной остановке оборудования. Применяется в силовых цепях переменного и постоянного тока частотой 50/60 Гц. Подходит для установки в распределительные щиты промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где требуется явное визуальное разрывание цепи.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Номинальная мощность (AC-3): 40 кВт
• Условный ток короткого замыкания: 8 кА
• Род тока: переменный / постоянный
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и высокой влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 50 мм2
• Габаритные размеры: 176×117×72,5 мм
• Способ монтажа: на монтажную плату
• Тип рукоятки: рычажный, съемный
• Количество вспомогательных контактов: 0
• Направление работы: однонаправленное

Совместимость и монтаж

Выключатель-разъединитель ВР32-31Ф-В31250-100А-УХЛ3 монтируется на монтажную плату в распределительном щите. Для правильной установки необходимо соблюдать посадочные отверстия, соответствующие габаритам 176×117 мм. Подключение осуществляется через винтовые зажимы - допускаются провода сечением до 50 мм2. Рукоятка снимается для блокировки в положении “выключено” - рекомендуется использовать ее для запирания в режиме сервисного обслуживания. Устройство совместимо со шкафами, имеющими фронтальный доступ - позволяет оперативно переключать питание без вскрытия корпуса.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31Ф-В31250-100А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает четкую видимость разрыва цепи - важное условие для выполнения норм безопасности при работах под напряжением. Может использоваться как устройство аварийной остановки и предохранительный выключатель, однако не предназначен для частых коммутаций под нагрузкой - для этого нужны автоматические выключатели. Отсутствие степени защиты IP00 требует обязательной установки в закрытом щите.

Преимущества

• Явное визуальное размыкание цепи - гарантия отсутствия напряжения при работе персонала
• Съемная рукоятка - возможность заблокировать положение “выкл.” для предотвращения случайного включения
• Высокая коммутационная способность - выдерживает ток КЗ до 8 кА
• Устойчивость к климатическим условиям - исполнение УХЛ3 позволяет применять в неотапливаемых помещениях и на открытых площадках
• Простота монтажа - компактные размеры и стандартизированный крепеж

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для отключения без тока или с малым током
• Степень защиты IP00 - нельзя устанавливать вне корпуса; риск поражения током при открытом доступе
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния “включен/выключен”
• Одностороннее движение рукоятки - не поддерживает двунаправленное управление
• Не имеет функции автоматического отключения при перегрузке - требует наличия теплового или электромагнитного защиты в цепи

Примеры использования

• Отключение питания станка перед техобслуживанием
• Авторизация аварийной остановки на конвейере
• Изолирование участка сети при плановых работах в распределительном щите
• Обеспечение безопасности при ремонте насосной группы в водопроводной системе
• Работа в составе системы управления промышленными печами с жесткими требованиями к разрыву цепи

Практические советы

• Выбирайте этот выключатель-разъединитель ВР32-31Ф-В31250-100А-УХЛ3, когда нужна гарантированная изоляция цепи, а не частая коммутация
• При монтаже проверьте соответствие сечения кабеля (до 50 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев
• Используйте съемную рукоятку для блокировки - это обязательное требование по ТБ при проведении ремонтных работ
• Убедитесь, что щит защищен от попадания воды и пыли - IP00 не предусматривает внешнюю защиту
• Для контроля состояния цепи используйте внешние индикаторы или световые табло - сам выключатель не имеет сигналов
• Проверяйте наличие сертификата соответствия и кода РЭ-2497/20 при приемке - это подтверждает легальность продукта КЭАЗ
