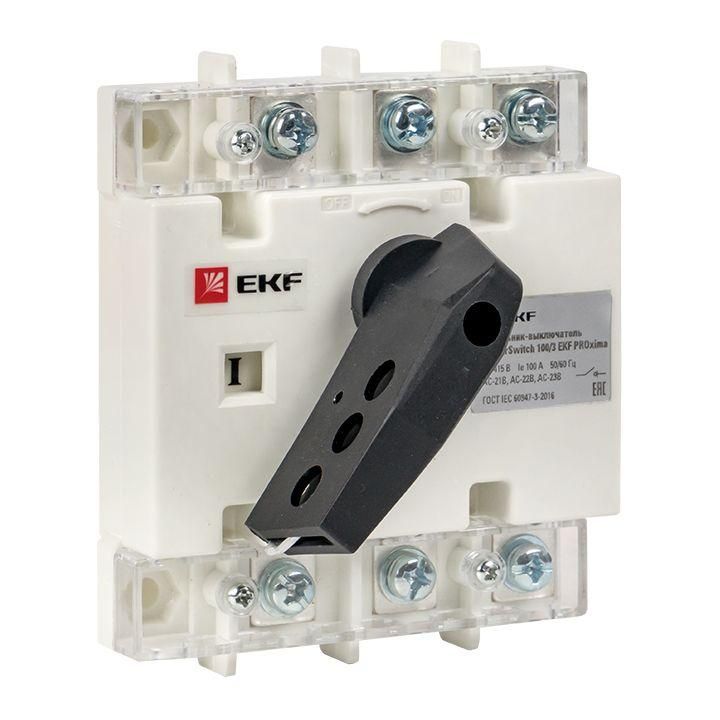

Рубильник-выключатель 100A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - psds-100-3

Рубильник-выключатель PowerSwitch PROxima с артикулом psds-100-3 - это трехполюсное устройство на 100 А для ручного отключения и включения нагрузки в трёхфазных сетях. Подходит для установки в распределительные шкафы, где требуется надёжное механическое разрывание цепи без автоматического срабатывания.

Назначение и область применения

PowerSwitch PROxima psds-100-3 предназначен для редких ручных операций включения и отключения токов нагрузки в трёхфазных сетях переменного тока 50 Гц. Устройство не рассчитано на частые переключения или работу в условиях коротких замыканий. Применяется в системах распределения электроэнергии: промышленные станки, конвейеры, системы вентиляции, насосные станции. Может использоваться как устройство аварийной остановки благодаря наличию блокировки рукоятки.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Номинальная мощность: 40 кВт
• Условный номинальный ток короткого замыкания (Icu): 2,84 кА
• Кратковременно выдерживаемый ток: 2 кА (до 1 сек)
• Тип рукоятки: рычажного типа, черного цвета
• Способ монтажа: на DIN-рейку или монтажную плату
• Присоединение проводов: болтовое
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Конструкция: компактное устройство в прочном корпусе
• Количество нормально открытых (НО) контактов: 0
• Функция блокировки рукоятки: есть - предотвращает случайное включение

Совместимость и монтаж

PowerSwitch PROxima psds-100-3 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа необходимо закрепить устройство на рейке или пластине, затем подключить фазные провода через болтовые зажимы. Каждый полюс имеет два контакта - вход и выход. Перед подключением убедитесь, что сечение проводов соответствует допустимому для 100 А (обычно 16–25 мм2 меди). Блокировка рукоятки позволяет зафиксировать положение «выкл» с помощью замка или бирки - рекомендуется использовать при обслуживании оборудования.

Безопасность и стандарты

Оболочка изготовлена из стекловолоконной полиэфирной смолы - материал устойчив к высоким температурам, химическим веществам и механическим повреждениям. Конструкция обеспечивает двойное размыкание на каждом полюсе, что гарантирует полное отключение цепи. Контакты выполнены из серебросодержащего медного сплава - снижают нагрев и увеличивают срок службы. Однако степень защиты IP00 означает, что устройство нельзя устанавливать вне электрощита - доступ к токоведущим частям возможен при открывании корпуса.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия на рукоятке, исключает дуговое замыкание
• Двойное размыкание на полюс - повышенная надёжность отключения
• Фиксация рукоятки - предотвращает ошибочные включения при техобслуживании
• Высокая термостойкость и ударопрочность корпуса
• Совместимость с DIN-рейкой - удобный монтаж в типовых распределительных щитах

Ограничения применения

• Не предназначен для частых переключений - более 10–15 раз в день может снизить срок службы контактов
• IP00 - не используется на открытом воздухе или в пыльных/влажных средах без дополнительной защиты
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки с предохранителем или автоматом
• Не подходит для управляемого удалённого включения - только ручное управление
• Максимальная рабочая температура не указана - следует соблюдать условия эксплуатации, указанные в документации EKF

Примеры использования

• Автономный рубильник перед станком CNC для быстрого отключения питания при ремонте
• Главный разъединитель в распределительном щите цеха с несколькими потребителями
• Экстренный отключатель на линии конвейера - с блокировкой и биркой «Не включать!»
• Изоляционный разъединитель перед частотным преобразователем для безопасности сервисного персонала

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - для 100 А используйте минимум 16 мм2 медного провода
• При монтаже на DIN-рейку убедитесь, что устройство плотно защёлкнулось - слышен характерный щелчок
• Используйте блокировку рукоятки всегда при проведении работ на оборудовании - это требование правил техники безопасности
• Не устанавливайте PowerSwitch PROxima psds-100-3 в щиты без крышки - даже при IP00 он остаётся опасным при открытом доступе
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами или частыми включениями
