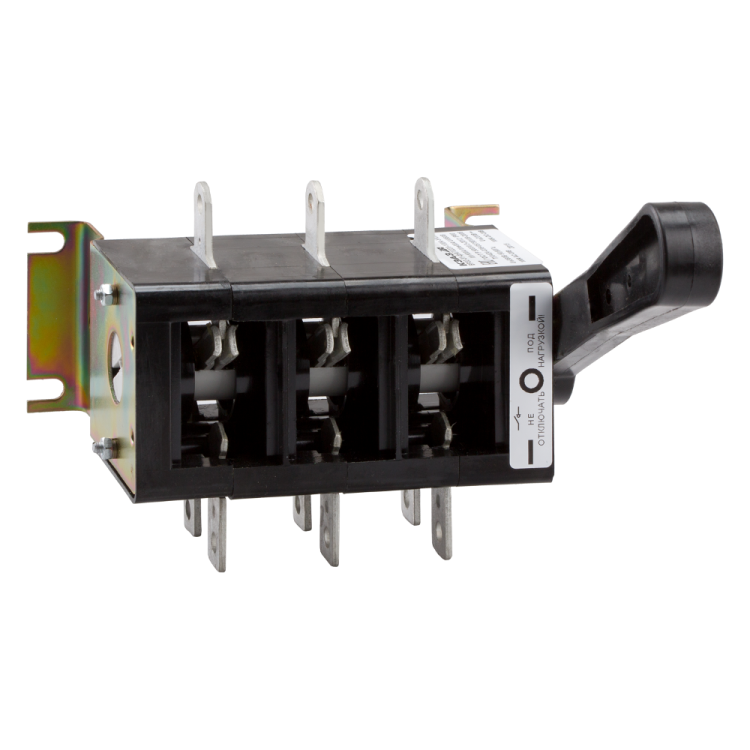

Рубильник ВР32-31Ф В71250 100А УХЛ3 КЭАЗ 110208

Выключатель-разъединитель ВР32-31Ф-В71250 100А УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечивает механическую изоляцию участка сети. Этот аппарат используется в распределительных щитах как сервисный и аварийный выключатель, особенно там, где требуется надежное отключение без автоматической защиты. Артикул 110208 соответствует серии ВР-32 и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Выключатель-разъединитель ВР32-31Ф-В71250 100А УХЛ3 сочетает функции коммутационного аппарата и разъединителя. Он позволяет вручную отключить нагрузку до 100 А и обеспечить видимый разрыв цепи для проведения обслуживания. Применяется в силовых цепях переменного и постоянного тока частотой 50/60 Гц. Подходит для установки в распределительные щиты как основной или резервный выключатель. Может использоваться как устройство аварийной остановки, сервисный выключатель или предохранительный выключатель - то есть там, где важна визуальная проверка отключенности цепи.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - управляет трёхфазной сетью одновременно;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу в сетях до этой величины;
• Номинальная мощность: 40 кВт (при AC-23/AC-3) - соответствует нагрузкам типичных двигателей средней мощности;
• Условный ток короткого замыкания: 8 кА - выдерживает кратковременные скачки тока без повреждений;
• Дугогасительная камера: есть - гасит электрическую дугу при отключении под нагрузкой, продлевая срок службы;
• Тип подключения: винтовые зажимы - подходят для медных кабелей сечением до 50 мм2;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Степень защиты IP00 - не имеет внешней защиты от пыли и воды; требует установки внутри корпуса или шкафа;
• Габариты: 162×120×107,5 мм - компактный размер для плотной сборки в щите;
• Род тока: переменный и постоянный - совместим с обоими типами тока;
• Способ монтажа: на монтажную плату - закрепляется болтами через отверстия в корпусе;
• Рукоятка: рычажная, съемная - удобна для оперативного управления, может быть удалена для безопасности при ремонте;
• Вспомогательные контакты: отсутствуют - не передает сигналы в систему управления;
• Направление действия: одно - только включение/выключение, без перевода между положениями.

Совместимость и монтаж

Выключатель-разъединитель ВР32-31Ф-В71250 100А УХЛ3 монтируется на металлическую монтажную плиту или внутреннюю раму распределительного щита. Для установки используются четыре крепежных отверстия по углам корпуса. Подключение осуществляется через винтовые зажимы - допускаются медные жилы сечением до 50 мм2. Нельзя использовать алюминиевые кабели без переходных наконечников. Монтаж возможен как фронтальный - рукоятка доступна с лицевой стороны шкафа. Поскольку степень защиты IP00, устройство обязательно должно находиться внутри защищённого корпуса. Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматического управления - только ручное управление.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31Ф-В71250 100А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Конструкция обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Наличие дугогасительной камеры снижает риск возгорания при отключении под нагрузкой. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2497/20). Не содержит материалов, запрещённых для использования в промышленном оборудовании.

Преимущества

• Надёжное отключение под нагрузкой благодаря дугогасительной камере - меньше износа контактов;
• Съемная рукоятка - позволяет заблокировать выключатель в отключенном состоянии, предотвращая случайное включение;
• Высокая коммутационная стойкость - выдерживает до 8 кА при КЗ, что достаточно для большинства промышленных объектов;
• Универсальность по роду тока - работает как в переменном, так и в постоянном токе;
• Совместимость со стандартными щитами - легко интегрируется в существующие решения;
• Климатическая устойчивость УХЛ3 - подходит для работы в неотапливаемых помещениях и на открытых площадках при соблюдении герметизации шкафа.

Ограничения применения

• Не предназначается для частого включения/отключения - не является аппаратом для регулярной коммутации двигателя;
• IP00 - нельзя устанавливать вне защитного корпуса, даже в помещении с высокой влажностью;
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния “вкл./выкл.”;
• Не выполняет функции автоматического отключения - не заменяет автоматический выключатель или УЗО;
• Ограниченная мощность - не подходит для нагрузок выше 40 кВт при AC-3 или эквивалентных по току постоянным нагрузкам;
• Только одно направление действия - нельзя использовать как переключатель режимов.

Примеры использования

• Главный сервисный выключатель в распределительном щите станка с асинхронным двигателем 30–40 кВт;
• Аварийный отключающий элемент на конвейерной линии - быстрое отключение питания при ЧП;
• Разъединитель перед групповым щитком в цеховой сети - обеспечение видимого разрыва при плановых работах;
• Изолирующее устройство в системе освещения крупного складского комплекса;
• Компонент в щитах для насосных станций, вентиляционных установок и других промышленных потребителей с питанием 380 В.

Практические советы

• Выбирая этот выключатель-разъединитель ВР32-31Ф-В71250 100А УХЛ3, убедитесь, что посадочное место в щите соответствует габаритам 162×120×107,5 мм - иначе не получится закрепить;
• При подключении кабелей используйте наконечники типа НШВИ для многожильных проводов - это повысит контакт и долговечность;
• Обязательно устанавливайте его в закрытом щите - даже в сухих помещениях пыль и влага могут вызвать коррозию контактов;
• Снимайте рукоятку после отключения, если работа ведётся в зоне повышенной опасности - это предотвратит случайное включение;
• Не используйте вместо автомата - он не защищает от перегрузок и КЗ, только отключает вручную;
• Проверьте соответствие номинала (100 А) и мощности (40 кВт) вашей нагрузке - превышение снизит срок службы.
