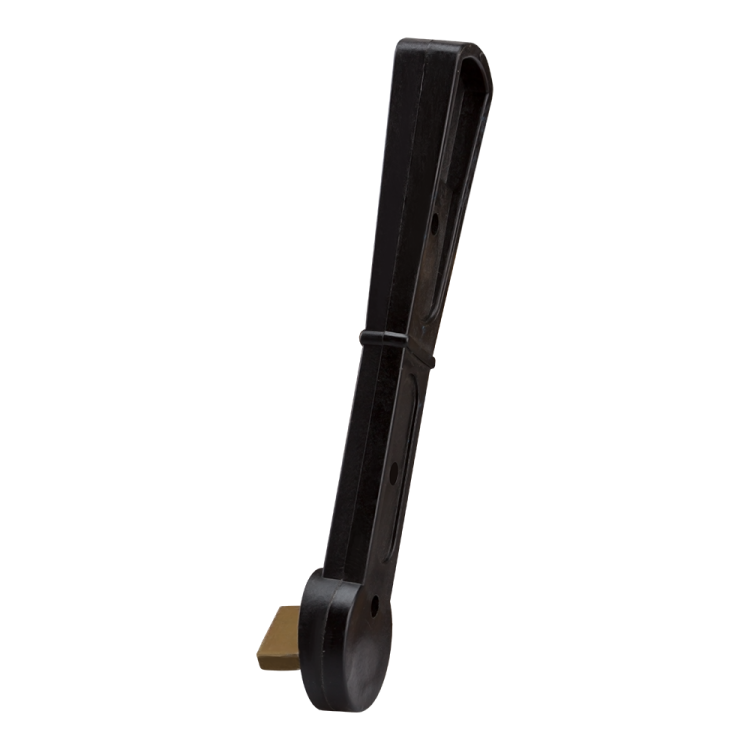

Рукоятка боковая несъемная ВР32-31/35/37-2Н-УХЛ3 IP32 КЭАЗ (Курский электроаппаратный завод) 226582

Рукоятка боковая несъемная ВР32-31/35/37-2Н-УХЛ3 от КЭАЗ предназначена для ручного управления выключателями-разъединителями габаритов 31, 35 и 37. Эта рукоятка устанавливается на аппарат и обеспечивает надежное, безопасное переключение даже в условиях повышенной запыленности и температурных колебаний.

Назначение и область применения

Рукоятка боковая несъемная ВР32-31/35/37-2Н-УХЛ3 используется для ручного оперирования силовыми выключателями и разъединителями, совместимыми с габаритами 31, 35 и 37. Применяется в распределительных устройствах низкого напряжения - на подстанциях, в цехах, на промышленных объектах, где требуется физическое воздействие для включения/выключения цепи. Подходит для установки на аппаратах серий ВА04, ВА51, ВА57.

Технические характеристики

• Тип изделия: рукоятка боковая несъемная
• Способ монтажа: крепление непосредственно на аппарат через винты
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, допускает высокую влажность и запыленность
• Степень защиты: IP32 - защищает от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Цвет: черный
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

Рукоятка ВР32-31/35/37-2Н-УХЛ3 совместима только с выключателями-разъединителями габаритов 31, 35 и 37. Монтируется на корпус аппарата с помощью винтового крепления - требует предварительного совмещения отверстий. Не подлежит снятию после установки, что исключает случайную замену или потерю. Для правильного монтажа проверьте соответствие посадочного места на аппарате и наличие всех крепежных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010 и собственным техническим условиям КЭАЗ. Степень защиты IP32 гарантирует, что рукоятка не будет повреждена при попадании крупной пыли или конденсата, однако не рассчитана на прямой контакт с водой или мойку под давлением. Несъемная конструкция снижает риск неквалифицированного вмешательства.

Преимущества

• Не снимается после установки - исключает потери и неверную сборку
• Устойчивость к климатическим факторам (УХЛ3) позволяет использовать в холодных и сырых помещениях
• Черный цвет обеспечивает хорошую видимость и контрастность на фоне металлических щитов
• Произведена КЭАЗ - известным производителем коммутационной аппаратуры с долгой историей

Ограничения применения

• Не применяется с выключателями других габаритов (например, 33, 39 и выше)
• IP32 недостаточно для открытых площадок, мест с постоянным орошением или мытьем
• Запрещено применять в средах с взрывоопасными газами - не имеет взрывозащиты
• Не подходит для автоматических систем - только ручное управление

Примеры использования

• Переключение питания на участках технологической линии с использованием выключателей ВА51-35
• Обеспечение ручного отключения вводного шкафа в цехе с высокой запыленностью
• Монтаж на распределительном устройстве 0,4 кВ в пищевой промышленности

Практические советы

• Перед установкой убедитесь, что аппарат находится в положении “отключено” и обесточен
• Проверьте, чтобы винты крепления не перегружали пластиковые элементы корпуса - затягивайте равномерно
• При работе в условиях частой влажности периодически осматривайте рукоятку на предмет коррозии крепежа
• Рукоятка ВР32-31/35/37-2Н-УХЛ3 от КЭAZ - единственный вариант для этих габаритов; аналоги не подходят из-за отличий в форме и расположении креплений
