Рубильник ВР32-35Ф А70220 250А УХЛ3 КЭАЗ 110213

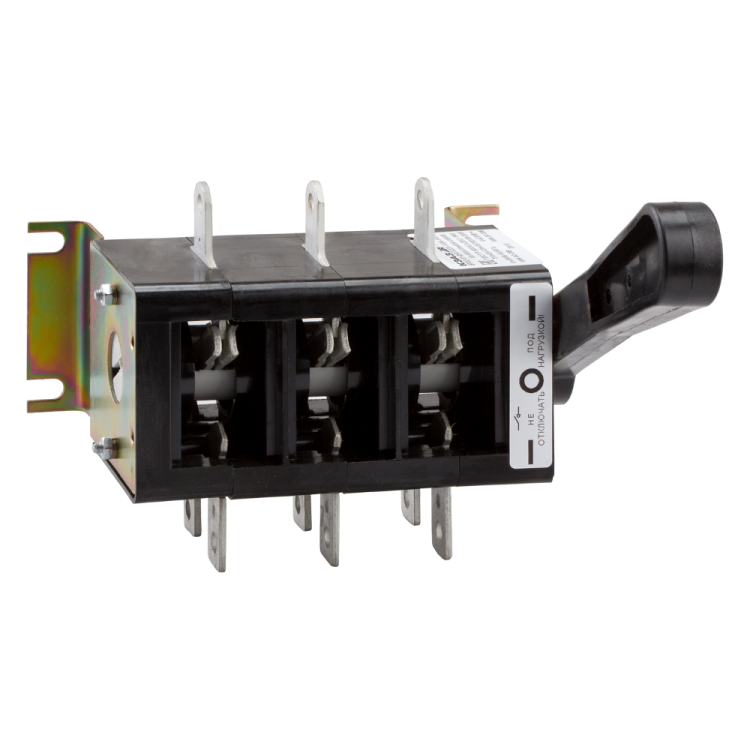

Выключатель-разъединитель ВР32-35Ф-А70220-250А-УХЛ3 - трёхполюсный рубильник с номинальным током 250 А, предназначенный для безопасного отключения цепей в распределительных щитах. Произведён КЭАЗ в серии ВР-32, подходит для промышленных объектов с частой необходимостью ручного отключения питания.

Назначение и область применения

Выключатель-разъединитель ВР32-35Ф-А70220-250А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматического выключателя или контактора. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Применяется в силовых цепях переменного тока до 660 В, в том числе на станках, конвейерах, насосных станциях и других промышленных системах. Может выполнять функции сервисного, аварийного и предохранительного выключателя.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 14 кА - способен выдерживать кратковременные перегрузки при КЗ без повреждений
• Номинальная мощность при 400 В (AC-3): 100 кВт - позволяет коммутировать двигатели такой мощности
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа
• Максимальное сечение кабеля: 150 мм2 - подходит для крупногабаритных медных проводников
• Тип подключения: винтовые зажимы - надёжное соединение, допускает многократную переподключение
• Тип рукоятки: рычажный - удобен для оперативного управления, несъёмный
• Габариты: 172,5×162×124 мм
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности
• Подходит для фронтального монтажа: да - легко доступен для обслуживания
• Количество контактов: 0 - не содержит встроенных контактных групп, только механический размыкатель

Совместимость и монтаж

Выключатель-разъединитель ВР32-35Ф-А70220-250А-УХЛ3 предназначен для установки в распределительные щиты с жёсткой рамой или монтажной платой. Для монтажа используются четыре отверстия под болты M6, расположенные по углам корпуса. Подключение осуществляется через винтовые зажимы - максимальное сечение кабеля 150 мм2. Несъёмная рукоятка располагается спереди, обеспечивая удобство ручного управления. Обязательно соблюдать посадочные размеры: габариты 172,5×162 мм определяют минимальный размер проёма в щите. Монтаж возможен только в вертикальном положении - горизонтальная установка не рекомендована.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Выполнено в соответствии с нормами безопасности для устройств ручного отключения. Относится к категории «устройство разъединения» - не предназначено для коммутации под нагрузкой. Имеет регистрационный номер в реестре радиоэлектронной продукции РЭ-2497/20. Сертифицирован для работы в промышленных условиях РФ и стран СНГ.

Преимущества

• Высокая механическая прочность - конструкция рассчитана на длительную эксплуатацию в тяжёлых условиях
• Надёжные винтовые зажимы - обеспечивают плотный контакт даже при больших токах
• Совмещает три функции: сервисный, аварийный и предохранительный выключатель - снижает количество компонентов в щите
• Не требует специальных инструментов для включения/выключения - управление вручную
• Сертифицирован для работы в холодном климате (УХЛ3) - подходит для открытых площадок и неотапливаемых помещений

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне закрытого шкафа; риск поражения током при открытом доступе
• Не предназначен для коммутации под нагрузкой - обязательно отключить питание перед операцией
• Несъёмная рукоятка - невозможно заменить или переустановить в другую сторону
• Отсутствие встроенного дугогашения - не применяется в цепях с высокими импульсными нагрузками без дополнительной защиты
• Требуется свободное пространство вокруг для ручного воздействия - не подходит для тесных щитов

Примеры использования

• Отключение питания станка перед техническим осмотром
• Автономный аварийный выключатель на конвейере
• Разъединитель в главном распределительном щите промышленного цеха
• Обеспечение видимого разрыва в цепи при работах по технике безопасности
• Компонент в системе управления насосной станцией с ручным режимом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 150 мм2) - перегрузка вызывает нагрев и выход из строя
• Используйте только болты M6 с моментом затяжки 1–1,5 Нм - слишком сильное усилие повредит резьбу
• При установке в щит обеспечьте минимум 50 мм свободного пространства перед рукояткой для удобного захвата
• Не используйте в помещениях с постоянным брызгами воды или химическими парами - IP00 не защищает от жидкости
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с большими токами
• При необходимости замены - выбирайте аналогичную модель ВР-32 от КЭАЗ, чтобы сохранить совместимость с существующей проводкой
