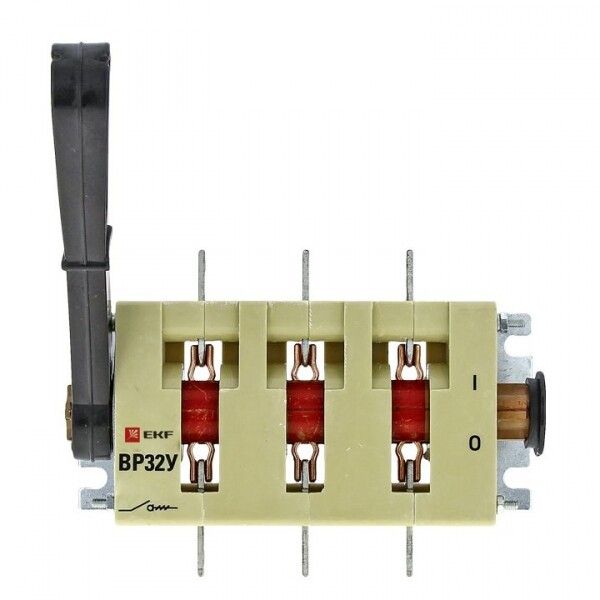

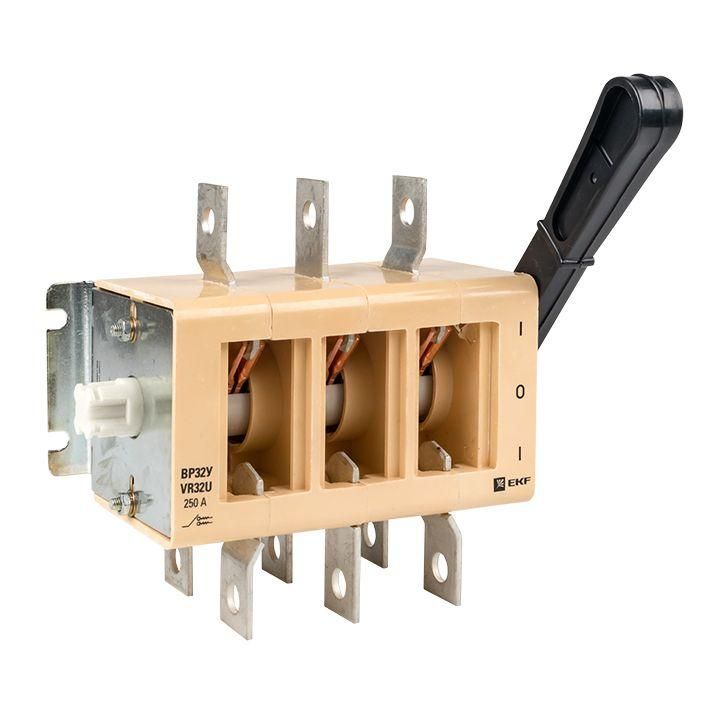

Выключатель-разъединитель ВР32У-35А71220 250А, 2 направления с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-35a71220

Выключатель-разъединитель ВР32У-35А7120 от EKF - это надёжный главный выключатель с дугогасительными камерами для ручного отключения трёхфазной сети до 690 В. Устройство серий PROxima и EKF применяется в распределительных щитах промышленного оборудования, где требуется безопасное механическое отключение питания.

Назначение и область применения

Выключатель-разъединитель ВР32У-35А7120 предназначен для ручного включения и отключения трёхфазных цепей переменного тока с частотой 50 Гц. Он используется как главный выключатель в распределительных устройствах, чтобы физически изолировать участок сети перед обслуживанием или ремонтом. Подходит для установки на станках, конвейерах, насосных станциях и других объектах с высокими токами нагрузки.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 400–690 В
• Количество полюсов: 3
• Условный ток короткого замыкания: 14 кА
• Кратковременно выдерживаемый ток: 750 кА (на 0,1 сек)
• Номинальная мощность при 400 В (AC-23): 125 кВт
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Тип подключения: болтовое, через кабельные наконечники
• Максимальное сечение кабеля: 120 мм2
• Способ монтажа: на монтажную плату
• Конструкция: встраиваемое устройство
• Тип управления: ручка с несъёмным механизмом
• Климатическое исполнение: УХЛ3 (для работы при температуре от −40 C до +40 C, умеренный и холодный климат)
• Серия: PROxima
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель ВР32У-35А7120 монтируется на монтажную плиту с фиксацией через крепёжные отверстия. Присоединение проводников осуществляется болтовым способом - необходимо использовать кабельные наконечники. Максимальное сечение жил - 120 мм2. Контактные выводы расположены перпендикулярно плоскости монтажа, что удобно для подвода шин или кабелей сверху или сбоку. Рукоятка несъёмная, но её положение (левое или правое) можно изменить во время эксплуатации без демонтажа устройства - достаточно повернуть корпус на 180°.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-35А7120 соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует соответствие международным нормам безопасности. Наличие двойного видимого разрыва позволяет точно определить, что цепь отключена. Дугогасительные камеры обеспечивают безопасное гашение дуги даже при отключении значительных токов нагрузки. IP20 защищает от случайного прикосновения к токоведущим частям, но не рассчитан на работу в условиях повышенной запылённости или влаги - для таких сред требуются устройства с более высокой степенью защиты.

Преимущества

• Двойной видимый разрыв - наглядное подтверждение отключения цепи, повышает безопасность при работах на оборудовании
• Дугогасительные камеры позволяют отключать нагрузку под током без повреждения контактов
• Возможность изменения положения рукоятки (левая/правая) после установки - упрощает компоновку щита
• Высокая термическая и электродинамическая стойкость (750 кА) - выдерживает аварийные режимы
• Болтовое соединение - надёжное и долговечное, не требует специальных инструментов для обслуживания

Ограничения применения

• Не предназначен для автоматического отключения - работает только вручную
• Степень защиты IP20 исключает использование в помещениях с высокой влажностью, пылью или агрессивной средой
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или блокировку
• Не рекомендуется для частых операций включения/отключения - предназначен для редкого отключения (например, при плановом ТО)
• Требуется свободное место вокруг устройства для доступа к рукоятке и клеммам

Примеры использования

• Главная точка отключения питания на станке ЧПУ
• Изолирующий выключатель перед частотным преобразователем
• Разъединитель в распределительном щите промышленного цеха
• Отключающее устройство для группы двигателей на конвейере

Практические советы

• Перед монтажом проверьте совпадение посадочного места с габаритами устройства - он встраивается в монтажную плату, а не крепится на DIN-рейку
• При подключении используйте только медные кабели с качественными наконечниками; затягивайте болты моментом, указанным в руководстве
• Если рукоятка установлена неудобно - не меняйте её местами в рабочем состоянии! Отключите питание, снимите крышку (если есть) и переверните корпус
• Не используйте этот выключатель как замену автоматическому выключателю - он не обладает функциями тепловой или электромагнитной защиты
• Для систем с необходимостью удалённого контроля состояния выбирайте модели с вспомогательными контактами - ВР32У-35А7120 их не имеет
