Рубильник ВР32-35В31250 - SRK21-111-250 IEK

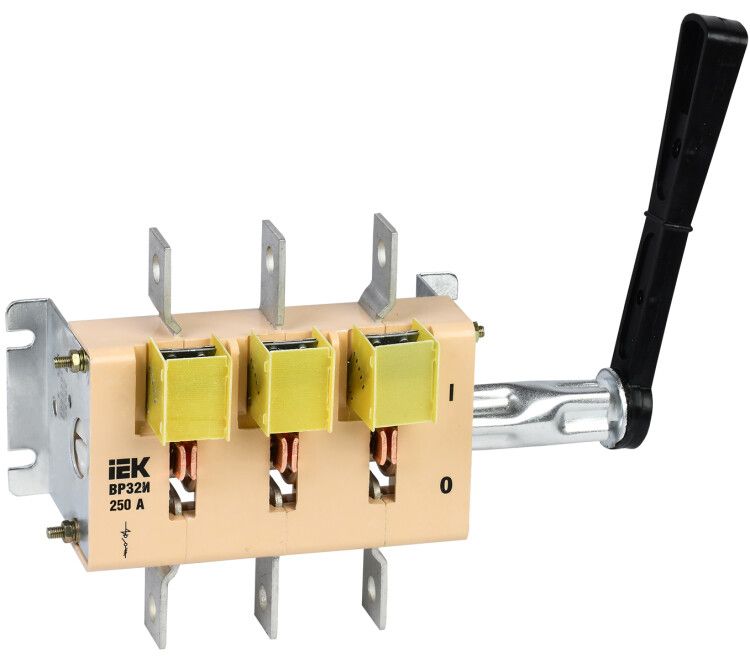

Выключатель-разъединитель ВР32И-35В31250 250А от IEK предназначен для ручного отключения и изоляции электрических цепей переменного тока в низковольтных распределительных устройствах. Этот стационарный аппарат с болтовым подключением и двойным разрывом цепи обеспечивает надежную изоляцию при техобслуживании и подходит для использования в качестве главного выключателя. Артикул srk21-111-250 соответствует серийному решению ВР32И.

Назначение и область применения

Выключатель-разъединитель ВР32И-35В31250 250А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в составе низковольтных комплектных устройств (НКУ) на объектах промышленного и энергетического назначения: в щитах управления, на входе оборудования, в системах питания станков, насосов, конвейеров. Может служить главным выключателем, обеспечивая видимый разрыв цепи перед работами по техобслуживанию.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока частотой 50 Гц;
• Количество полюсов: 3 - управляет трехфазной цепью;
• Условный номинальный ток короткого замыкания: 14 000 кА - способен выдерживать кратковременные сверхтоки при КЗ без повреждений;
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать медные и алюминиевые жилы такого же сечения, а также шины;
• Способ монтажа: на монтажную плату - устанавливается в сборку через отверстия и крепится болтами;
• Тип присоединения: болтовое - требует затяжки контактных зажимов гаечными ключами;
• Рукоятка: рычажного типа - удобна для ручного включения/выключения, имеет цветовую индикацию положения “Включено”;
• Конструкция: встраиваемое стационарное устройство - не является переносным, не предусматривает съема;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; корпус открытый, доступ к контактам есть;
• Количество нормально открытых (НО) контактов: 0 - не оснащен вспомогательными контактами для сигнализации;
• Нормативные документы: ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009 - соответствие требованиям безопасности и качества.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-35В31250 250А монтируется на монтажную плиту внутри распределительного щита. Для установки требуется подготовить отверстия по габаритам аппарата. Присоединение проводов выполняется болтовым зажимом - необходимо использовать подходящие по сечению (до 50 мм2) медные или алюминиевые жилы. Медные шины также допускаются. После монтажа проверьте плотность затяжки контактов - недостаточное усилие вызывает нагрев, избыточное - риск повреждения пластмассового корпуса. Рукоятка снимается после отключения для предотвращения случайного включения.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-35В31250 250А соответствует ГОСТ Р 50030.3 и обеспечивает двойной видимый разрыв цепи - это гарантирует, что все три фазы полностью отключены и не имеют электрической связи. Цветовая индикация положения “Включено” снижает вероятность ошибки при обслуживании. Съемная рукоятка позволяет заблокировать устройство в положении “Выключено”, что соответствует правилам безопасности при проведении ремонтных работ. Однако из-за степени защиты IP00 использование вне закрытых щитов не допускается - контактные части находятся под напряжением и опасны при прикосновении.

Преимущества

• Двойной видимый разрыв - повышает безопасность при ремонте;
• Цветовая индикация положения - исключает неверную интерпретацию состояния;
• Съемная рукоятка - возможность блокировки и предотвращения случайного включения;
• Поддержка медных и алюминиевых проводов и шин - универсальность подключения;
• Низкие потери мощности - благодаря применению современных токопроводящих материалов;
• Соответствие ГОСТ и ТУ - гарантированное качество и совместимость с другими элементами НКУ.

Ограничения применения

• Не предназначен для работы в открытом виде - степень защиты IP00 требует обязательной установки в закрытые щиты;
• Не имеет вспомогательных контактов - нельзя подключить сигналы удаленного контроля состояния;
• Не автономен - не отключает цепь при перегрузке или КЗ, только ручное отключение;
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций (не более нескольких раз в день);
• Не подходит для помещений с высокой влажностью или агрессивной средой - климатическое исполнение УХЛ3 допускает лишь умеренную влажность и пыль.

Примеры использования

• Главный выключатель в распределительном щите промышленного участка;
• Отключающее устройство перед частотным преобразователем на конвейере;
• Разъединитель в цепи питания крупного насоса в водоканале;
• Точка отключения для техобслуживания силовой панели в цехе;
• Входной рубильник в щите управления технологическим оборудованием.

Практические советы

• При монтаже используйте дин-рейку или металлическую платформу с достаточной жесткостью - вибрация может ослабить болты;
• Проверяйте момент затяжки болтов по рекомендациям производителя - переусиливать нельзя;
• Обязательно снимайте рукоятку после отключения и храните ее в специально отведенном месте - это правило безопасности;
• Не используйте этот аппарат как автоматический выключатель - он не защищает от перегрузок;
• При использовании алюминиевых проводов - обязательно применять переходные контактные площадки или смазку против окисления;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами и частыми отключениями.
