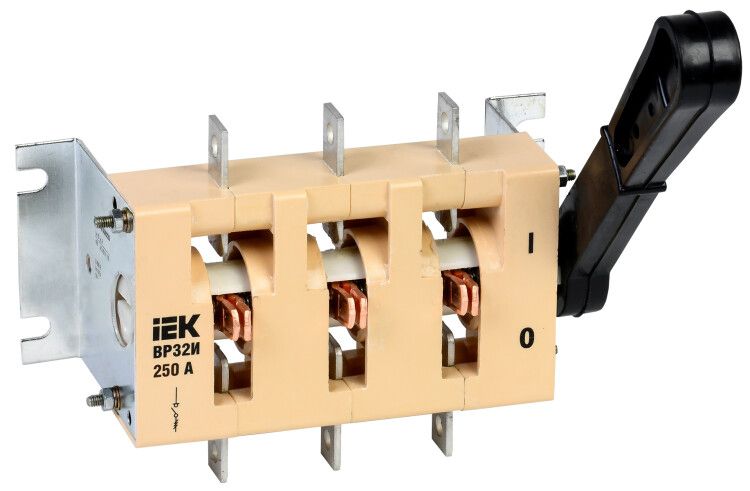

Выключатель-разъединитель ВР32И-35А30220 250А | SRK01-100-250 IEK

Выключатель-разъединитель ВР32И-35А30220 250А от IEK предназначен для ручного отключения и изоляции электрической цепи в низковольтных распределительных устройствах. Этот прибор обеспечивает надежную механическую изоляцию при обслуживании и ремонте, сочетает прочную конструкцию с высокой коммутационной способностью и соответствует требованиям ГОСТ Р 50030.3. Артикул srk01-100-250 указывает на конкретную модификацию с номинальным током 250 А.

Назначение и область применения

Выключатель-разъединитель ВР32И-35А30220 250А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в составе низковольтных комплектных устройств (НКУ) для создания видимого разрыва цепи перед техобслуживанием, ремонтом или проверкой оборудования. Подходит для систем с напряжением до 690 В и частотой 50 Гц. Может использоваться в качестве главного выключателя в щитах управления, на входе в распределительные пункты, у станков, насосов, конвейеров и других промышленных потребителей.

Технические характеристики

• Номинальный ток длительной нагрузки — 250 А
• Номинальное напряжение изоляции — 690 В
• Количество силовых полюсов — 3
• Условный номинальный ток короткого замыкания — 14 000 кА
• Максимальное сечение подключаемого кабеля — 50 мм²
• Тип присоединения — болтовое
• Степень защиты — IP00 (без защиты от внешних воздействий)
• Тип рукоятки — рычажного типа, с возможностью снятия
• Цветовая индикация — положение «Включено» обозначено визуально
• Способ монтажа — на монтажную плату
• Климатическое исполнение — УХЛ3 (работает при температуре от −40°C до +40°C, в условиях повышенной влажности)
• Срок службы — 10 лет
• Соответствие нормативам — ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009

Совместимость и монтаж

Выключатель-разъединитель ВР32И-35А30220 250А — встраиваемое устройство фиксированной установки. Монтируется на металлическую монтажную плиту внутри распределительного щита. Присоединение проводов и шин осуществляется через болтовые зажимы. Поддерживается подключение как медных, так и алюминиевых токоведущих элементов. Для надежного контакта необходимо соблюдать момент затяжки болтов согласно руководству производителя. Кабель сечением более 50 мм² использовать нельзя — это может повредить зажимы или вызвать нагрев. Рукоятка снимается после отключения для предотвращения случайного включения.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-35А30220 250А соответствует ГОСТ Р 50030.3, что гарантирует соответствие международным требованиям к безопасности коммутационных аппаратов. Конструкция предусматривает двойной видимый разрыв цепи — при отключенном состоянии все три полюса физически разомкнуты, и разрыв можно визуально контролировать. Цветовая индикация положения «Включено» позволяет оператору сразу определить состояние аппарата. Съемная рукоятка позволяет заблокировать устройство в отключенном режиме, исключая риск включения во время работ. Однако степень защиты IP00 требует обязательного размещения в закрытом корпусе — использование вне щита запрещено.

Преимущества

• Высокая коммутационная способность (14 000 кА) обеспечивает надежность даже при аварийных режимах
• Двойной видимый разрыв — повышает безопасность при техобслуживании
• Съемная рукоятка — позволяет применять системы блокировки LOTO (Lock Out Tag Out)
• Поддержка медных и алюминиевых жил — гибкость при подключении существующих сетей
• Низкие потери мощности благодаря современным контактным материалам
• Простота монтажа на монтажную плату — совместима со стандартными щитами

Ограничения применения

• Не предназначен для частых включений/выключений — только для ручного отключения при плановых работах
• Степень защиты IP00 — не допускает эксплуатацию вне герметичного корпуса
• Не имеет встроенной защиты от перегрузки или короткого замыкания — должен использоваться в паре с автоматическими выключателями или предохранителями
• Запрещена работа при напряжении выше 690 В или частоте отличной от 50 Гц
• Не рекомендован для установки в помещениях с агрессивной средой (например, химические производства) без дополнительной защиты

Примеры использования

• Главный выключатель на входе в распределительный щит промышленного цеха
• Отключающее устройство перед частотным преобразователем на конвейере
• Разъединитель в щите питания насосной станции
• Точка отключения для техобслуживания сварочного оборудования
• Функциональный элемент в системах автоматизации с ручным управлением

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 50 мм² — иначе есть риск перегрева и выхода из строя
• Обязательно используйте снятую рукоятку в виде бирки LOTO при проведении ремонтных работ
• Устанавливайте выключатель-разъединитель ВР32И-35А30220 250А только в закрытых щитах с классом защиты не ниже IP54
• При подключении алюминиевых шин используйте переходные шайбы и смазку для предотвращения окисления
• Проверяйте плотность затяжки болтов регулярно — особенно после первых нескольких включений
• Не используйте этот прибор вместо автоматического выключателя — он не отключает при перегрузке!
