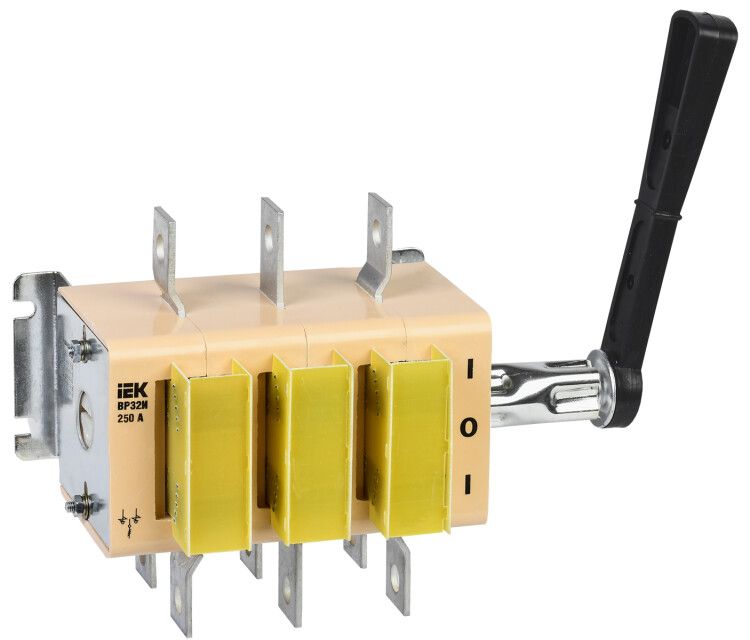

Выключатель-разъединитель ВР32И-35В71250 250А | SRK21-211-250 IEK

Выключатель-разъединитель реверсивный ВР32И-35В71250 250А от IEK предназначен для ручного отключения и перевода электрической цепи между двумя источниками питания. Применяется в составе низковольтных распределительных устройств, где требуется надежное механическое отключение и визуальный контроль состояния цепи.

Назначение и область применения

Выключатель-разъединитель реверсивный ВР32И-35В71250 250А используется для неавтоматического переключения нагрузки между двумя источниками переменного тока. Подходит для установки в щитовые комплекты, распределительные пункты и силовые ящики. Обеспечивает безопасную изоляцию участка сети перед проведением работ. Может применяться как главный выключатель в системах с несколькими питанием, например, на объектах с резервными генераторами или двухцепными линиями.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока частотой 50 Гц.
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно.
• Условный номинальный ток короткого замыкания: 14 000 кА - обеспечивает устойчивость к импульсным токам КЗ, но не является автоматическим выключателем и не отключает КЗ самостоятельно.
• Максимальное сечение кабеля: 150 мм2 - позволяет подключать крупногабаритные медные или алюминиевые жилы и шины.
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу внутри щита с помощью болтовых креплений.
• Тип присоединения: болтовое - требует затяжки клемм ключом, не предусматривает быстрозажимные зажимы.
• Вид рукоятки: рычажного типа - удобна для оперативного переключения, имеет фиксацию в крайних положениях.
• Конструкция: встраиваемое стационарное устройство - не снимается после установки, не предназначен для переносного использования.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допускает повышенную влажность, но не в условиях постоянного конденсата.
• Степень защиты: IP00 - нет защиты от пыли и воды; должен использоваться только внутри закрытых щитов.
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Выключатель-разъединитель реверсивный ВР32И-35В71250 250А совместим с любыми низковольтными комплектными устройствами, соответствующими ГОСТ Р 50030.3. Монтаж выполняется на монтажной плите с предварительно просверленными отверстиями. Для подключения используются медные или алюминиевые шины и кабели сечением до 150 мм2. Болтовые зажимы должны затягиваться моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. После монтажа проверьте свободное перемещение рычага и отсутствие люфта.

Безопасность и стандарты

Выключатель-разъединитель реверсивный ВР32И-35В71250 250А соответствует ГОСТ Р 50030.3 и ТУ 3424-029-18461115-2009. Конструкция обеспечивает двойной видимый разрыв цепи - при отключенном состоянии все три полюса физически разомкнуты, что гарантирует безопасность при работе на оборудовании. Цветовая индикация (обычно красный/зеленый) показывает текущее положение: “Включено” / “Отключено”. Съемная рукоятка позволяет заблокировать устройство в отключенном состоянии, исключая случайное включение.

Преимущества

• Двойной видимый разрыв - повышает безопасность при техобслуживании.
• Цветовая индикация положения - снижает риск человеческой ошибки.
• Съемная рукоятка - возможность запирания в отключенном состоянии (LOTO).
• Поддержка медных и алюминиевых проводников - универсальность подключения.
• Низкие потери мощности - благодаря качественным контактным материалам.
• Высокая термическая и электродинамическая стойкость - выдерживает токи КЗ до 14 кА.

Ограничения применения

• Не предназначен для автоматического отключения при перегрузках или КЗ - обязательно нужен защитный автомат или предохранитель в цепи.
• Степень защиты IP00 - нельзя использовать вне закрытых щитов, даже в помещениях с высокой влажностью.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удаленного контроля или блокировки.
• Требуется ручное управление - не подходит для дистанционного или программного управления.
• Не рекомендован для частого переключения (>10–15 раз в день) - срок службы ограничен механической износостойкостью.

Примеры использования

• Главный выключатель в распределительном щите с резервным питанием от дизель-генератора.
• Реверсивное переключение между основной и резервной линией на насосной станции.
• Отключающее устройство перед ремонтными работами на промышленном конвейере.
• Разъединитель в цепи частотного преобразователя для безопасности при обслуживании.

Практические советы

• При подключении алюминиевых шин используйте переходные медно-алюминиевые наконечники - избегайте прямого контакта меди с алюминием.
• Проверяйте затяжку болтов через 1–2 месяца после первого включения - возможна усадка материала.
• Обязательно применяйте блокировочные бирки на съемной рукоятке при выполнении работ - это требование ПТЭ и ПБ.
• Не используйте ВР32И-35В71250 250А в качестве единственной защиты - всегда сочетайте с автоматическим выключателем.
• При монтаже в щитах с плотной компоновкой учтите габариты устройства - рычаг требует свободного хода +-15°.
