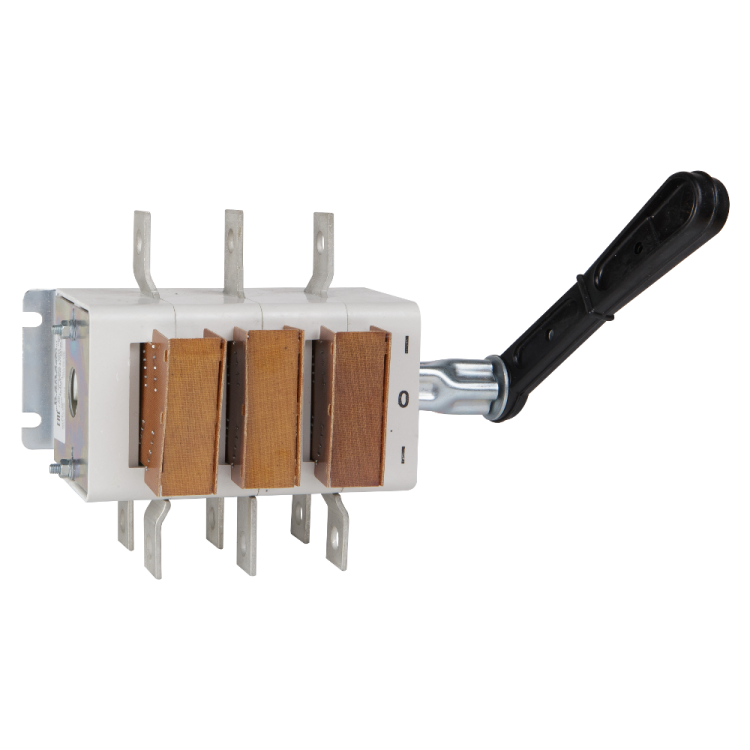

Рубильник ВР32-35 В71250 250А УХЛ3 КЭАЗ 103390

Выключатель-разъединитель ВР32-35-В71250-250А-УХЛ3 от КЭАЗ - устройство для безопасного отключения и размыкания электрической цепи под нагрузкой, предназначенное для стационарной установки в распределительных щитах. Модель с рычажным управлением, IP00 и климатическим исполнением УХЛ3 подходит для промышленных объектов с переменным и постоянным током.

Назначение и область применения

Выключатель-разъединитель ВР32-35-В71250-250А-УХЛ3 выполняет две функции: коммутацию рабочего тока до 250 А и механическое разъединение цепи для обслуживания. Он используется как сервисный, аварийный или предохранительный выключатель в системах с напряжением до 660 В. Подходит для управления двигателями, конвейерами, нагревательными установками и другим оборудованием класса AC-3 мощностью до 100 кВт.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Род тока: переменный (AC) и постоянный (DC)
• Частота: 50/60 Гц
• Условный ток короткого замыкания: 14 кА
• Максимальное сечение кабеля: 150 мм2
• Номинальная мощность (AC-3, 400 В): 100 кВт
• Климатическое исполнение: УХЛ3 (работает при температуре от -60C до +40C, в условиях повышенной влажности)
• Конструкция: стационарная, с дугогасительной камерой
• Тип присоединения: винтовые зажимы
• Тип рукоятки: рычажный, съемный
• Габариты: 172,5 × 162 × 124 мм
• Степень защиты: IP00 (без внешней защиты, требует установки в корпус)
• Цвет управляющего элемента: черный

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-В71250-250А-УХЛ3 рассчитан на монтажную плату и фронтальную установку в шкафы и щиты. Для надежного соединения используйте кабели сечением до 150 мм2. Винтовые зажимы обеспечивают прочный контакт, но требуют периодической проверки затяжки. Съемная рукоятка позволяет блокировать устройство в положении “выключено” - удобно для работ по техобслуживанию. Устройство совместимо с другими компонентами серии ВР-32.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35-В71250-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Наличие дугогасительной камеры обеспечивает гашение дуги при отключении под нагрузкой, снижая риск повреждения контактов. Устройство пригодно для использования в качестве устройства аварийной остановки, что делает его подходящим для систем безопасности по нормам промышленной автоматизации.

Преимущества

• Дугогасительная камера позволяет отключать нагрузку без риска повреждения контактов
• Съемная рукоятка обеспечивает возможность блокировки и предотвращает случайное включение
• Высокая коммутационная способность (14 кА) защищает от последствий КЗ
• Климатическое исполнение УХЛ3 гарантирует работу в холодных и влажных помещениях
• Фронтальный монтаж и компактные габариты упрощают установку в плотных щитах

Ограничения применения

Выключатель-разъединитель ВР32-35-В71250-250А-УХЛ3 имеет степень защиты IP00 - он не защищен от пыли, влаги и прикосновений. Его нельзя устанавливать вне электрощита. Также устройство не предназначено для частых операций включения/отключения - рекомендовано использовать как редкий переключатель, а не для регулярного управления двигателем. Не применяйте в средах с взрывоопасными газами или агрессивными химикатами без дополнительной герметизации.

Примеры использования

• Автоматизация производства: отключение питания станка перед техобслуживанием
• Конвейерные линии: аварийное отключение при срабатывании датчиков
• Обогревательные системы: ручное отключение при ремонте
• Щитовые комнаты: основной разъединитель перед счетчиком или преобразователем частоты

Практические советы

• При монтаже в щит соблюдайте минимальные зазоры между аппаратами - габариты 172,5×162×124 мм требуют свободного доступа к рукоятке
• Используйте винтовые зажимы только с жилами, зачищенными на 10–12 мм; не допускайте перегиба провода
• Проверяйте затяжку клемм каждые 6–12 месяцев, особенно при высоких токах
• Съемная рукоятка должна храниться отдельно, чтобы исключить случайное включение
• Не заменяйте этот выключатель на обычный рубильник - наличие дугогасительной камеры критично для работы под нагрузкой
