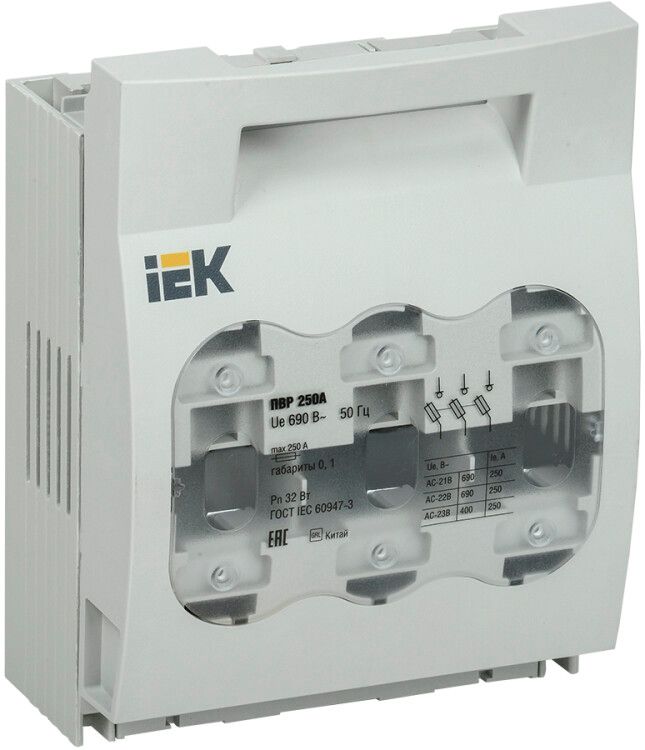

Выключатель-разъединитель-предохранитель 250А KARAT IEK SRP-20-3-250

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-20-3-250 - устройство для ручного отключения и защиты электрических цепей переменного тока до 690 В. Подходит для установки в распределительные щиты и низковольтные комплектные устройства, обеспечивает безопасную коммутацию под нагрузкой и замену предохранителей без демонтажа всего аппарата.

Назначение и область применения

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-20-3-250 выполняет три функции одновременно: служит выключателем для ручного отключения цепи, разъединителем для создания видимого разрыва в сети и предохранителем для защиты от перегрузок и коротких замыканий. Применяется в системах с переменным током 50 Гц, где требуется надёжное и контролируемое отключение - например, на входе оборудования, в распределительных щитах, на участках с высокой плотностью нагрузки.

Технические характеристики

• Номинальный ток: 250 А - способен длительно работать с током до этого значения без перегрева.
• Номинальное напряжение: 690 В - рассчитан на использование в сетях до 690 В переменного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип защиты: ножевой предохранитель - использует стандартные плавкие вставки типоразмера 1.
• Род тока: переменный (AC) - не предназначен для постоянного тока.
• Степень защиты: IP30 - защищён от доступа инструментов и предметов более 2,5 мм, но не герметичен; не подходит для улицы или сырых помещений.
• Материал корпуса: пластик, самозагасающий - не поддерживает горение, повышает пожаробезопасность.
• Максимальное сечение кабеля: 120 мм2 - позволяет подключить мощные медные или алюминиевые проводники.
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не требует DIN-рейки.
• Габарит предохранителя: типоразмер 1 - совместим со стандартными плавкими вставками этого типа.
• Наличие прозрачной крышки: да - позволяет визуально проверить состояние плавкой вставки без вскрытия.
• Вид привода: ручной - управление осуществляется через ручку, автоматического отключения нет.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, но внутри закрытых помещений.
• Нормативный документ: ГОСТ Р 30011.3 - соответствует требованиям российских стандартов на коммутационные аппараты.

Совместимость и монтаж

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-20-3-250 монтируется на монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной установки необходимо обеспечить свободный доступ к ручке управления и возможность быстрой замены предохранителя. Клеммы рассчитаны на подключение медных и алюминиевых проводников сечением до 120 мм2 - перед подключением рекомендуется использовать наконечники для алюминия. Прозрачная крышка легко снимается для замены плавкой вставки - не требует отсоединения проводов. Устройство не имеет дополнительных контактов (НО = 0), поэтому нельзя подключить сигнализацию состояния.

Безопасность и стандарты

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-20-3-250 соответствует ГОСТ Р 30011.3, что гарантирует соответствие требованиям безопасности при работе с сетями до 690 В. Конструкция включает дугогасительные камеры, позволяющие безопасно отключать цепь даже под нагрузкой. Корпус из самозагасающего пластика снижает риск распространения огня. Однако степень защиты IP30 исключает применение в помещениях с брызгами воды, пылью или агрессивной средой - для таких условий необходима дополнительная защита (например, корпус IP54/IP65).

Преимущества

• Комбинированная функция - выключатель, разъединитель и предохранитель в одном корпусе экономят место в шкафу.
• Прозрачная крышка - позволяет оперативно определить пробитую плавкую вставку без инструментов.
• Коммутация под нагрузкой - благодаря дугогасительным камерам можно отключать цепь при рабочем токе, не опасаясь дуги.
• Поддержка двух типов проводников - удобно при модернизации старых объектов с алюминиевой проводкой.
• Высокий срок службы - 15 лет при нормальных условиях эксплуатации снижают затраты на замену.

Ограничения применения

• Не подходит для наружной установки - IP30 не защищает от влаги и пыли.
• Не автономен - не имеет автоматического отключения по току или времени, требует ручного вмешательства.
• Нет дополнительных контактов - невозможно подключить сигналы состояния (например, “замкнут”/“разомкнут”) к системе управления.
• Только переменный ток - запрещено использовать в цепях постоянного тока.
• Запрещена установка в местах с вибрацией выше допустимой - возможен контактный износ.

Примеры использования

• Входной рубильник с защитой на распределительном щите промышленного станка.
• Защита силовой линии конвейера в цеху с частыми пусками.
• Коммутационный пункт для группы освещения в производственном здании.
• Разъединитель для технического обслуживания преобразователя частоты.

Практические советы

• Выбирайте плавкие вставки с номиналом не выше 250 А - превышение вызывает перегрев и выход из строя.
• Проверяйте целостность вставки после каждого срабатывания - даже если она не перегорела, внутренние элементы могли повредиться.
• При подключении алюминиевых проводов обязательно используйте переходные наконечники и смазку против окисления.
• Не открывайте крышку во время работы - даже при отключенной ручке есть риск наличия остаточного напряжения.
• Убедитесь, что монтажная плита жёсткая - вибрации могут ослабить контакты и вызвать нагрев.
• При замене предохранителя всегда отключайте питание - хотя устройство рассчитано на коммутацию под нагрузкой, это правило безопасности.
