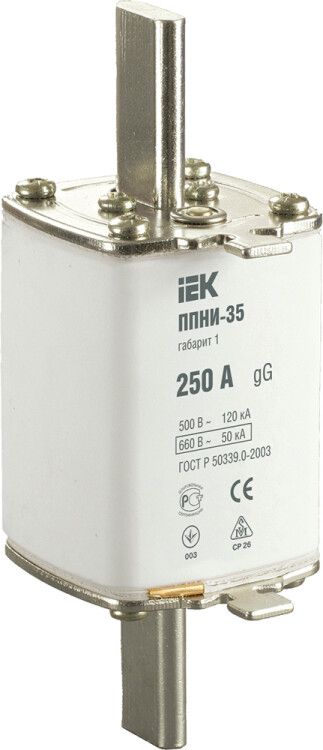

Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А | DPP30-250 IEK

Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах питания с напряжением до 690 В. Артикул dpp30-250 соответствует модели от бренда IEK.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Относится к категории gL/gG, что означает универсальное применение: защищает как силовые кабели, так и оборудование с высокими пусковыми токами.

• Подходит для установки в ВРУ, ЩО, ШРПНН, ШР и других распределительных устройствах.
• Применяется в однофазных и трёхфазных сетях переменного тока 50 Гц.
• Часто встречается в системах питания станков, насосов, компрессоров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает.
• Габарит: 1 - стандартный размер для втычных вставок, совместимый с большинством держателей серии ППНИ.
• Род тока: Переменный (AC) - работает только в сетях переменного тока, не постоянным током.
• Количество полюсов: 1 - одна вставка защищает один фазный проводник.
• Способ монтажа: На аппарат - устанавливается в специальный держатель (не монтируется прямо на шины).
• Степень защиты: IP00 - вставка не имеет внешней изоляции; требует обязательной установки в корпус или держатель с защитой.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью, но без воздействия осадков и прямых потоков воды.
• Срок службы: 15 лет - гарантийный срок работы при соблюдении условий эксплуатации.
• Индикация: Передняя - позволяет визуально определить состояние спирали через окно в держателе.
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А совместима со всеми держателями предохранителей серии ППНИ, имеющими габарит 1. Монтаж выполняется путём введения контактов вставки в зажимы держателя - без инструментов. Для надёжной работы необходимо использовать оригинальные или сертифицированные держатели того же класса. Нельзя устанавливать вставку вручную без держателя - контакт будет нестойкий, возможен нагрев и возгорание.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, которые регламентируют механическую прочность, термическую стойкость и гарантированное отключение при КЗ. Индикация состояния обеспечивает быстрое выявление пробоя. Благодаря высокой отключающей способности (150 кА) вставка безопасна даже в условиях крупных аварийных токов на стороне низкого напряжения.

Преимущества

• Высокая коммутационная способность - надёжно отключает даже самые мощные КЗ.
• Простая замена - не требуется демонтаж всего аппарата, достаточно заменить одну вставку.
• Визуальная индикация - сразу видно, сработала ли вставка.
• Долгий срок службы - до 15 лет при правильной эксплуатации.
• Совместимость с широким кругом устройств - благодаря стандартизованным габаритам.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC.
• Не имеет степени защиты выше IP00 - обязательно нужен корпус или держатель с защитой от доступа к токоведущим частям.
• Не рекомендовано использование вне закрытых помещений - климатическое исполнение УХЛ3 исключает открытые площадки и условия с осадками.
• Максимальный ток - 250 А; для больших нагрузок потребуется вставка другого номинала или другой серии.
• Не подлежит восстановлению после срабатывания - является расходным материалом.

Примеры использования

• Защита входного автомата в распределительном щите ВРУ на 400 В/250 А.
• Фазовая защита двигателя 180 кВт в шкафу управления ШРПНН.
• Автоматическая защита кабельной линии от трансформаторной подстанции до цехового оборудования.
• Дублирующий элемент защиты в многоступенчатой системе координированной защиты.

Практические советы

• Выбирайте вставку точно по номинальному току - нельзя заменять 250 А на 315 А ради “большей безопасности” - это лишает цепь защиты.
• Проверьте перед установкой целостность держателя - поврежденные контакты вызывают перегрев даже новой вставки.
• При замене всегда используйте ту же модель и тип - меняйте только на аналогичную по характеристикам (gG, 250 А, габарит 1).
• Убедитесь, что система питается именно переменным током - попытки установки в DC-цепи опасны!
• При наличии нескольких вставок в одном щите - помечайте их по функциональному назначению, чтобы ускорить диагностику.
