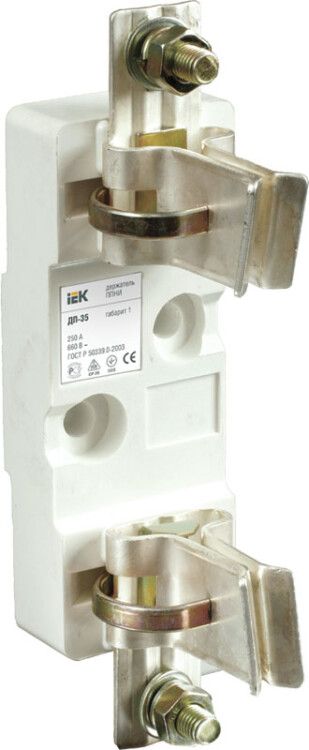

Держатель плавкого предохранителя ДП-35 габ. 1.250А IEK DPP30D-DP-250

Держатель плавкого предохранителя ДП-35, габарит 1, 250А от IEK предназначен для установки однополюсных предохранителей серии ППNI в распределительных устройствах. Этот держатель обеспечивает надёжное механическое и электрическое соединение с предохранителем на ток до 250 А, соответствует ГОСТ Р 50339.1-92 и совместим с оборудованием серии ППНИ.

Назначение и область применения

Держатель плавкого предохранителя ДП-35, габарит 1, 250А используется для фиксации и подключения однополюсных предохранителей типа gG в цепях переменного тока. Применяется в промышленных системах распределения энергии: вводно-распределительных устройствах (ВРУ), шкафах распределительных (ШР, ШРС), щитах управления, трансформаторных подстанциях (ЩО) и других аппаратах низкого напряжения. Подходит для работы в составе оборудования серии ППНИ.

Технические характеристики

• Номинальный ток: 250 А - способен безопасно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 220 В - рассчитан на работу в сетях до 220 В переменного тока (AC);
• Габарит: 1 (NH1) - соответствует стандартному формату NH1, что гарантирует совместимость с предохранителями этого класса;
• Количество полюсов: 1 - предназначен для защиты одной фазы или одного провода;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не подходит для влажных или запылённых сред без дополнительной оболочки;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий монтажа и нагрузки;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и умеренной влажности, типично для помещений с контролируемым микроклиматом;
• Способ монтажа: монтажная плата - крепится через отверстия на печатной плате или металлическом основании, требует сверления и фиксации болтами/винтами;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствие государственным стандартам на держатели плавких предохранителей.

Совместимость и монтаж

Держатель ДП-35, габарит 1, 250А совместим исключительно с предохранителями серии ППНИ и другими изделиями, соответствующими габариту NH1. Для монтажа требуется подготовить отверстия в монтажной плате согласно геометрии корпуса. Клеммы держателя рассчитаны на зажим проводов сечением до 50 мм2. Перед установкой проверьте, чтобы контакты были чистыми и не деформированы. Напряжение питания не должно превышать 220 В AC - использование в сетях выше 220 В недопустимо даже при наличии предохранителя с большей номинальной величиной напряжения.

Безопасность и стандарты

Держатель ДП-35, габарит 1, 250А сертифицирован по ГОСТ Р 50339.1-92 и соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция исключает случайное прикосновение к токоведущим частям при установленном предохранителе благодаря изоляционным материалам и закрытому контуру. Соответствует также нормам ГОСТ Р 50339.0 и 50339.2, применяемым к предохранителям серии ППНИ.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам в промышленной среде;
• Надёжный контакт - серебряные элементы внутри клемм минимизируют переходное сопротивление и нагрев;
• Простота замены - позволяет менять предохранитель без демонтажа всего устройства;
• Подтверждённая долговечность - срок службы 15 лет при правильной эксплуатации;
• Совместимость с продукцией IEK - легко интегрируется в системы, собранные на базе компонентов бренда.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC) до 220 В;
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать вне закрытых щитов;
• Не подходит для установки в условиях температуры ниже −40 C или выше +40 C;
• Запрещено использовать с предохранителями другого габарита (например, NH2, NH3) - возможен риск плохого контакта или повреждения;
• Не рекомендован для частых операций включения/выключения - предназначен только для защиты, а не для коммутации.

Примеры использования

• Защита входного кабеля в ВРУ промышленного цеха;
• Установка в шкафу управления насосной станцией;
• Функциональный элемент в распределительном щите ШРПНН;
• Компонент в системе автоматизации на основе оборудования серии ППНИ.

Практические советы

• При монтаже используйте только предохранители ППНИ с таким же номиналом тока - 250 А - и соответствующим габаритом NH1;
• Проверяйте плотность затяжки клемм: слабый контакт вызывает перегрев, слишком сильный - повреждает металл;
• Не устанавливайте держатель рядом с источниками тепла - температура вокруг должна оставаться в пределах UHL4;
• При обслуживании всегда отключайте питание - даже при вынутом предохранителе клеммы остаются под напряжением;
• Для удобства замены выбирайте места с достаточным свободным пространством перед держателем - он не имеет механизма быстрого извлечения.
