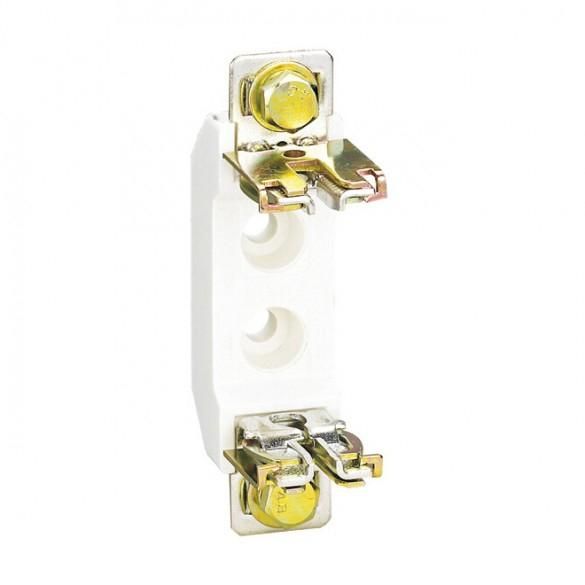

Держатель плавкой вставки RT36-1-250, габарит 1, 250А (R) | 521545 CHINT

Держатель плавкой вставки CHINT 521545 предназначен для установки однополюсных плавких вставок габарита 1 (NH1) с номинальным током до 250 А. Применяется в распределительных щитах и силовых цепях промышленного оборудования, обеспечивая надёжную фиксацию и безопасный доступ к вставке для замены.

Назначение и область применения

Держатель плавкой вставки CHINT 521545 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он удерживает плавкую вставку в рабочем состоянии, позволяет легко менять её при срабатывании и обеспечивает изоляцию между токоведущими частями и корпусом. Подходит для установки в силовые щиты, пускатели, комплектные устройства и другие системы, где требуется быстрая замена предохранителей.

Технические характеристики

• Номинальный ток: 250 А — выдерживает постоянную нагрузку до этого значения без нагрева и повреждений;
• Габарит: 1 (NH1) — соответствует стандартному формату плавких вставок NH1, совместим со всеми вставками этого типа;
• Количество полюсов: 1 — рассчитан на защиту одной фазы или одного провода;
• Исполнение на шину: да — можно монтировать прямо на DIN-рейку без дополнительных креплений;
• Материал корпуса: термостойкий пластик, устойчивый к высоким температурам при срабатывании вставки.

Совместимость и монтаж

Держатель CHINT 521545 совместим с любыми плавкими вставками стандарта NH1, имеющими номинальный ток до 250 А. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводников сечением до 95 мм². Для подключения используйте кольцевые наконечники или зажимы с подходящим усилием затяжки — не более 1,8 Н·м, чтобы не повредить контакты.

Безопасность и стандарты

Держатель соответствует требованиям IEC 60269-1 и IEC 60269-2 для предохранителей класса gG/gL. Обеспечивает электроизоляцию и механическую прочность при работе в условиях повышенной влажности и запылённости. Конструкция исключает случайное прикосновение к токоведущим частям при установленной вставке.

Преимущества

• Удобная фиксация вставки — защёлкающиеся зажимы обеспечивают плотный контакт и снижают риск нагрева;
• Чёткая маркировка — есть место для этикетки с указанием номинала вставки;
• Высокая долговечность — корпус выполнен из материала, устойчивого к старению и воздействию УФ-лучей;
• Поддержка шинного монтажа — экономит время при сборке щитов и уменьшает количество крепёжных элементов.

Ограничения применения

Не применяется в цепях переменного тока выше 1000 В. Не рекомендован для использования в средах с взрывоопасными газами или пылью без дополнительной защиты. Не подходит для многополюсных систем — требует установки трёх отдельных держателей для трёхфазной сети. Не предназначен для частых операций включения/выключения — только для защиты, а не для коммутации.

Примеры использования

• Защита входного кабеля в распределительном щите промышленного станка;
• Резервирование питания конвейера в пищевой промышленности;
• Установка в автоматических выключателях с функцией предохранителя;
• Замена в существующих щитах, где ранее использовались аналогичные держатели габарита NH1.

Практические советы

• Перед заменой вставки обязательно отключите питание — даже при открытом держателе возможна опасность поражения током;
• Проверьте соответствие номинала новой вставки — использование вставки на меньший ток вызовет ложные срабатывания, на больший — потерю защиты;
• При монтаже на шину убедитесь, что держатель плотно защёлкнут — слабое крепление может привести к перегреву;
• Держатель CHINT 521545 не требует обслуживания, но периодически проверяйте состояние контактов и отсутствие следов оплавления на корпусе.
