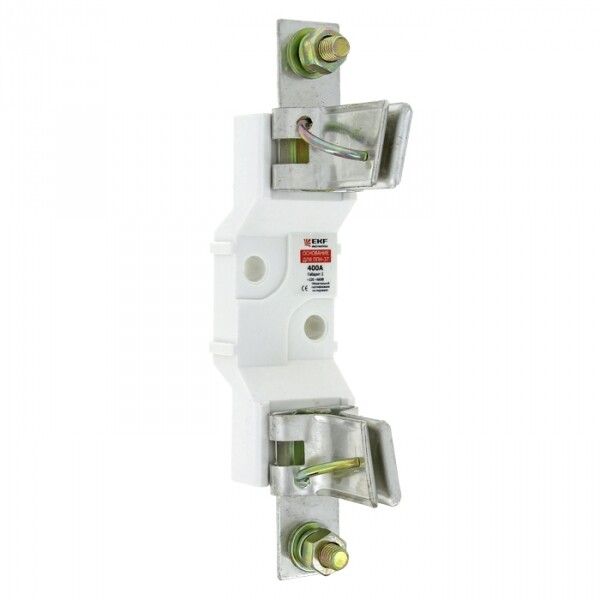

Основание с держателем к ППН-35 габарит 1 | fusb-35 EKF

Основание с держателем к ППН-35 габарит 1 от EKF (артикул fusb-35) - это крепёжный элемент для установки плавких предохранителей ППН на монтажную плату. Используется в распределительных щитах и промышленных электроустановках для обеспечения надёжной фиксации и коммутации в цепях переменного тока 220 В.

Назначение и область применения

Основание с держателем к ППН-35 габарит 1 служит для механического крепления и электрического соединения плавких предохранителей типа ППН. Подходит для установки в распределительных и вводно-распределительных устройствах. Применяется в системах, где требуется защита кабельных линий и оборудования от перегрузок и коротких замыканий. Часто используется в промышленных условиях: на станках, конвейерах, пультах управления.

Технические характеристики

• Номинальный ток: 250 А - выдерживает длительные нагрузки до этого значения без перегрева;
• Рабочее напряжение: 220 В - оптимально для сетей с таким уровнем напряжения; совместимо с предохранителями ППН, рассчитанными на 660 В максимум;
• Количество полюсов: 1 - предназначен для однополюсных предохранителей;
• Габарит: NH1 (габарит 1) - соответствует стандартному размеру плавких вставок, что гарантирует совместимость с большинством моделей ППН;
• Частота: 50 Гц - работает в сетях промышленного переменного тока;
• Материал корпуса: пластик - изоляционный, устойчивый к воздействию среды;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды;
• Климатическое исполнение УХЛ3 - допускает работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Диапазон рабочих температур: от -40 до +55 C - позволяет использовать в суровых условиях, включая зимние условия на открытых площадках;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и сборки;
• Соответствие стандарту: ГОСТ Р 50339.1-92 - соблюдены требования к безопасности и надёжности.

Совместимость и монтаж

Основание с держателем к ППН-35 габарит 1 совместимо исключительно с предохранителями ППН, имеющими габарит NH1. Монтаж осуществляется на монтажную плату - крепится болтами или саморезами через отверстия в корпусе. Не требует специальных инструментов, но важно проверить соответствие посадочных отверстий на плате. Нельзя использовать с другими типами предохранителей (например, DIAZED, NGK, ARI). Обязательно отключите питание перед установкой или заменой вставки.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.1-92, который регламентирует безопасность и эксплуатационные параметры держателей плавких предохранителей. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - поэтому не рекомендуется для установки во влажных или запылённых местах без дополнительной защиты. Климатическое исполнение УХЛ3 подтверждает возможность работы в условиях низких температур, характерных для северных регионов России.

Преимущества

• Простая и надёжная конструкция - минимум движущихся деталей, снижает риск отказа;
• Высокая теплостойкость пластика - не деформируется даже при длительной работе на пределе тока;
• Широкий температурный диапазон - можно применять в холодных складах, на улице в закрытых шкафах;
• Совместимость с сертифицированными предохранителями ППN - гарантированная работа всей системы защиты;
• Длительная гарантия - 5 лет свидетельствуют о качестве производства EKF.

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно;
• Не предназначен для автоматических переключений - только ручная замена плавкой вставки;
• Не совместим с предохранителями других габаритов (NH2, NH3 и т.д.) - только NH1;
• Не используйте в цепях постоянного тока - изделие рассчитано только на 50 Гц переменного тока;
• Требует отдельной покупки - не входит в комплект предохранителя ППН.

Примеры использования

• Защита силового кабеля на участке конвейера в пищевой промышленности;
• Установка в вводном распределительном устройстве (ВРУ) производственного цеха;
• Фиксация предохранителя в пульте управления насосной станцией;
• Замена старого держателя в щите освещения в неотапливаемом помещении при температуре ниже 0 C.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на плате точно совпадали с крепёжными отверстиями основания - иначе возникнет перекос и плохой контакт;
• При использовании в холодных условиях (ниже -20 C) не торопитесь вставлять плавкую вставку - пластик становится хрупче;
• Обязательно выбирайте вставку с номиналом ≤250 А - превышение вызовет перегрев и выход из строя держателя;
• Не забудьте, что основание с держателем к ППН-35 габарит 1 - это лишь крепление; сами предохранители ППН необходимо приобрести отдельно;
• Для обслуживания удобнее всего использовать инструмент с изолированными ручками - даже при отключенном питании есть риск остаточного заряда.
