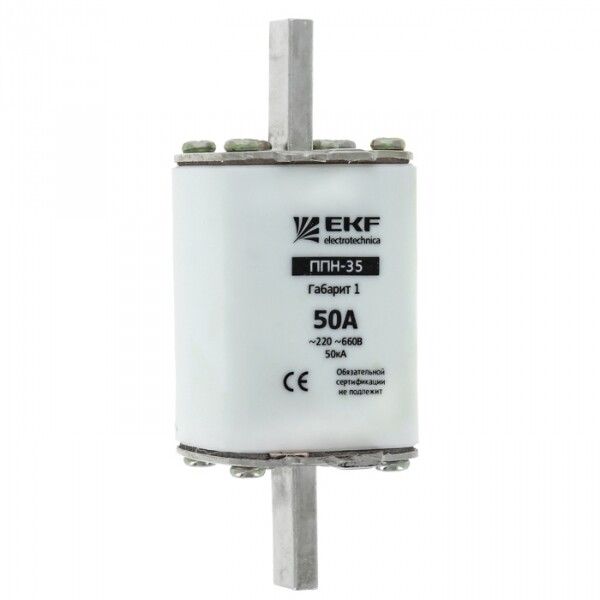

Вставка плавкая ППН-35 250/125А габарит 1 PROxima EKF fus-35/250/125

Плавкая вставка ППН-35 250/125А габарит 1 от EKF - это однополюсный предохранитель типа gL/gG для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул fus-35/250/125 соответствует сериям PROxima и EKF, предназначен для установки в распределительных щитах и коммунальных системах с напряжением до 660 В.

Назначение и область применения

Плавкая вставка ППН-35 250/125А габарит 1 защищает кабельные линии, двигатели и другое оборудование от повреждений при сверхтоках - как длительной перегрузке, так и аварийном коротком замыкании. Применяется в низковольтных распределительных устройствах: ЩО-70, ВРУ1, ШРС1, автоматических выключателях и других комплектных изделиях. Подходит для промышленных объектов, энергообъектов и объектов ЖКХ с сетями переменного тока 50 Гц.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - максимальный ток КЗ, который вставка безопасно прерывает;
• Род тока: переменный (AC), 50 Гц - работает только в сетях с частотой 50 Гц;
• Количество полюсов: 1 - однофазное исполнение;
• Габарит: 1 - совместим со стандартными держателями габарита 1;
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий; класс gG - широкий спектр применения, gL - повышенная чувствительность к перегрузкам;
• Исполнение: втычное - монтируется путём вставления в контактную пару;
• Способ монтажа: монтажная плата - требует фиксации в специальном держателе на плате или щите;
• Материал корпуса: пластик - легкий, ударостойкий, не проводящий ток материал;
• Диапазон рабочих температур: от –40 до +55 C - допустимый интервал для работы в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - умеренно холодный климат с возможностью воздействия влаги и запыления;
• Степень защиты: IP00 - внутренняя часть не имеет внешней защиты, требуется установка в закрытом корпусе;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствие российскому стандарту на плавкие вставки.

Совместимость и монтаж

Плавкая вставка ППН-35 250/125А габарит 1 совместима с любыми держателями, выполненными под габарит 1 согласно ГОСТ. Для установки используется стандартный втычной механизм - вставка просто вставляется в контакты держателя. Монтаж осуществляется исключительно через специально предусмотренные места на монтажной плате или внутри распределительного устройства. Недопустимо использовать вставку без держателя или в открытых местах - из-за степени защиты IP00 она не защищена от случайного прикосновения или попадания сторонних предметов.

Безопасность и стандарты

Вставка выполнена в соответствии с ГОСТ Р 50339.1-92 и прошла проверку на отключение токов КЗ до 50 кА. Корпус из прочного пластика препятствует распространению дуги при срабатывании. Индикатор срабатывания позволяет визуально определить, что вставка пробита - снижается время диагностики отказа. Однако, поскольку степень защиты IP00 не предусматривает никакую внешнюю защиту, использование вне герметичного корпуса недопустимо - риск поражения током и возгорания высок.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивают надёжное отключение даже при серьёзных КЗ;
• Низкие потери мощности - на 40% ниже, чем у старых моделей ПН-2, что снижает нагрев и увеличивает эффективность системы;
• Уменьшенные габариты - на 15% компактнее аналогов ПН-2, экономит место в щитах;
• Индикатор срабатывания - позволяет быстро найти проблемную вставку без тестирования;
• Подтверждённая долговечность - 5 лет гарантии при работе в заданных условиях;
• Совместимость с универсальным съемником - удобство замены без необходимости отключения всей группы оборудования.

Ограничения применения

• Не для постоянного тока - работает только в сетях переменного тока 50 Гц;
• Степень защиты IP00 - нельзя применять в открытых или сырых помещениях без корпуса;
• Требуется обязательное использование с подходящим держателем - самостоятельная установка без него опасна;
• Не рекомендовано для частых операций включения/выключения - предохранители не являются устройствами управления;
• Работает только при температуре от –40 до +55 C - экстремальные значения выше или ниже выводят её из нормальной работы;
• Не подходит для защиты электронных нагрузок с импульсными токами - лучше выбрать более быстродействующие типы (например, aR).

Примеры использования

• Защита входных кабелей питания в распределительном щите ЩО-70;
• Обеспечение безопасности двигателей насосов на водоочистных станциях;
• Функциональная защита групповой линии освещения в административном здании;
• Установка в составе ВРУ1 для защиты основного ввода предприятия;
• Элемент защиты в силовых шкафах ШРС1 на производстве с большими токами потребления.

Практические советы

• Выбирая вставку, всегда проверяйте соответствие номинального тока (125 А) реальному расчетному току нагрузки - не стоит брать слишком большой запас, чтобы сохранить чувствительность защиты;
• При замене используйте только оригинальный съемник - механическое усилие руками может повредить контакты или вызвать дуговое замыкание;
• Проверьте целостность держателя перед установкой новой вставки - окисление или деформация контактов снижают надёжность;
• Не устанавливайте несколько вставок одного номинала параллельно - это нарушает принцип координированной защиты;
• При использовании в условиях низких температур (ближе к –40 C) убедитесь, что помещение не содержит конденсата - он может вызвать поверхностные утечки;
• Помните: после срабатывания вставка меняется полностью - восстановлению не подлежит.
