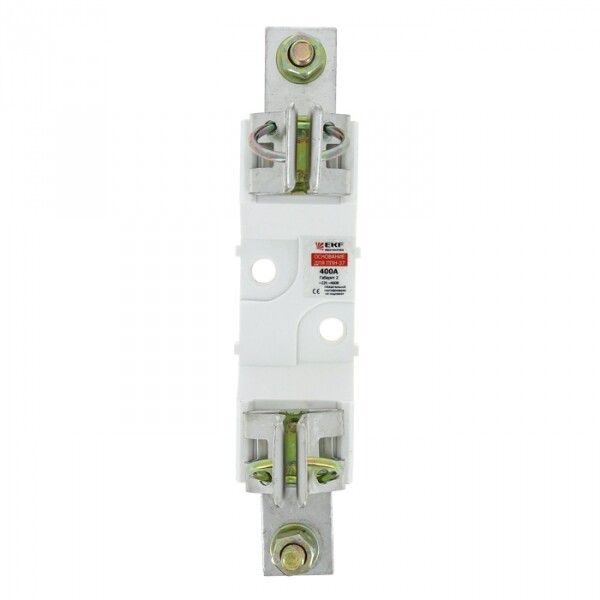

Основание с держателем к ППН-37 габарит 2 | fusb-37 EKF

Основание с держателем к ППН-37 габарит 2 от EKF - это элемент для установки плавких предохранителей ППН-37 в распределительных щитах. Артикул fusb-37 обеспечивает надёжное крепление и коммутацию однополюсных вставок на монтажной плате, подходящий для промышленных систем с напряжением до 660 В.

Назначение и область применения

Основание с держателем к ППН-37 габарит 2 используется для фиксации и подключения плавких вставок типа gG/gL в цепях переменного тока. Подходит для установки в распределительных и вводно-распределительных устройствах (РЩ, ВРУ). Обеспечивает безопасную замену предохранителей без доступа к токоведущим частям. Часто применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации.

Технические характеристики

• Номинальный ток: 400 А - выдерживает длительные нагрузки до этого значения без нагрева и деформаций;
• Напряжение: 660 В - рассчитано на работу в сетях до этой величины; выше использовать нельзя;
• Количество полюсов: 1 - предназначен для однофазной защиты одной линии;
• Габарит: NH2 (2) - соответствует стандартному формату предохранителей ППН-37;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью;
• Диапазон рабочих температур: от –40 C до +55 C - допустимый интервал для нормальной работы;
• Частота: 50 Гц - оптимизировано для сети стандарта РФ/СНГ;
• Материал корпуса: пластик - изоляционный, самозагасаемый, устойчив к механическим воздействиям;
• Способ монтажа: на монтажную плиту - крепится болтами или шпильками к металлической поверхности;
• Гарантийный срок: 60 месяцев - 5 лет со дня продажи;
• Соответствие стандарту: ГОСТ Р 50339.1-92 - сертифицировано для использования в России и странах ЕАЭС.

Совместимость и монтаж

Основание совместимо исключительно с предохранителями ППН-37 габарита 2 (NH2). Нельзя использовать другие типы вставок - даже если они кажутся похожими по форме. Монтаж выполняется на жесткую металлическую плату (например, DIN-рейку с переходным кронштейном или специализированный щитовой модуль). Клеммы имеют зажимы для проводов сечением до 50 мм2. Перед установкой проверьте соответствие посадочных отверстий и глубины крепления - не используйте силовые методы. После монтажа убедитесь, что вставка плотно вошла в контактные площадки - слабый контакт вызывает перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.1-92, обеспечивающим безопасность при работе с высокими токами. Защита IP20 позволяет применять устройство только внутри закрытых щитов, где исключен случайный доступ к токоведущим частям. Отказ от соблюдения условий эксплуатации (температура, влажность, внешние воздействия) снижает надёжность и аннулирует гарантию. Не рекомендовано использование вне помещений или в местах с постоянным попаданием брызг, пыли, масла.

Преимущества

• Высокая термостойкость материала - сохраняет форму и целостность при аварийных перегрузках;
• Фиксация вставки с гарантированным контактом - минимизирует риск возникновения дуги;
• Простая замена предохранителя - можно менять без демонтажа всего устройства;
• Совместимость с широким спектром вставок ППН-37 - легко найти запасные части;
• Долгий срок службы - благодаря качественному пластиковому корпусу и точному изготовлению.

Ограничения применения

• Не для открытых установок - степень защиты IP20 недостаточна для улицы, сырых помещений, цехов с брызгами;
• Запрещено использовать с предохранителями других габаритов (NH1, NH3 и т.д.) - возможен выход из строя или опасность возгорания;
• Не подходит для многополюсных цепей - требует отдельного основания на каждый полюс;
• Не следует монтировать рядом с источниками тепла свыше +55 C - превышение температуры снижает долговечность;
• Не ремонтируется - поврежденное основание необходимо заменить полностью.

Примеры использования

• Защита входного кабеля питания промышленного станка с мощностью до 250 кВт;
• Установка в ВРУ торгового центра для защиты группы освещения;
• Компонент в сборке распределительного щита на заводе с использованием системы управления EKF;
• Подключение в цепи конвейерной линии, где требуется быстрая замена предохранителя после КЗ.

Практические советы

• Перед монтажом всегда проверяйте наличие плавкой вставки - основание fusb-37 продаётся отдельно от предохранителя ППН-37;
• Выбирайте вставки с номиналом ниже или равным 400 А - превышение может привести к отказу держателя;
• При групповой установке нескольких оснований оставляйте между ними зазор не менее 10–15 мм для теплоотвода;
• Обязательно помечайте каждое основание этикеткой с указанием номинала вставки - это ускорит диагностику;
• Проверяйте состояние контактов раз в год - окисление или следы перегрева требуют немедленной замены.
