Вставка плавкая ППН-37 400/315А габарит 2 PROxima EKF fus-37/400/315

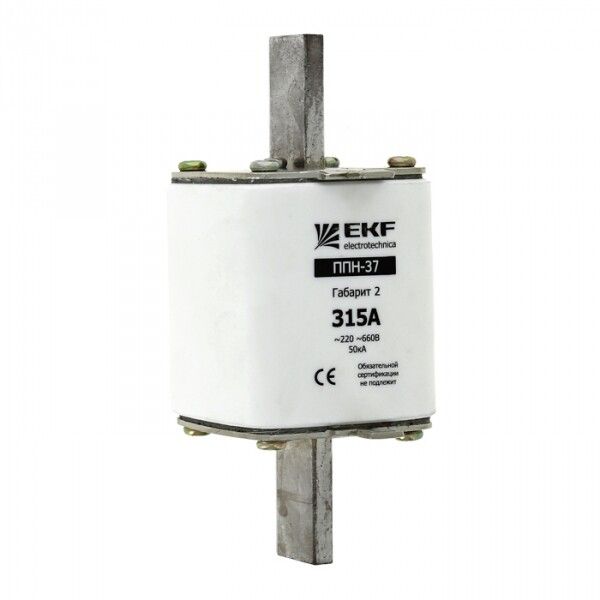

Плавкая вставка ППН-37 400/315А габарит 2 от EKF - это надежный элемент защиты для цепей переменного тока, рассчитанный на работу в промышленных распределительных системах. Артикул fus-37/400/315 соответствует сериям PROxima и EKF, обеспечивает высокую отключающую способность и совместим с типичными щитовым оборудованием.

Назначение и область применения

Плавкая вставка ППН-37 400/315А габарит 2 защищает кабельные линии и оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в электросетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 660 В AC
• Номинальная отключающая способность: 50 кА
• Категория применения: gL/gG - защита кабелей и оборудования от перегрузок и КЗ
• Габарит: NH2 (2)
• Количество полюсов: 1
• Частота: 50 Гц
• Тип монтажа: втычной, на монтажную плату
• Материал корпуса: пластик
• Диапазон рабочих температур: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом устройстве
• Гарантийный срок: 5 лет (60 месяцев)
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-37 400/315А габарит 2 совместима с контактными держателями стандарта NH2. Монтаж осуществляется на монтажную плиту через втычные контакты. Для безопасного извлечения и установки рекомендуется использовать универсальный съемник - он исключает риск поражения током и механического повреждения. Корпус не имеет собственной степени защиты, поэтому обязательна установка в герметичном или защищенном кожухе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.1-92, что гарантирует соответствие европейским нормам безопасности для предохранителей класса gL/gG. Индикатор срабатывания позволяет визуально определить пробой вставки без вскрытия аппарата. Несмотря на высокую отключающую способность (50 кА), применение допускается только в условиях, где есть физическая защита от доступа посторонних лиц и воздействия окружающей среды.

Преимущества

• Высокая отключающая способность - 50 кА - обеспечивает надежное прекращение аварийных токов даже в крупных промышленных объектах.
• Индикатор срабатывания позволяет оперативно выявить отказ без проверки мультиметром.
• Потери мощности ниже на 40 % по сравнению со старыми моделями ПН-2 - снижают нагрев и энергопотери в цепи.
• Габариты на 15 % меньше, чем у ПН-2 - экономят место в щите, особенно важнo при плотной компоновке.
• Кварцевый песок внутри корпуса эффективно гасит дугу, продлевая срок службы и повышая безопасность.

Ограничения применения

• Не предназначен для установки вне защитного корпуса - степень защиты IP00 делает её уязвимой к пыли, влаге и случайному прикосновению.
• Не используется в постоянном токе - работает только с переменным током 50 Гц.
• Не подходит для защиты чувствительной электроники - категория gL/gG ориентирована на массовые нагрузки, а не на точные приборы.
• Требуется использование специализированных съемников; попытки извлечь вставку руками опасны и запрещены правилами ЭБ.

Примеры использования

• Защита главного входа в промышленный цех через ВРУ1.
• Фазовая защита двигателя 160–200 кВт в распределительном щите ШРС1.
• Обеспечение координированной защиты в многоступенчатых системах питания конвейеров и насосных станций.
• Замена устаревших ПН-2 в существующих щитах с сохранением габарита и типа держателя.

Практические советы

• Проверьте перед установкой, чтобы держатель был именно NH2 (габарит 2); другие габариты (например, NH000) не подходят.
• При замене всегда используйте съемник - даже если вставка кажется “легко вынимающейся”.
• Убедитесь, что система обесточена и заблокирована (LOTO) перед работой - напряжение 660 В опасно!
• При работе в условиях низких температур (ниже –20 C) дождитесь прогрева держателя перед установкой новой вставки - материал становится хрупким.
• При многократных срабатываниях - проверьте причину перегрузки, а не просто меняйте вставку. Частые сработки указывают на проблему в цепи.
