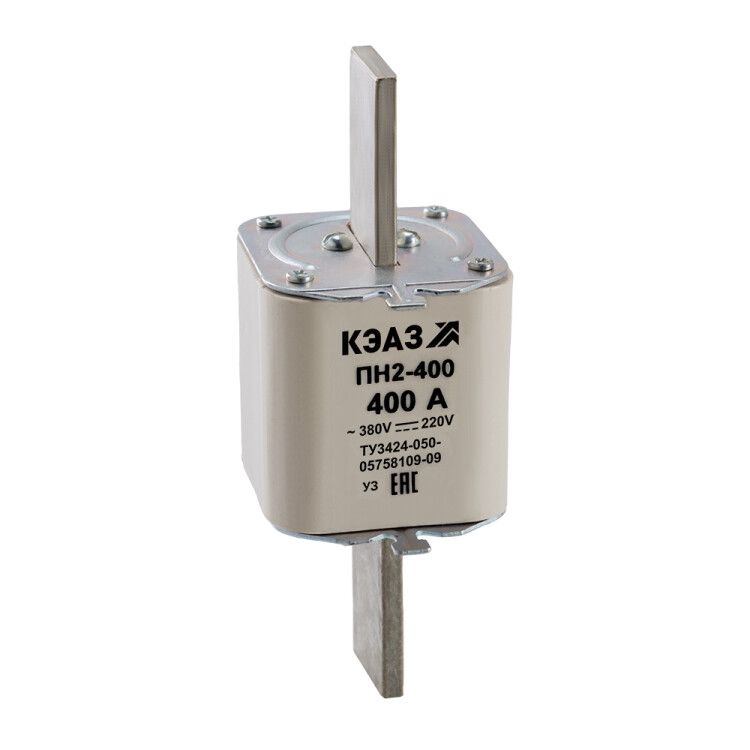

Вставка плавкая ПН2-400-400А-У3 | 110892 КЭАЗ

Вставка плавкая ПН2-400-400А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей от коротких замыканий и перегрузок. Применяется в аппаратах с номинальным током до 400 А, работает в широком диапазоне температур и соответствует требованиям ГОСТ 17242-86.

Назначение и область применения

Вставка плавкая ПН2-400-400А-У3 предназначена для защиты кабельных линий и электрического оборудования от повреждений при коротком замыкании и длительной перегрузке. Относится к категории gL/gG - то есть обеспечивает селективную защиту как при высоких токах КЗ, так и при умеренных перегрузках. Подходит для установки в силовые выключатели, рубильники, контакторы и другие коммутационные устройства. Часто используется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах управления энергоёмкими нагрузками.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 380 В
• Отключающая способность: 40 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Род тока: переменный и постоянный (AC/DC)
• Частота: 50/60 Гц
• Количество полюсов: 1
• Потери мощности: 56 Вт - характеризует тепловые потери при работе, важно для расчета нагрева в сборке
• Габарит: 400А - совместима с гнездами и держателями, рассчитанными на этот типоразмер
• Диапазон рабочих температур: от -60 C до +40 C - позволяет применять в холодных условиях, включая открытые площадки и неотапливаемых помещениях
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель с защитой
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ПН2-400-400А-У3 имеет втычное исполнение - устанавливается в специальные держатели или аппараты с контактными гнездами. Монтаж осуществляется на аппарат - то есть вставка фиксируется в устройстве, которое уже установлено в щите или на стенде. Для правильного монтажа необходимо использовать держатели, соответствующие типоразмеру 400А. Обязательно проверьте посадочные размеры и усилие зажима контактов - некорректная установка снижает надёжность соединения и увеличивает риск перегрева. Поскольку степень защиты IP00, вставка должна находиться внутри закрытого корпуса или защищённого кожуха.

Безопасность и стандарты

Вставка плавкая ПН2-400-400А-У3 изготовлена в соответствии с ГОСТ 17242-86 и техническими условиями КЭАЗ. Соответствует международной классификации gL/gG, что гарантирует селективность и координированную работу с другими защитными устройствами. Сертифицирована и внесена в Реестр радиоэлектронной продукции (код РЭ-2495/20). Несмотря на отсутствие степени защиты, её использование в рамках нормативных требований (внутри корпуса) обеспечивает безопасность персонала и оборудование.

Преимущества

• Высокая отключающая способность (40 кА) - надёжно прерывает аварийные токи даже в крупных промышленных сетях
• Работает как на переменном, так и на постоянном токе - универсальность для различных типов систем
• Широкий температурный диапазон - подходит для эксплуатации в суровых климатических условиях
• Совместимость с сериями аппаратов КЭАЗ и аналогичными изделиями других производителей, соответствующими ГОСТ
• Низкий уровень потерь мощности (56 Вт) - минимизирует нагрев в месте установки

Ограничения применения

• Не применяется вне защитного корпуса - из-за IP00 вставка не защищена от прикосновений, пыли и влаги
• Не рекомендована для частых операций включения/выключения - является одноразовым защитным элементом
• Максимальная рабочая температура +40 C - при более высоких температурах окружающей среды требуется принудительное охлаждение или снижение нагрузки
• Не предназначен для защиты электронных схем или чувствительных устройств - только для силовой цепи

Примеры использования

• Защита главного входа в промышленный станок с двигателем 160–200 кВт
• Фазовая защита в распределительном щите на объекте с DC-цепями (например, сварочные установки)
• Комплектация автоматического рубильника типа АП-300 или аналогичного аппарата с номиналом 400 А
• Системы питания конвейерных линий в пищевой и металлургической промышленности

Практические советы

• Выбирая вставку ПН2-400-400А-У3, всегда сверяйте номинальный ток нагрузки с допустимым значением - не используйте её для токов выше 400 А
• Проверяйте соответствие держателя типоразмеру 400А - неверный держатель может вызвать плохой контакт и перегрев
• При замене вставки обязательно отключите питание и убедитесь, что система обесточена - даже при отключенном автомате возможен остаточный заряд
• Не ремонтируйте и не восстанавливают плавкую вставку - после срабатывания она подлежит обязательной замене
• При использовании в условиях низких температур (-40…-60 C) убедитесь, что материал корпуса держателя сохраняет эластичность - некоторые пластмассы становятся хрупкими
