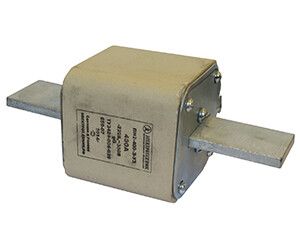

Плавкая вставка ПН2-400 У3 на 400А, медные ножи (ЭТ) | ET522540 Электротехник

Плавкая вставка ПН2-400 У3 на 400А, медные ножи от бренда Электротехник - это промышленный предохранитель с ножевой конструкцией и медными токоведущими элементами, предназначен для защиты оборудования от перегрузок и коротких замыканий в трехфазных сетях до 380 В и цепях постоянного тока до 220 В. Артикул et522540 соответствует сертифицированному решению для жестких условий эксплуатации.

Назначение и область применения

Плавкая вставка ПН2-400 У3 на 400А, медные ножи используется для защиты силового оборудования в промышленных системах: распределительных щитах, пускателях, преобразователях частоты, конвейерах, насосных станциях и других устройствах, работающих от сети 380 В переменного тока (50/60 Гц) или 220 В постоянного тока. Предназначен для быстрого отключения цепи при аварийных токах - перегрузках и коротких замыканиях.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение переменного тока: до 380 В
• Номинальное напряжение постоянного тока: до 220 В
• Частота: 50 и 60 Гц
• Тип защиты: gG - универсальная, защищает от перегрузок и коротких замыканий
• Материал токоведущих элементов: электротехническая медь марки М1
• Тип контактов: ножевой
• Способ присоединения: болтовой
• Плавкий элемент: медь с оловянной напайкой, точечно сварена с выводами
• Корпус: из негорючего, механически прочного пластика

Совместимость и монтаж

Плавкая вставка ПН2-400 У3 на 400А, медные ножи совместима с коммутационными аппаратами и держателями предохранителей, рассчитанными на ножевые вставки стандарта ПН2. Для монтажа требуется фиксация в специальном держателе с зажимами под медные ножи. Обязательно проверьте соответствие габаритов ножей и глубины посадочного места. Напряжение питания должно соответствовать заявленным значениям - 380 В переменного или 220 В постоянного тока. Подключение выполняйте при отключенном питании, используя изолированный инструмент.

Безопасность и стандарты

Изделие соответствует требованиям промышленных норм безопасности для предохранителей класса gG. Применяемые материалы - негорючие и устойчивые к старению. Конструкция исключает самопроизвольное выпадение вставки при вибрации. Сертификаты производителя подтверждают соответствие требованиям к надежности и термической стойкости.

Преимущества

• Высокая проводимость благодаря медным ножам марки М1 - снижают нагрев и потери энергии
• Надежная точечная сварка плавкого элемента гарантирует стабильную работу даже при многократных импульсах тока
• Оловянная напайка обеспечивает четкую и воспроизводимую характеристику отключения - особенно важна при кратковременных перегрузках
• Негорючий корпус повышает безопасность при аварийных ситуациях
• Болтовое присоединение позволяет легко менять вставку без демонтажа всего аппарата

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока
• Не рекомендован для частых включений/выключений - предназначен только для защиты, а не для оперативного управления
• Не подходит для работы в средах с повышенной химической агрессивностью или взрывоопасной пылью - требуются специальные исполнения
• Запрещено использовать с другими типами вставок (например, PNE, PN2) без проверки совместимости держателя

Примеры использования

• Защита частотного преобразователя на 400 А в цехе по обработке металла
• Стационарная защита главного входа в распределительный щит станционного комплекса
• Фазовая защита в системе конвейеров на пищевом производстве
• Резервирование в цепях постоянного тока 220 В - например, в системах автоматизации с аккумуляторным питанием

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения тестером
• Убедитесь, что держатель предохранителя не имеет следов оплавления или деформации - при необходимости замените его
• При установке затягивайте болты равномерно, чтобы избежать перекоса медных ножей
• Не допускайте попадания грязи или оксидов на контактные поверхности - они увеличивают сопротивление и риск перегрева
• Плавкая вставка ПН2-400 У3 на 400А, медные ножи - одноразовое устройство; после срабатывания обязательно замените её новой, не пытайтесь восстановить
• Проверяйте срок годности и целостность упаковки - изделия серии ПН2 имеют ограниченный срок хранения при температуре +5…+30 C и влажности ≤75%
