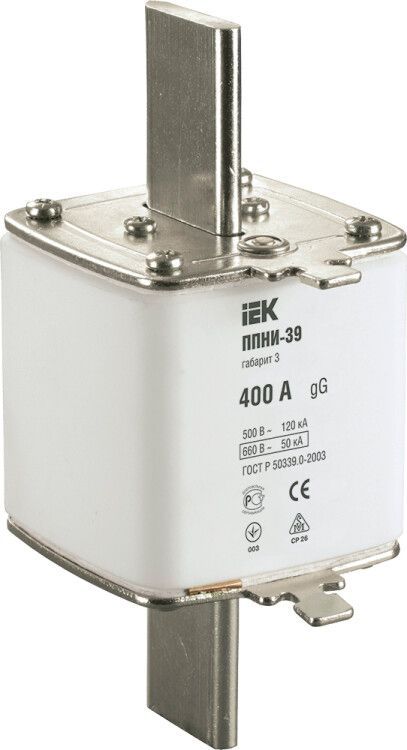

Плавкая вставка предохранителя ППНИ-39, габарит 3, 400А | DPP50-400 IEK

Плавкая вставка предохранителя ППНИ-39, габарит 3, 400А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp50-400 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-39, габарит 3, 400А используется для защиты промышленных электроустановок от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в системах с переменным током частотой 50 Гц, напряжением до 690 В. Подходит для установки в распределительных щитах, шкафах низкого напряжения, ВРУ, ЩО, ШРПНН и других аппаратах, где требуется надёжная защита силовой цепи.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает;
• Род тока: переменный (AC) - применение допускается только в сетях переменного тока;
• Категория применения: gL/gG - универсальная защита для кабельных линий и оборудования; gG - класс общего назначения, gL - повышенная чувствительность к кратковременным перегрузкам;
• Габарит: 3 - соответствует стандартному размеру для втычных вставок, совместимому с держателями ППНИ-3;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Способ монтажа: на аппарат - устанавливается в специальный держатель, закрепляемый на оборудовании;
• Индикация: передняя - наличие сигнализационного элемента на лицевой стороне для визуального определения сработавшей вставки;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - не имеет внешней защиты корпуса, требует установки внутри герметичного или защищённого аппарата;
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - сертифицировано по российским стандартам на предохранители;
• Гарантийный срок: 60 месяцев - 5 лет со дня изготовления при соблюдении условий хранения и эксплуатации.

Совместимость и монтаж

Плавкая вставка ППНИ-39, габарит 3, 400А совместима только с держателями предохранителей того же габарита - ППНИ-3. Монтировать её можно исключительно через контактную группу держателя, расположенного на аппарате. Напряжение питания должно быть ниже 690 В AC. Перед установкой проверьте целостность контактов держателя и отсутствие механических повреждений. Не используйте вставку вручную - всегда применяйте изолирующий инструмент. После срабатывания замените вставку аналогичной по току, напряжению и типу - нельзя использовать более высокую номинальную мощность.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-39, габарит 3, 400А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её безопасность при работе в промышленных условиях. Категория gG/gL обеспечивает координированную работу с автоматическими выключателями и другими устройствами защиты. Отключение происходит с гарантированной скоростью даже при токе короткого замыкания до 150 кА. Однако из-за степени защиты IP00 использование вне защищённого корпуса недопустимо - риск поражения током и возгорания при открытых контактах.

Преимущества

• Высокая отключающая способность (150 кА) - надёжно прерывает самые опасные короткие замыкания;
• Чётко очерченная времятоковая характеристика - минимизация ложных срабатываний при пусковых токах;
• Передний индикатор - быстрая диагностика состояния без вскрытия аппарата;
• Совместимость с широким спектром держателей ППНИ-3 - легко заменить в существующих системах;
• Долгий срок службы и гарантия 5 лет - снижают затраты на обслуживание.

Ограничения применения

• Не постоянный ток (DC) - только для переменного тока 50 Гц;
• Запрещено применение без держателя - сама вставка не имеет изоляции и не является самостоятельным устройством;
• Не рекомендовано для установки в открытом виде - степень защиты IP00 делает её уязвимой к пыли, влаге и случайным прикосновениям;
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения, даже если ток меньше 400 А;
• Не подходит для защиты электронных нагрузок с высокими импульсными токами - лучше выбрать вставки категории aR или другой специализированный тип.

Примеры использования

• Защита входного кабеля трёхфазного двигателя мощностью ~200 кВт в ШРПНН;
• Фазная защита вводного автомата в ВРУ здания;
• Защита преобразователя частоты в составе технологической линии;
• Автоматическая защита трансформатора 6/0,4 кВ в комплекте с держателем ППНИ-3;
• Цепь управления насосной станции в условиях повышенной запылённости (при наличии корпуса IP54+).

Практические советы

• Выбирая вставку, ориентируйтесь не только на ток, но и на напряжение системы - 400 А при 690 В ≠ 400 А при 400 В;
• Проверяйте номер модели на корпусе вставки - он должен совпадать с артикулом dpp50-400 и указывать на 400 А / 690 В;
• При замене обязательно используйте оригинальные держатели ППНИ-3 - не адаптируйте другие форматы;
• Храните вставки в сухом месте, без механических воздействий - деформация контактных площадок вызывает нагрев и отказ;
• Если вставка срабатывает часто - проверьте цепь на перегрузку или пробой, а не просто меняйте её на ту же модель.
