Разъединитель РПС-4П-400А-безПВ-У3 | 111470 КЭАЗ

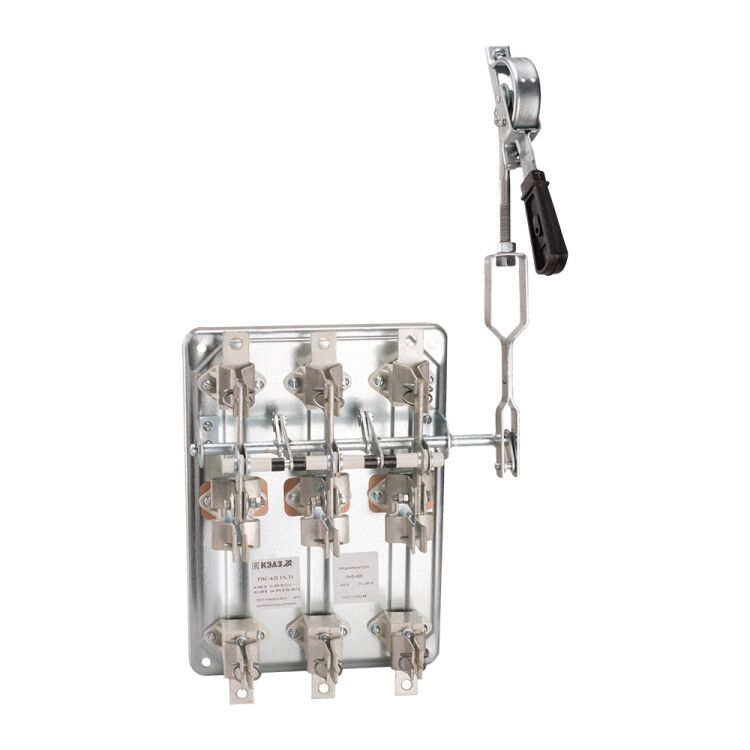

Разъединитель рубильник РПС 4П 400А без плавкого выключателя (ПВ) климатическое исполнение У3 - устройство для механического отключения нагрузки в распределительных сетях до 380 В, предназначенное для безопасного обслуживания и ремонта оборудования. Произведён КЭАЗ в серии РП, артикул 111470.

Назначение и область применения

Разъединитель рубильник РПС 4П 400А без плавкого выключателя (ПВ) климатическое исполнение У3 используется для ручного отключения электрической цепи при плановом обслуживании, ремонте или аварийной ситуации. Он не содержит встроенных плавких предохранителей, поэтому применяется совместно с внешними коммутационными или защитными устройствами. Подходит для промышленных объектов: станков, конвейеров, силовых щитов, систем автоматизации, где требуется надёжное физическое отключение питания.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное рабочее напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Условный ток короткого замыкания: 30 кА - выдерживает кратковременный импульс тока КЗ до 30 тысяч ампер без разрушения.
• Частота: 50/60 Гц - работает в сетях России и стран с любым стандартом частоты.
• Максимальное сечение подключаемого кабеля: 240 мм2 - позволяет подсоединять мощные медные жилы или шины.
• Тип подключения: винтовой - надёжное соединение через зажимы с болтами.
• Тип рукоятки: поворотная - обеспечивает чёткий визуальный контроль положения «вкл/выкл».
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытом корпусе или щите.
• Ввод кабеля: сбоку - удобен для компактной сборки в щитах с боковым подходом проводов.
• Способ монтажа: монтажная плата - крепится на металлическую пластину или DIN-рейку через отверстия.
• Положение элемента управления: правое - рукоятка расположена справа при взгляде спереди.
• Климатическое исполнение: У3 - предназначено для работы при температуре от −40C до +40C и умеренной влажности, типичной для помещений в средней полосе России.

Совместимость и монтаж

Разъединитель рубильник РПС 4П 400А без плавкого выключателя (ПВ) климатическое исполнение У3 не имеет собственной защиты - его необходимо использовать вместе с автоматическими выключателями, предохранителями или другими устройствами защиты от перегрузки и КЗ. Монтаж выполняется на монтажную плату с помощью болтов. Для обеспечения безопасности рекомендуется устанавливать в защищённом электрощите с доступом только для обслуживающего персонала. Ввод кабеля сбоку позволяет избежать пересечения проводов внутри щита, что упрощает организацию маршрутов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-3 и ТУ3424-063-05758109-2012. Может использоваться в качестве устройства аварийной остановки и предохранительного выключателя - то есть служит для быстрого и гарантированного отключения энергии в экстренных ситуациях. Однако из-за степени защиты IP00 запрещается применение в открытых помещениях, на улице или в местах с высокой запылённостью без дополнительной оболочки.

Преимущества

• Высокая коммутационная стойкость - выдерживает 30 кА КЗ, что делает его надёжным даже в условиях слабой сети.
• Простая и проверенная конструкция - минимум деталей, долгий срок службы, малообслуживаемый.
• Визуально четкая индикация состояния - поворотная рукоятка легко показывает, включен ли прибор.
• Широкий диапазон сечений кабелей - подходит как для тонких, так и для массивных медных шин до 240 мм2.
• Совместимость с промышленными щитами - стандартный монтаж на плату и боковой ввод позволяют легко интегрировать в существующие системы.

Ограничения применения

• Не является самостоятельным защитным устройством - обязательно нужна внешняя защита от перегрузки и КЗ.
• IP00 - нельзя устанавливать вне электрощита, в сыром, пыльном или агрессивном окружении.
• Не подходит для частого включения/отключения под нагрузкой - предназначен только для ручного отключения при отсутствии тока.
• Отсутствие встроенного предохранителя - если требуется защита от перегрузки, нужно дополнительно устанавливать ПВ или автоматы.

Примеры использования

• Главный разъединитель в промышленном щите управления станком - отключает питание перед техобслуживанием.
• Автономный отключающий элемент в цепи конвейера - используется как кнопка аварийной остановки в сочетании с автоматическим выключателем.
• Распределительный пункт на заводе - отсекает секцию линии для ремонтных работ без отключения всего предприятия.
• Щит освещения крупного склада - обеспечивает физический разрыв цепи при необходимости замены светильников.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не более 240 мм2, иначе возможен перегрев и оплавление зажимов.
• Обязательно используйте разъединитель рубильник РПС 4П 400А без плавкого выключателя (ПВ) климатическое исполнение У3 только в закрытых щитах с уровнем защиты не ниже IP54.
• При подключении многожильных кабелей используйте наконечники - они обеспечивают лучший контакт в винтовых зажимах.
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактные площадки.
• Проверяйте состояние механизма рукоятки каждые 6–12 месяцев - при наличии заеданий смажьте шарниры сухой смазкой, не содержащей масла.
