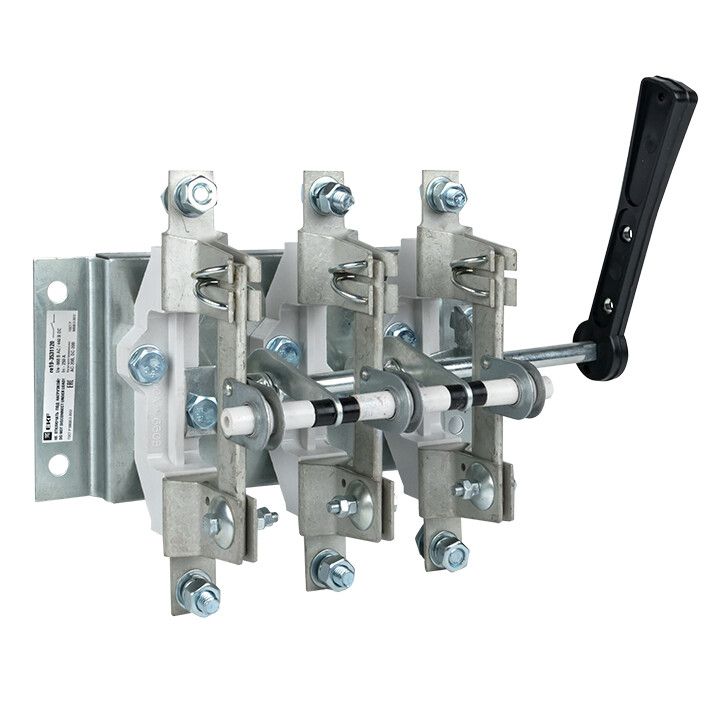

Разъединитель РЕ19-37-31120 400А EKF PROxima - re19-3731120

Разъединитель РЕ19-37-31120 400А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель используется там, где требуется физическое отключение питания для обслуживания или ремонта - например, перед работой на оборудовании. Артикул re19-3731120 соответствует модели с номинальным током 400 А и трёхполюсным исполнением.

Назначение и область применения

Разъединитель РЕ19-37-31120 400А применяется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, включения под нагрузкой или защиты от перегрузок и КЗ. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования.

Используется в распределительных щитах промышленных объектов: на входе в оборудование, перед частотными преобразователями, двигателями, сварочными аппаратами, конвейерами. Подходит для систем с напряжением до 400 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания (Icu): 26 кА - способен выдерживать кратковременный ток КЗ этой величины без повреждений
• Номинальный кратковременно выдерживаемый ток (Icw): 17 кА - длительность выдерживания тока КЗ до 1 секунды
• Тип рукоятки: рычажного типа, центральное положение - удобно для одноручного оперирования
• Тип присоединения: болтовое соединение - требует надёжного затягивания контактных зажимов
• Степень защиты: IP00 - нет защиты от пыли и воды; допускается установка только внутри закрытых щитов
• Способ монтажа: на монтажную плату - крепится к металлической пластине или DIN-рейке через специальные кронштейны
• Конструкция: рассчитан на установку в распределительный щит
• Пригоден в качестве сервисного выключателя: да - позволяет изолировать участок сети для работы персонала
• Цвет элементов управления: черный

Совместимость и монтаж

Разъединитель РЕ19-37-31120 400А монтируется на монтажную плиту или DIN-рейку с использованием комплектных креплений. Для правильной установки необходимо:

• Обеспечить доступ к рукоятке для оператора - не закрывать её другими устройствами
• Соблюдать минимальные зазоры между соседними аппаратами согласно нормам ПУЭ
• Использовать медные шины или кабели сечением, соответствующим 400 А
• Затягивать болты присоединения с моментом, указанным в документации производителя - недостаточное усилие вызывает нагрев, избыточное - повреждает корпус

Не совместим с автоматическими выключателями или УЗО в одной функциональной цепи - он не выполняет защитные функции.

Безопасность и стандарты

Разъединитель РЕ19-37-31120 400А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Обладает сертификацией ЕАС, что подтверждает соответствие техрегламентам Таможенного союза. Применяется в соответствии с требованиями ПУЭ - обязательное наличие видимого разрыва при работе с электроустановками выше 50 В.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 26 кА без выхода из строя
• Надёжное болтовое присоединение - минимизирует риск нагрева и окисления контактов
• Удобная рычажная рукоятка - обеспечивает быстрое и чёткое включение/отключение даже в условиях ограниченного пространства
• Специально разработан для промышленных щитов - прочный корпус, устойчив к механическим воздействиям
• Является официальным продуктом EKF - гарантия качества и совместимости с другим оборудованием серии PROxima

Ограничения применения

• Не может использоваться для отключения нагрузки - только при нулевом токе
• Степень защиты IP00 запрещает установку вне закрытых щитов - открытые помещения, улицы, сырые помещения недопустимы
• Не имеет собственной защиты от перегрузок, КЗ, скачков напряжения - обязательно применение с автоматами или предохранителями
• Не подходит для частого включения/отключения - предназначен для редких операций обслуживания, не для регулярной коммутации
• Требует наличия свободного места вокруг рукоятки - нельзя монтировать в плотно забитых щитах

Примеры использования

• Отключение питания насосной станции перед профилактическим осмотром
• Физический разрыв цепи перед заменой частотного преобразователя
• Изолирование группы двигателей на конвейере для проведения ремонтных работ
• Разъединение ввода в распределительный щит цеха для планового отключения

Практические советы

• Перед монтажом проверьте, чтобы все провода были обесточены - разъединитель не защищает от случайного включения!
• При сборке щита располагайте разъединитель РЕ19-37-31120 400А на уровне глаз - так удобнее контролировать состояние переключателя
• Пометьте рукоятку ярлыком: “Отключен - работа запрещена” - для соблюдения правил техники безопасности
• Проверяйте затяжку болтов каждые 6–12 месяцев - особенно в условиях вибраций или высоких температур
• Если нужна защита от пыли и влаги - выбирайте другие модели серии с IP54/IP65, а не этот вариант
