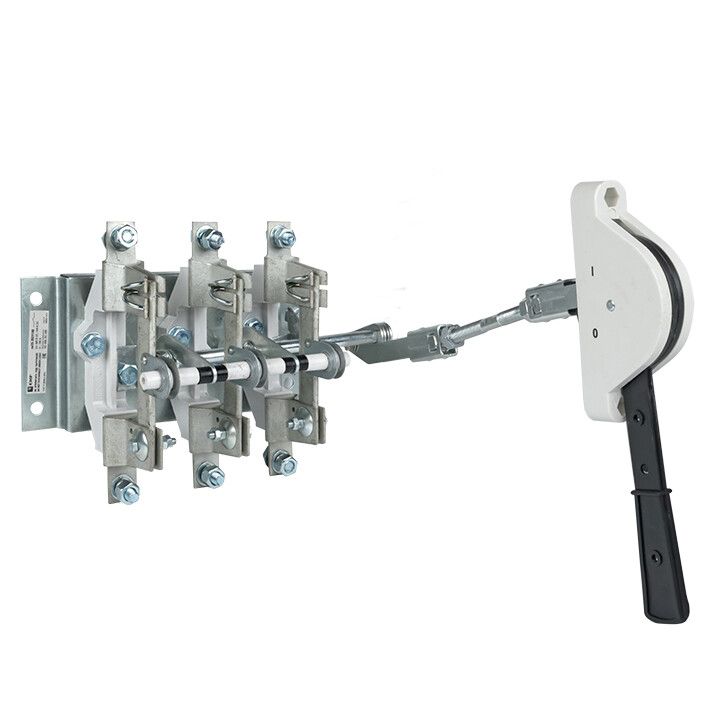

Разъединитель РЕ19-37-31140 400А EKF PROxima - re19-3731140

Разъединитель РЕ19-37-31140 400А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель обеспечивает механическую изоляцию цепи при обслуживании и ремонте, что делает его важным элементом в системах с номинальным напряжением до 400 В и током до 400 А.

Назначение и область применения

Разъединитель РЕ19-37-31140 400А используется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, включая пуск двигателей или включение/выключение оборудования. Его основная задача - создание видимого разрыва в цепи для безопасности при техобслуживании, проверках или аварийных ситуациях. Применяется в распределительных щитах промышленных объектов, на производственных линиях, в системах питания насосов, компрессоров и других мощных потребителей.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 1000 В переменного тока 50–60 Гц)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания: 26 кА
• Номинальный кратковременно выдерживаемый ток: 17 кА
• Тип рукоятки: рычажного типа, центральное расположение
• Тип присоединения: болтовое соединение
• Степень защиты: IP00 (без защиты от пыли и воды - требует установки внутри закрытого щита)
• Способ монтажа: на монтажную плату
• Конструкция: рассчитан на установку в распределительный щит
• Пригоден в качестве сервисного выключателя: да
• Количество переключающих контактов: 0 (не имеет функции автоматического отключения)
• Цвет элементов управления: черный

Совместимость и монтаж

Разъединитель РЕ19-37-31140 400А монтируется на монтажную плату внутри распределительного щита. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Кабели должны иметь соответствующее сечение, обеспечивающее допустимую плотность тока при 400 А. Установка возможна только в защищённых помещениях, где исключено попадание пыли, влаги или сторонних предметов. Щит должен быть доступен для оператора - рукоятка должна находиться в зоне досягаемости при работе.

Безопасность и стандарты

Разъединитель РЕ19-37-31140 400А соответствует требованиям к устройствам для создания видимого разрыва в соответствии с ГОСТ Р 50030.3 и МЭК 60947-3. Наличие сертификата EKF гарантирует соответствие нормам безопасности при использовании в промышленных электроустановках. Благодаря тому, что он пригоден в качестве сервисного выключателя, его можно использовать для блокировки по методу LOTO (Lock Out Tag Out) - это обязательное условие при проведении работ на оборудовании.

Преимущества

• Высокая коммутационная стойкость: способен выдерживать токи короткого замыкания до 26 кА
• Надёжное болтовое соединение - минимизирует риск нагрева и потерь при больших токах
• Имеет чёткий визуальный индикатор положения (открыто/закрыто) благодаря рычажному механизму
• Совместим с большинством типовых шкафов и щитов промышленного исполнения
• Не требует внешнего питания - полностью механическая работа

Ограничения применения

• Не применяется для отключения под нагрузкой - это вызывает дугу, повреждает контакты и опасно для персонала
• IP00 - нельзя устанавливать вне щита, в сырых, пыльных или открытых условиях
• Не имеет автоматической защиты - не заменяет автоматический выключатель или предохранитель
• Требует фиксированной установки; не предназначен для мобильного или временного подключения
• Не подходит для частых операций включения/отключения - только для редкого сервисного отключения

Примеры использования

• Отключение питания станка перед плановым техобслуживанием
• Изолирование участка конвейера для проведения ремонтных работ
• Обеспечение безопасного доступа к силовой части щита при замене контакторов
• Функция сервисного отключения в системах питания насосных групп

Практические советы

• Перед монтажом проверьте, чтобы все провода были обесточены - даже при отключенном разъединителе возможно наличие напряжения на входе!
• Выбирайте кабель сечением не менее 120 мм2 для медных жил при 400 А - убедитесь в соответствии таблицам ПУЭ
• Затягивайте болты равномерно и по крутящему моменту - переусиливать нельзя, так как можно повредить контактные поверхности
• При установке в щит оставьте свободное место вокруг разъединителя РЕ19-37-31140 400А - необходим доступ для открывания рукоятки и осмотра состояния контактов
• Регулярно проверяйте состояние контактов - особенно после длительной работы при высоких токах - окисление снижает надёжность
