Разъединитель РЕ19-37-31120-400А-УХЛ3 | 113007 КЭАЗ

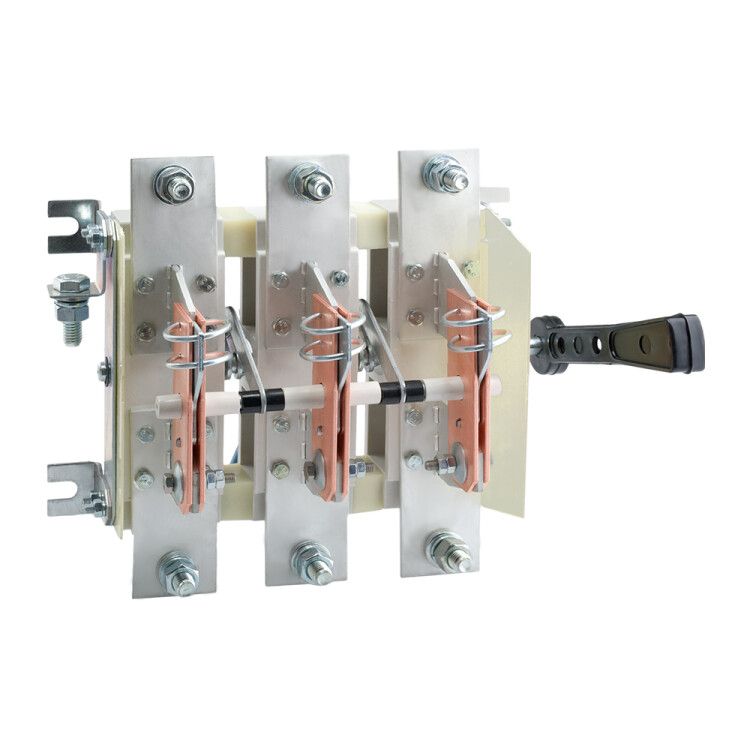

Разъединитель РЕ19-37-31120-400А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 400 А, предназначенный для безопасного отключения электрической цепи вручную. Применяется в распределительных щитах промышленных объектов, где требуется надёжное отключение питания перед обслуживанием или в аварийных ситуациях.

Назначение и область применения

Разъединитель РЕ19-37-31120-400А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или аварийного отключения. Подходит для работы в системах переменного тока частотой 50/60 Гц с напряжением до 1000 В. Может применяться как сервисный, аварийный или предохранительный выключатель в промышленных распределительных щитах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность (AC-3, 400 В): 160 кВт
• Условный ток короткого замыкания: 26 кА
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажная, несъёмная
• Способ монтажа: на монтажную плату
• Габаритные размеры: 114×285×224 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Частота: 50/60 Гц
• Цвет управляющего элемента: серый

Совместимость и монтаж

Разъединитель РЕ19-37-31120-400А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Подходит для фронтального монтажа - рукоятка выступает вперед, позволяя оператору легко управлять устройством без вскрытия шкафа. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 240 мм2. Обязательно соблюдайте момент затяжки винтов согласно руководству производителя, чтобы избежать перегрева контактов. Устройство совместимо со стандартными DIN-рейками и панелями, соответствующими габаритам 114×285 мм.

Безопасность и стандарты

Разъединитель РЕ19-37-31120-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Наличие видимого разрыва цепи обеспечивает безопасность при работах на оборудовании. Устройство не имеет защиты от пыли и воды (IP00), поэтому обязательно должно устанавливаться в закрытом щите. Механизм рассчитан на 10 000 циклов, что гарантирует долгую службу даже при частых операциях отключения.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 26 кА при КЗ
• Износостойкий механизм - 10 000 циклов работы без потери функциональности
• Универсальность применения - подходит как сервисный, аварийный и предохранительный выключатель
• Фронтальный доступ к рукоятке - удобство управления без вскрытия щита
• Совместимость с промышленными щитами - компактные габариты и стандартизированный монтаж

Ограничения применения

• Не применяется вне защищённых корпусов - степень защиты IP00 исключает использование на открытом воздухе или в пыльных средах без оболочки
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок или КЗ, только ручное отключение
• Требует ручного управления - не подходит для дистанционного или автоматического управления
• Не рекомендован для частого включения/отключения под высокой нагрузкой свыше 160 кВт - возможен износ контактов

Примеры использования

• Отключение питания станков перед техническим обслуживанием
• Авторизированное отключение линии на конвейере при аварии
• Разъединитель в главном распределительном щите промышленного цеха
• Аварийный выключатель в системе освещения крупного склада
• Устройство для отключения силовой цепи перед проверкой оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) и момента затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждение зажима
• Убедитесь, что распределительный щит имеет достаточное пространство для свободного хода рычага - габариты устройства 114×285×224 мм
• При использовании в холодных условиях (УХЛ3) контролируйте наличие конденсата внутри щита - он может снижать изоляцию
• Не используйте РЕ19-37-31120-400А-УХЛ3 в качестве основного средства защиты - всегда дополняйте его автоматическими выключателями или предохранителями
• При замене старого разъединителя - сверьте типоразмер и положение крепления, так как РЕ19-37-31120-400А-УХЛ3 имеет специфическую форму монтажной платы
