Разъединитель РЕ19-37-31140-400А-УХЛ3 | 113008 КЭАЗ

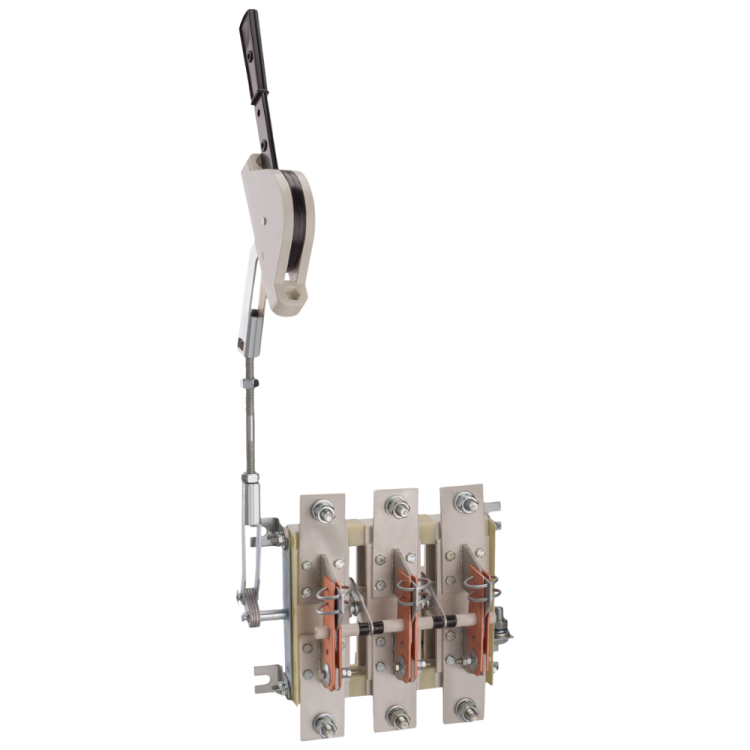

Разъединитель РЕ19-37-31140-400А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 400 А, предназначенный для безопасного отключения электрической цепи вручную. Устройство применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция и возможность аварийного отключения. Артикул 113008 соответствует сериям РЕ19, устойчивым к воздействию влаги и перепадам температур.

Назначение и область применения

Разъединитель РЕ19-37-31140-400А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки или при малых токах. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Подходит для установки в силовые щиты на предприятиях, в цехах, на насосных станциях, в системах конвейеров и других местах, где требуется физическая изоляция участка сети. Также может применяться как устройство аварийной остановки или сервисный выключатель.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность (AC-3): 160 кВт
• Условный ток короткого замыкания: 26 кА
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних предметов и воды; требует установки внутри закрытого корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 240 мм2
• Тип рукоятки: рычажная, несъёмная
• Способ монтажа: на монтажную плату (панель)
• Габаритные размеры: 380×285×224 мм
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Цвет: серый
• Количество вспомогательных контактов: 0
• Износостойкость: 6300 циклов включения/отключения

Совместимость и монтаж

Разъединитель РЕ19-37-31140-400А-УХЛ3 предназначен для фронтального монтажа на металлическую панель распределительного щита. Для установки необходимы отверстия по габаритам 380×285 мм. Монтаж выполняется болтами через крепёжные отверстия на корпусе. Подключение проводов - винтовое, с возможностью зажатия кабелей сечением до 240 мм2. Устройство совместимо со шкафами, соответствующими требованиям ГОСТ Р 50030.3. Отсутствие вспомогательных контактов исключает возможность удалённого управления - управление только ручное.

Безопасность и стандарты

Разъединитель РЕ19-37-31140-400А-УХЛ3 соответствует нормам ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи, что является обязательным условием безопасности при обслуживании. Наличие механической блокировки и прочной конструкции снижает риск случайного включения. Однако из-за степени защиты IP00 использование вне защищённого корпуса запрещено - это основное требование к соблюдению правил электробезопасности.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 26 кА при КЗ
• Устойчивость к климатическим условиям (УХЛ3) позволяет использовать в холодных и влажных помещениях
• Прочная рычажная рукоятка обеспечивает удобное и однозначное положение “вкл/выкл”
• Совместим с большинством типовых распределительных щитов благодаря стандартизованным габаритам
• Подходит для функций сервисного, аварийного и предохранительного выключателя

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - допустимо только отключение без тока или при минимальном токе
• Степень защиты IP00 требует обязательной установки внутри закрытого щита - нельзя использовать на открытых площадках
• Отсутствие вспомогательных контактов исключает автоматизацию и сигнализацию состояния
• Не подходит для установки в бытовых сетях - только для промышленного оборудования
• Максимальная мощность 160 кВт ограничивает применение для крупных двигателей выше этого значения

Примеры использования

• Отключение питания двигателя насосной станции перед ремонтными работами
• Автоматический аварийный отключатель на конвейере в пищевой промышленности
• Сервисный разъединитель в распределительном щите цеха с ЧПУ станками
• Функция предохранительного выключателя в системе освещения производственного участка

Практические советы

• При выборе места установки учтите, что габариты устройства - 380×285 мм - потребуют достаточного свободного пространства вокруг для доступа к рукоятке
• Обязательно используйте защитный кожух или щит с классом защиты не ниже IP54, чтобы компенсировать IP00
• Проверьте соответствие сечения кабеля (до 240 мм2) и усилия затяжки винтов - переусиливать нельзя, можно повредить контакт
• Для длительной работы в условиях высокой влажности рекомендуется периодически контролировать состояние контактов на окисление
• При использовании в качестве аварийного выключателя убедитесь, что рукоятка легко доступна оператору - не должна быть закрыта другими элементами
