Разъединитель РЕ19-37-31140-400А-Л-УХЛ3 | 119586 КЭАЗ

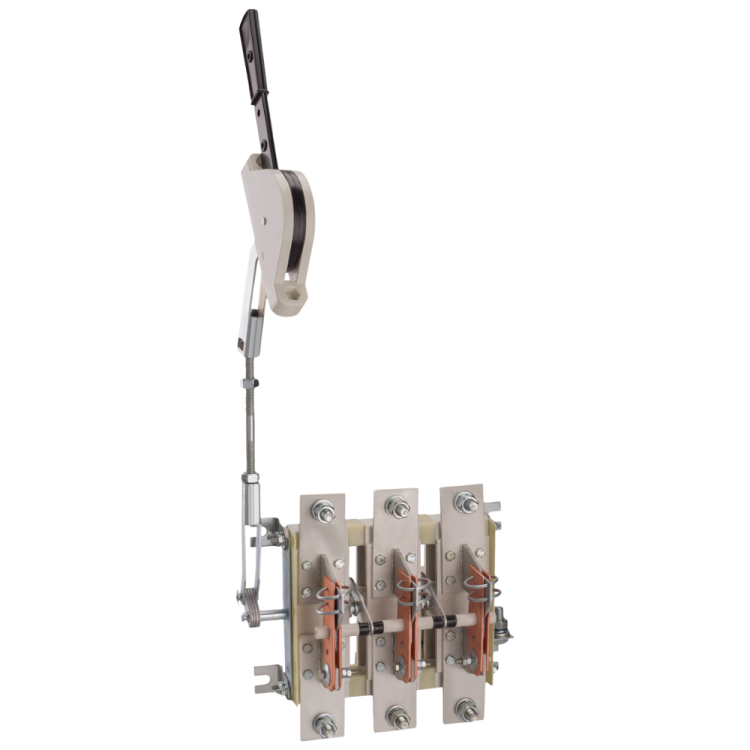

Разъединитель РЕ19-37-31140-400А-Л-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 400 А, предназначенный для безопасного отключения электрической цепи вручную. Применяется в распределительных щитах промышленных объектов, где требуется надёжное отключение питания перед обслуживанием или в аварийных ситуациях.

Назначение и область применения

Разъединитель РЕ19-37-31140-400А-Л-УХЛ3 используется для ручного отключения электрической цепи при отсутствии тока короткого замыкания. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или проверки оборудования. Устройство подходит для работы в системах переменного тока частотой 50/60 Гц. Может применяться как сервисный выключатель, устройство аварийной остановки или предохранительный выключатель в составе силовых щитов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная коммутационная мощность (AC-3): 160 кВт
• Условный ток короткого замыкания: 26 кА
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 240 мм2
• Тип рукоятки: поворотная, несъёмная
• Способ монтажа: на монтажную плату
• Габаритные размеры: 380×285×224 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-37-31140-400А-Л-УХЛ3 предназначен для установки на монтажную плиту внутри электрического шита. Подходит для фронтального монтажа - рукоятка выступает на лицевую сторону корпуса, что позволяет оперативно управлять устройством без вскрытия щита. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 240 мм2. Обязательно соблюдайте посадочные габариты 380×285 мм. Устройство совместимо со стандартными щитами, соответствующими требованиям ГОСТ Р 50030.3.

Безопасность и стандарты

Разъединитель РЕ19-37-31140-400А-Л-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Наличие видимого разрыва контактов гарантирует безопасность персонала при работах на оборудовании. Устройство не защищено от пыли и влаги (IP00), поэтому обязательно должно быть установлено внутрь закрытого щита. Не применяйте в условиях открытого монтажа или высокой запылённости без дополнительной защиты.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы
• Надёжная фиксация проводов благодаря винтовым зажимам
• Совместимость с промышленными щитами и возможность фронтального доступа
• Исполнение УХЛ3 позволяет использовать в холодных и влажных помещениях
• Функциональная универсальность: подходит как сервисный, аварийный и предохранительный выключатель

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - только для отключения нагрузки
• Степень защиты IP00 исключает использование вне герметичного корпуса
• Не имеет автоматического отключения - управление только вручную
• Запрещается эксплуатация при температурах ниже −40 C или выше +40 C
• Не рекомендуется для частых коммутаций более 1–2 раз в день - оптимальна для редкого отключения

Примеры использования

• Отключение питания станков перед техническим обслуживанием
• Автоматическая система аварийной остановки на конвейере
• Главный разъединитель в распределительном щите производства
• Отключающее устройство перед частотным преобразователем
• Щит управления насосной станцией в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) и момент затяжки винтов - переусиливать нельзя, чтобы не повредить контакт
• Обеспечьте свободный доступ к рукоятке - она должна легко поворачиваться без препятствий
• Убедитесь, что щит, в который устанавливается Разъединитель РЕ19-37-31140-400А-Л-УХЛ3, имеет достаточную жесткость для крепления на монтажную плату
• При использовании в качестве аварийного выключателя - пометьте рукоятку яркой меткой и расположите её на уровне глаз
• Не используйте этот разъединитель вместо автомата - он не обладает тепловой или электромагнитной защитой
