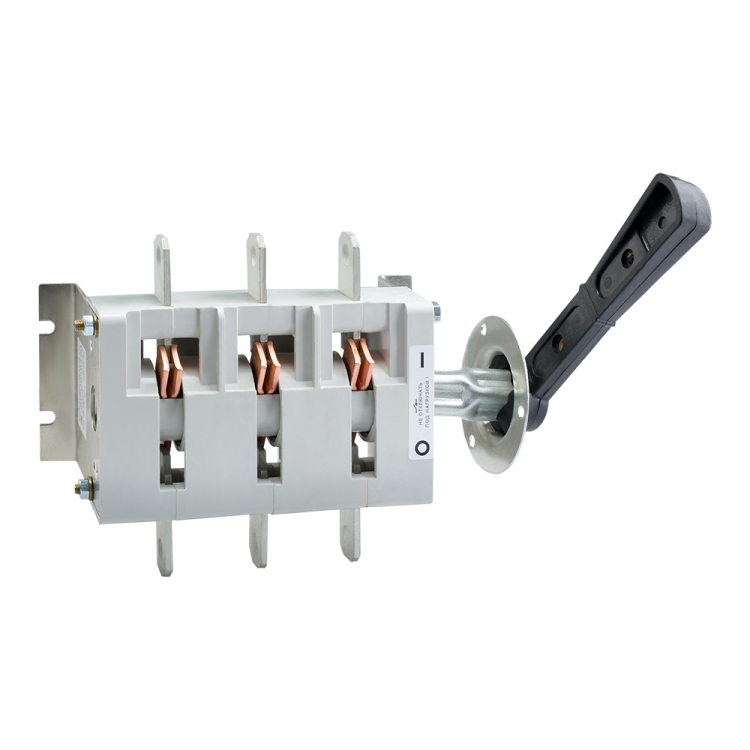

Рубильник ВР32-37 В30250 400А УХЛ3 КЭАЗ 103419

Выключатель-разъединитель ВР32-37-В30250-400А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для обслуживания и аварийного отключения цепей до 400 А. Артикул 103419 соответствует серии ВР-32 и предназначен для промышленных объектов с переменным и постоянным током.

Назначение и область применения

Выключатель-разъединитель ВР32-37-В30250-400А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого разрыва - то есть он выполняет двойную роль: коммутирует ток и обеспечивает безопасность при ремонте. Подходит для установки в силовые щиты на предприятиях, где требуется частое обслуживание оборудования: станки, конвейеры, системы нагрева, насосные станции. Также применяется как устройство аварийной остановки и сервисный выключатель. Может использоваться как предохранительный выключатель в системах с высокими требованиями к безопасности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 22 кА
• Номинальная мощность (AC-3, 400 В): 160 кВт
• Частота: 50/60 Гц
• Род тока: переменный / постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 360 мм2
• Габариты корпуса: 94,5 × 210 × 214,5 мм
• Способ монтажа: на монтажную плату (панель)
• Фиксация: рычажная рукоятка, съёмная
• Цвет рукоятки: чёрный
• Направление работы: однонаправленное

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-В30250-400А-УХЛ3 рассчитан на фронтальный монтаж в шкафы и распределительные щиты. Для установки необходима монтажная плата с отверстием под габариты 94,5×210 мм. Винтовые зажимы позволяют подключить кабели сечением до 360 мм2 - подходят для крупных медных жил. Рукоятка снимается после монтажа, что позволяет заблокировать положение «выкл» с помощью замка (по согласованию с нормами безопасности). Обязательно соблюдайте посадочные размеры и не перегружайте зажимы - максимальный момент затяжки указан в руководстве КЭАЗ.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Наличие видимого разрыва при отключении гарантирует соответствие требованиям безопасности при проведении ремонтных работ. Выключатель-разъединитель ВР32-37-В30250-400А-УХЛ3 не имеет автоматического отключения - это исключительно ручное устройство. Его применение в качестве устройства аварийной остановки допустимо, но требует наличия механической блокировки и сигнализации.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 22 кА при КЗ
• Съёмная рукоятка позволяет легко запирать устройство в отключенном состоянии
• Широкий диапазон рабочих температур (УХЛ3) - подходит для холодных помещений и неотапливаемых площадок
• Поддержка постоянного тока - расширяет возможности применения за пределы типичных сетей переменного тока
• Совместим с большинством стандартных щитов благодаря унифицированному форм-фактору серии ВР-32

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне закрытых щитов; риск поражения током при открытой передней панели
• Не предназначен для частого включения/отключения под нагрузкой - рекомендовано не более 10–15 операций в час
• Отсутствуют встроенные защиты (например, от перегрузки или КЗ) - необходимо совмещать с автоматическими выключателями или предохранителями
• Однонаправленная работа - не подходит для систем, требующих реверса или двухпозиционного управления
• Не является устройством дистанционного управления - управление только вручную через рукоятку

Примеры использования

• Отключение питания станка перед техобслуживанием
• Автоматическая остановка конвейера при аварии (через кнопку с механической связью)
• Разъединение цепи нагревательного модуля в термической печи
• Обеспечение видимого разрыва в распределительном щите на заводе
• Использование в системах постоянного тока (например, в сварочных аппаратах или батарейных массивах)

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев, особенно при токе 400 А
• Используйте съёмную рукоятку для блокировки: храните её в специальном ящике с доступом только для обслуживающего персонала
• Для увеличения безопасности вставьте в щит предохранительный выключатель с дугогашением - ВР32-37-В30250-400А-УХЛ3 сам по себе не гасит дугу
• Проверяйте состояние контактов каждые 6–12 месяцев - при частом использовании возможен износ
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузки, только создаёт разрыв
• При работе в условиях повышенной влажности (УХЛ3) следите, чтобы внутренняя часть щита была герметична - хотя сам аппарат IP00, окружающая среда должна быть контролируемой
