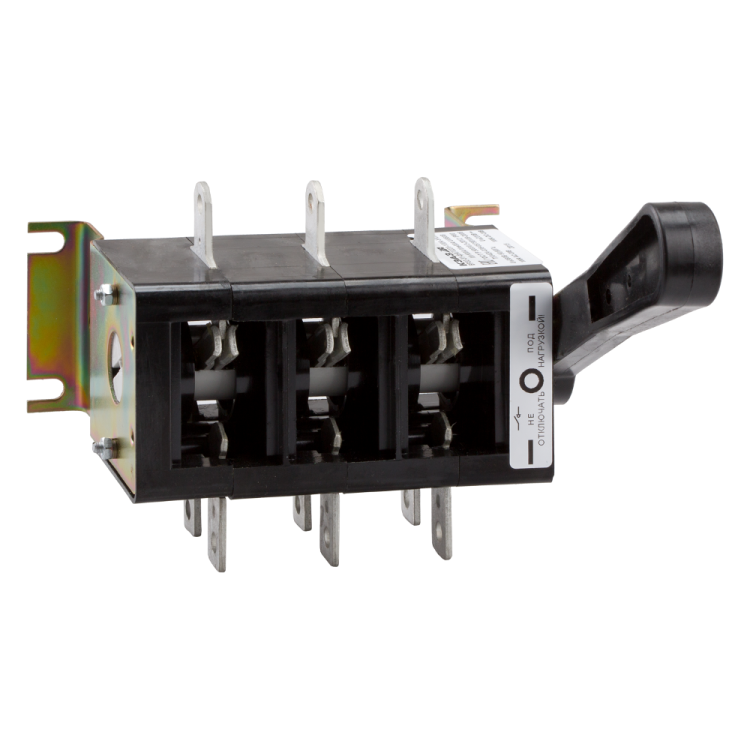

Рубильник ВР32-37Ф В31250 400А УХЛ3 КЭАЗ 110231

Выключатель-разъединитель ВР32-37Ф-В31250-400А-УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва в распределительных щитах. Этот аппарат сочетает функции коммутационного устройства и разъединителя, что делает его надежным решением для промышленных объектов с переменным и постоянным током. Артикул 110231 соответствует серии ВР-32 и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

Выключатель-разъединитель ВР32-37Ф-В31250-400А-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой до 400 А. Он применяется как сервисный выключатель для обслуживания оборудования, как устройство аварийной остановки и как предохранительный выключатель перед проведением ремонтных работ. Подходит для установки в распределительные щиты промышленного типа - на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток этой величины без перегрева;
• Количество полюсов: 3 - управляет трёхфазной сетью;
• Номинальное напряжение изоляции: 660 В - допустимо применение в сетях до 660 В переменного тока;
• Условный ток короткого замыкания: 22 кА - выдерживает кратковременные токи КЗ до этого значения;
• Номинальная мощность: 160 кВт (при AC-23/AC-3) - соответствует нагрузкам типичных двигателей;
• Частота: 50/60 Гц - работает в сетях России и за рубежом;
• Род тока: переменный и постоянный - совместим с обоими типами тока;
• Максимальное сечение кабеля: 360 мм2 - позволяет подключать крупногабаритные силовые кабели;
• Климатическое исполнение: УХЛ3 - предназначено для работы при температуре от −40C до +40C и повышенной влажности;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Габариты: 214,5×178×94,5 мм - компактный размер для плотной компоновки в щите;
• Тип подключения: винтовые зажимы - надёжное соединение с возможностью многократного демонтажа;
• Тип рукоятки: рычажный - удобный для быстрого включения/выключения одной рукой;
• Способ монтажа: монтажная плата - крепится болтами к металлической пластине внутри щита;
• Одно направление - механизм открывается только в одном положении, исключает случайное включение;
• Съемная рукоятка - позволяет заблокировать устройство в отключенном состоянии (например, при работе на оборудовании).

Совместимость и монтаж

Выключатель-разъединитель ВР32-37Ф-В31250-400А-УХЛ3 монтируется на монтажную плату с помощью четырёх отверстий под болты. Для правильной установки необходимо соблюдать рекомендованное расстояние между соседними аппаратами - минимум 10–15 мм для теплоотвода. Подключение кабелей выполняется через винтовые зажимы: затяжка должна быть равномерной, без перекоса жил. Съемная рукоятка легко снимается и может использоваться для запирания в положении “OFF” с помощью замка. Устройство подходит для фронтального монтажа - рукоятка доступна для оператора даже при установленном лицевом panelе щита.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37Ф-В31250-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте. Наличие съемной рукоятки позволяет реализовать процедуру LOTO (Lock Out Tag Out). Применение в составе системы аварийной остановки соответствует нормам промышленной безопасности. Отсутствие степени защиты IP00 требует обязательной установки в закрытом щите - использование вне корпуса недопустимо.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения/отключения под нагрузкой;
• Совмещённая функция: одновременно является и выключателем, и разъединителем - экономит место в щите;
• Съемная рукоятка - повышает уровень безопасности при техобслуживании;
• Устойчивость к климатическим условиям УХЛ3 - надёжная работа в холодных и влажных помещениях;
• Широкий диапазон сечений кабелей - гибкость при подборе проводников;
• Изготовлен на базе проверенной серии ВР-32 - известная надёжность КЭАЗ в промышленной среде.

Ограничения применения

• Не предназначен для автоматического управления - только ручная коммутация;
• Степень защиты IP00 - нельзя использовать на открытом воздухе или в пыльных/влажных местах без корпуса;
• Не имеет встроенных защит - не заменяет автоматический выключатель или предохранитель;
• Ограниченная частота операций - не рассчитан на частое включение/отключение более 10–15 раз в час;
• Только одно направление действия - не подходит для двухпозиционных систем управления;
• Не имеет сигнализации состояния - требуется внешний индикатор для контроля положения.

Примеры использования

• Автономный выключатель питания на станке ЧПУ - позволяет полностью отключить питание перед обслуживанием;
• Главный сервисный разъединитель в распределительном щите цеха - обеспечивает видимый разрыв для электромонтажника;
• Аварийный отключающий элемент на конвейере - быстро прекращает подачу энергии при возникновении опасности;
• Разъединитель перед преобразователем частоты - создаёт безопасную точку отключения для профилактики.

Практические советы

• При монтаже используйте клеммы с подходящим сечением - не менее 360 мм2, чтобы избежать нагрева;
• Обязательно закрепляйте рукоятку после отключения - особенно при выполнении работ на оборудовании;
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - при наличии окисления очищайте мягкой щёткой;
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и КЗ, только отключает;
• Выбирайте места установки с хорошим доступом - рукоятка должна быть легко доступна без лишних движений;
• Для систем с несколькими источниками питания - используйте в паре с блокировочными устройствами и замками.
