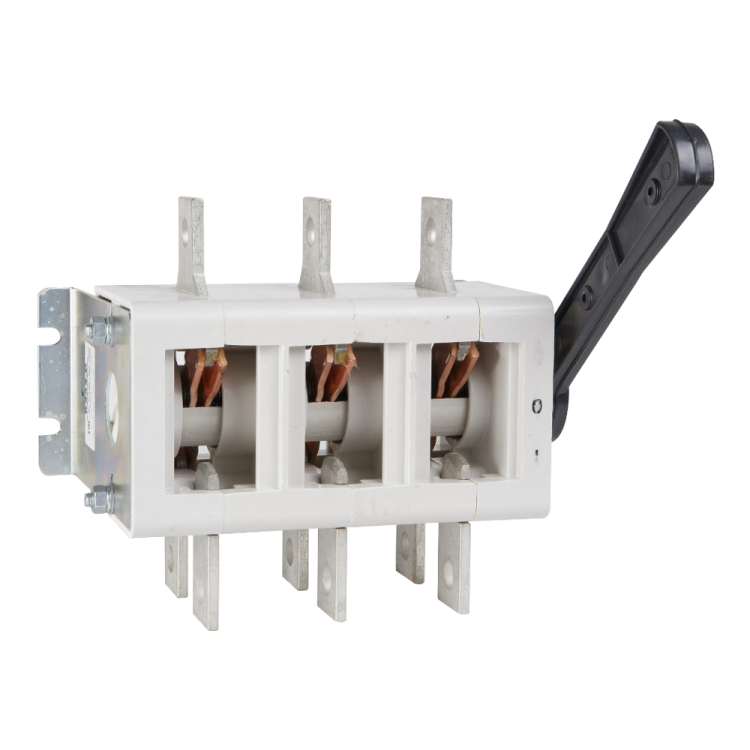

Рубильник ВР32-39 А70220 630А УХЛ3 КЭАЗ 103402

Выключатель-разъединитель ВР32-39-А70220-630А-УХЛ3 от КЭАЗ предназначен для безопасного отключения и коммутации электрических цепей в распределительных щитах. Этот трёхполюсный аппарат с номинальным током 630 А обеспечивает механическую изоляцию цепи при обслуживании и работает как устройство аварийной остановки, сервисный выключатель или предохранительный разъединитель.

Назначение и область применения

Выключатель-разъединитель ВР32-39-А70220-630А-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он применяется в системах распределения энергии как средство изолирования участка сети перед техобслуживанием. Подходит для работы в промышленных объектах: на заводах, в цехах, на конвейерах, в системах управления насосными станциями и других установках с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В переменного тока / 440 В постоянного тока
• Номинальная мощность: 252 кВт (при AC-23/AC-3)
• Условный ток короткого замыкания: 32 кА
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Конструкция: стационарная, с несъемной рычажной рукояткой
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габаритные размеры: 252×208×181 мм
• Климатическое исполнение: УХЛ3 - для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри шкафа
• Способ монтажа: на монтажную плату
• Количество вспомогательных контактов: 0
• Цвет рукоятки: черный

Совместимость и монтаж

Выключатель-разъединитель ВР32-39-А70220-630А-УХЛ3 монтируется на монтажную плиту в распределительном щите. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия корпуса. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 480 мм2. Обязательно соблюдайте посадочные габариты 252×208 мм. Нет возможности установить вспомогательные контакты - сигналы состояния должны подаваться через внешние устройства.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39-А70220-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Применяется как устройство аварийной остановки и сервисный выключатель, что позволяет использовать его в соответствии с нормами безопасности при техобслуживании. Благодаря стационарной конструкции и жесткому креплению исключается случайное отключение. Однако из-за степени защиты IP00 он не защищён от пыли, влаги и прикосновений - обязательно устанавливайте его в закрытом щите.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 32 кА при КЗ
• Универсальность: работает с переменным и постоянным током
• Надёжная механическая блокировка положения “вкл./выкл.”
• Изготовлен из прочного фенопластового корпуса, устойчивого к перегреву
• Позволяет выполнять функции предохранительного разъединителя без дополнительных устройств
• Две направления движения рукоятки обеспечивают удобное управление в ограниченном пространстве

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не является автоматическим выключателем
• IP00 - нельзя использовать вне электрощита; запрещено применение во влажных, пыльных или открытых местах
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния без внешней системы
• Фиксированная рукоятка - нельзя заменить или переустановить
• Не подходит для мобильных или временных установок

Примеры использования

• Главный сервисный разъединитель в распределительном щите цеха с тяжёлыми станками
• Автоматический выключатель аварийной остановки на конвейерной линии
• Разъединитель перед преобразователем частоты для безопасного отключения питания
• Центральный выключатель в системе электроснабжения насосной станции

Практические советы

• Выбирайте этот выключатель-разъединитель ВР32-39-А70220-630А-УХЛ3 только для редких операций отключения - не используйте его как обычный рубильник для ежедневного включения
• Обязательно проверьте соответствие сечения кабеля (до 480 мм2) и момент затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• Убедитесь, что монтажная плата имеет достаточную жёсткость и надёжно закреплена - вибрации снижают срок службы
• При использовании в составе щита учтите, что габариты аппарата 252×208 мм - предусмотрите свободное пространство вокруг для проводки и обслуживания
• Для контроля состояния цепи подключите внешний индикатор или реле - сам выключатель не даёт электрический сигнал
